Eliminazione dell'attrito risonante: come il gruppo iHF ha rivoluzionato il movimento lineare vincolato nello spazio

Nel panorama della moderna produzione digitale, dell’automazione dei laboratori medici e dell’ispezione dei semiconduttori, i vincoli fisici dell’architettura di progettazione si stanno riducendo a un ritmo esponenziale. Mentre gli ingegneri comprimono i portali multiasse in strumenti diagnostici da banco o array di scansione ottica ad alto rendimento, le tradizionali guide profilate diventano inutilizzabili a causa del loro ingombro, dell'inerzia di massa e dell'elevato rumore operativo.

Quando un sistema si riduce, le anomalie meccaniche come le vibrazioni strutturali, l’attrito stick-slip e la risonanza acustica aumentano di gravità. Per ottenere una ripetibilità di posizionamento inferiore al micron all'interno di un ingombro estremamente limitato è necessaria un'interfaccia di movimento radicalmente riprogettata: una guida lineare a sfera miniaturizzata ad alta precisione e a basso rumore specializzata .

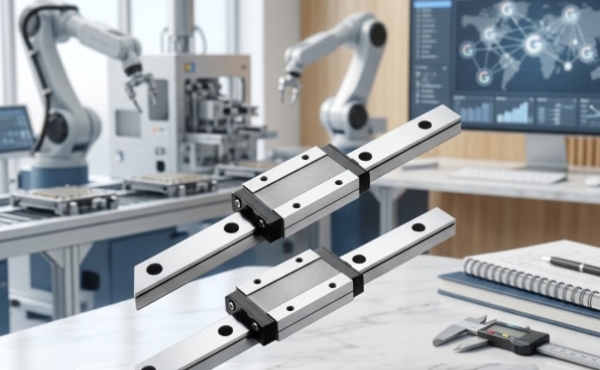

Affrontando questa intersezione critica tra ottimizzazione dello spazio e stabilità termodinamica, il Gruppo iHF ha progettato la serie DGMN. Sviluppata appositamente per apparecchiature ad alta precisione con vincoli di spazio, questa serie fornisce una topologia di sistema versatile e un feedback meccanico altamente stabile per una vasta gamma di applicazioni avanzate, che vanno dalle teste pick-and-place di microautomazione ai sistemi di ispezione di semiconduttori su larga scala.

1. Meccanica tribologica: soppressione della risonanza acustica ad alta frequenza

Le emissioni acustiche e le vibrazioni strutturali in una guida con profilo a ricircolo di sfere sono principalmente determinate da due fattori: la collisione ad alta velocità delle sfere del cuscinetto all'interno del percorso di ritorno e la variazione delle pressioni di contatto interno contro il profilo della pista. Nelle delicate camere bianche e negli ambienti chirurgici, queste microvibrazioni generano rumori indesiderati ad alta frequenza e iniettano distorsioni cinetiche nelle metriche di precisione dei sensori.

Per eliminare questa barriera operativa, la guida lineare a sfere miniaturizzata a bassa rumorosità del Gruppo iHF ridisegna completamente la cinematica interna del pattino. Implementando un percorso di circolazione delle sfere sintetico ottimizzato e ad alta rigidità combinato con una geometria di ritorno delle sfere ultra-liscia, la serie DGMN attenua la transizione cinetica mentre i cuscinetti ricircolano sotto carico.

Il percorso ottimizzato limita le forze di impatto tra sfere, appiattendo efficacemente il profilo acustico. Ciò garantisce un movimento fluido straordinariamente silenzioso anche durante traslazioni ad alta velocità fino a 3 m/s, riducendo i livelli di rumore meccanico ambientale a una frazione delle tradizionali guide in miniatura.

2. Distribuzione avanzata del carico: la matrice di contatto dell'arco gotico a 4 file

I sistemi di movimento in miniatura sono spesso soggetti a profili di carico complessi e multidirezionali. Una guida in miniatura montata su un braccio robotico volante o su un portale di ispezione a 4 assi deve gestire carichi radiali, radiali inversi e carichi laterali pesanti simultanei senza subire deformazioni elastiche localizzate.

La guida lineare a sfera miniaturizzata personalizzata ad alta precisione della serie DGMN raggiunge questa capacità di carico multiasse attraverso un sofisticato design della scanalatura di contatto ad arco gotico a 4 file.

Fissando l'angolo di contatto degli elementi volventi esattamente a 45 gradi rispetto agli assi orizzontale e verticale, la capacità di carico (C) viene distribuita in modo completamente simmetrico in tutte e quattro le direzioni chiave.

Questa configurazione specifica offre numerosi vantaggi prestazionali distinti per gli sviluppatori di apparecchiature avanzate:

● Rigidità equalizzata: il pattino mantiene la stessa rigidità sia se sottoposto a pressione verticale verso il basso che a intense forze di taglio laterali orizzontali.

●  Personalizzazione del precarico:iHF Group offre livelli di precarico variabili (da spazio libero a precarico leggero Z0 e precarico medio Z1) consentendo agli ingegneri di ottimizzare il delicato equilibrio tra la massima rigidità del sistema e l'attrito volvente estremamente basso.

●  Minimizzazione dell'attrito:la precisa geometria di contatto a due punti all'interno dell'arco gotico garantisce che l'attrito dello scivolamento sia ridotto al minimo, eliminando l'effetto stick-slip che tipicamente ostacola le regolazioni del livello micrometrico.

视频

3. Scienza dei materiali e integrità strutturale: prevenire la deriva dimensionale

Per i sistemi di ispezione avanzati e gli strumenti di microautomazione che operano su cicli di lavoro lunghi, la deriva dimensionale dovuta agli sbalzi di temperatura ambientale o all'affaticamento dei materiali può rovinare i profili di calibrazione.

Ogni componente del sistema di guida lineare a sfere miniaturizzate con spazio limitato della serie DGMN è progettato in acciaio inossidabile martensitico di alta qualità. Questa scelta deliberata del substrato offre eccezionali proprietà anticorrosione, essenziali per gli strumenti diagnostici medici che gestiscono reagenti chimici volatili o camere bianche dove è necessario evitare il degassamento.

Inoltre, i nostri protocolli di stabilizzazione del trattamento termico criogenico sotto zero garantiscono che la matrice di acciaio presenti un'assoluta stabilità strutturale nel tempo. Le superfici delle rotaie e dei blocchi sono sottoposte a rettifica di precisione su centri di microrettifica CNC multiasse, ottenendo una precisione di corsa parallela misurata in micron a una cifra su tutta la lunghezza della rotaia.

4. Integrazione versatile: dalla microautomazione ai grandi sistemi di ispezione

La caratteristica distintiva della serie DGMN è la sua adattabilità modulare. Nessun singolo layout di automazione industriale si adatta a ogni profilo di layout, motivo per cui iHF Group dà priorità alla flessibilità dell'architettura.

Sia che il vostro obiettivo sia integrare un binario di guida ultraleggero e di tipo largo in un analizzatore da laboratorio desktop specializzato o allineare una coppia parallela di binari miniaturizzati di lunga lunghezza per azionare un array di sensori ottici all'interno di un massiccio sistema di ispezione per camere bianche industriali, la serie DGMN risponde alla chiamata. Combinando avanzate guarnizioni terminali antipolvere con canali di microlubrificazione automatizzati, le nostre guide rimangono sigillate contro i contaminanti particolati esterni mantenendo continuamente una pellicola d'olio ultrasottile e a basso attrito sulle piste. Ciò si traduce direttamente in una durata di vita prolungata del sistema, in una riduzione dei costi di manutenzione e in una precisione strutturale ininterrotta che aumenterà la competitività sul mercato.
