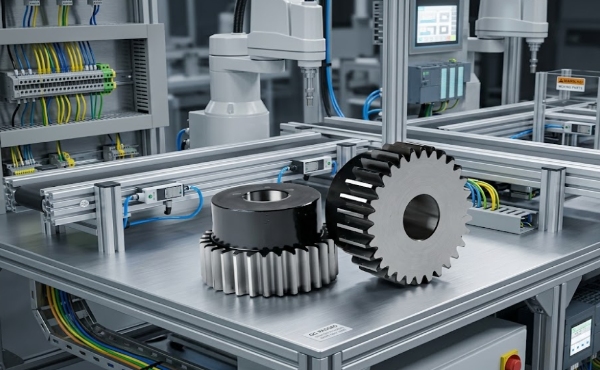

Pignoni personalizzati con lavorazione di precisione per applicazioni meccaniche impegnative

Nell'architettura dei moderni sistemi di trasmissione industriale, il piccolo pignone è spesso quello che sopporta le maggiori sollecitazioni meccaniche localizzate. Fungendo da motore principale che si innesta con ingranaggi più grandi o cremagliere lineari, il pignone determina la fedeltà cinetica dell'intero sistema, le curve di accelerazione e il ciclo di vita operativa. Man mano che i macchinari pesanti si espandono verso ingombri spaziali più ristretti e densità di potenza più elevate, i componenti di trasmissione standard si avvicinano rapidamente ai loro limiti termici e fisici.

Per i responsabili degli approvvigionamenti tecnici e i produttori di apparecchiature originali (OEM), superare la soglia tra le parti del catalogo e i componenti personalizzati è un punto cruciale. Investire in un'architettura di ingranaggi specializzata non è più solo un'opzione per le applicazioni d'élite; si tratta di una strategia fondamentale per mitigare l'attrito cinetico, eliminare il gioco e garantire l'integrità strutturale a lungo termine in condizioni di carichi strutturali estremi.

1. Alterazione della microgeometria: la fisica dei profili dei denti lavorati con precisione

Il fattore determinante delle prestazioni degli ingranaggi risiede su scala micrometrica all'interno del profilo dell'evolvente. Gli ingranaggi commerciali standard sono tagliati secondo gli standard nominali, che spesso trascurano le minuscole deformazioni elastiche che si verificano sotto la coppia di picco. Quando un dente si impegna sotto carico elevato, la deflessione altera la linea d'azione teorica, causando interferenza della punta, rigatura localizzata e vaiolatura prematura.

L'implementazione di un profilo del dente lavorato con precisione risolve questa deviazione cinetica attraverso la profilazione microgeometrica intenzionale. Introducendo un sottile rilievo della punta, la modifica della radice e la coronazione longitudinale, gli ingegneri precompensano la flessione fisica del dente sotto stress operativo. Ciò garantisce che il percorso di contatto effettivo si allinei perfettamente con il percorso di progettazione ottimale, stabilendo una matrice di trasmissione precisa e stabile.

Nelle strutture di trasmissione avanzate, questa precisione geometrica produce molteplici dividendi operativi. Riduce al minimo l'errore di trasmissione (TE), ovvero la variazione microscopica tra l'uscita rotazionale teorica e quella effettiva, garantendo così una precisione di posizionamento inferiore al millimetro nelle linee servo automatizzate, nelle matrici CNC e nella robotica per carichi pesanti.

2. Metallurgia avanzata: profilazione metallurgica per una maggiore durata e capacità di carico

La precisione cinetica è intrinsecamente limitata dalle soglie dei materiali strutturali. I macchinari industriali pesanti richiedono componenti di trasmissione in grado di resistere sia alla fatica superficiale (vaiolatura) che alle sollecitazioni di taglio del sottosuolo. La scelta del giusto substrato materiale e della matrice di trattamento termico determina la densità di potenza finale del gruppo di ingranaggi.

Lo sviluppo di pignoni personalizzati ad alte prestazioni richiede una profonda conoscenza dei gradienti metallurgici dal nucleo alla superficie. I principali produttori mondiali utilizzano opzioni di materiali ad alta resistenza per una maggiore durata e capacità di carico su misura per l'ambiente meccanico preciso dell'applicazione. Le leghe ad alte prestazioni comunemente utilizzate includono:

● AISI 4340/34CrNiMo6: un acciaio legato di nichel-cromo-molibdeno di prima qualità rinomato per la sua profonda temprabilità, elevata tenacità alla frattura e resistenza superiore alla fatica sotto carichi d'urto ciclici pesanti.

●  18CrNiMo7-6: un acciaio da cementazione di prima qualità che, se cementato a gas e cementato, fornisce un guscio esterno eccezionalmente duro e resistente all'usura (60-62 HRC) pur mantenendo un nucleo altamente duttile e ammortizzante.

●  Leghe di nitrurazione personalizzate: utilizzate per configurazioni specializzate che richiedono un'elevata stabilità dimensionale, poiché il processo di nitrurazione a bassa temperatura riduce al minimo la deformazione termica creando al contempo un robusto strato anti-graffio.

Eseguendo profili avanzati di cementazione, la resistenza della radice del dente viene rinforzata strutturalmente. Questo rinforzo strutturale massimizza i limiti di sollecitazione di flessione consentiti, consentendo al macchinario di gestire improvvisi sovraccarichi di coppia senza cedere a catastrofici cedimenti per taglio.

3. Ingegneria acustica: minimizzare le firme vibro-acustiche per un coinvolgimento fluido

Nei moderni ambienti industriali, le emissioni acustiche sono direttamente legate alla diagnostica della macchina. L'eccessivo rumore degli ingranaggi non è semplicemente un pericolo ambientale; è la manifestazione fisica della dissipazione dell'energia cinetica, del disallineamento strutturale e del rapido degrado meccanico. Livelli di rumore elevati generalmente indicano un attrito irregolare e ampiezze di vibrazione elevate nella zona della rete.

Per ottenere un innesto fluido con un basso rumore e vibrazioni ridotte è necessario un approccio ingegneristico olistico che combini una finitura superficiale precisa del dente e una microgeometria specializzata. Quando i pignoni vengono sottoposti a rettifica del profilo post-trattamento termico o ad levigatura continua del fianco del dente, la rugosità superficiale ( R _a ) viene ridotta a livelli inferiori al micron (R _a < 0,4μm).

Questa finitura superficiale ultra liscia riduce drasticamente il coefficiente di attrito radente tra i fianchi accoppiati. Di conseguenza, vengono eliminati i microurti ad alta frequenza che innescano vibrazioni strutturali. La trasmissione risultante funziona con un innesto silenzioso e rotolante, proteggendo i componenti adiacenti sensibili, come cuscinetti ad alta velocità ed encoder elettronici, dagli effetti distruttivi delle vibrazioni trasmesse dalla struttura.

4. Adattabilità dinamica: personalizzazione flessibile per OEM e macchinari specializzati

Non esistono due applicazioni industriali pesanti che condividano profili cinetici identici. Un pignone che funziona all’interno di un azionamento di imbardata di una turbina eolica deve affrontare profili di carico e vincoli ambientali radicalmente diversi rispetto a quello utilizzato all’interno di un estrusore di imballaggio ad alta velocità o di un argano di perforazione in acque profonde. I componenti standard del catalogo costringono i progettisti a scendere a compromessi, spesso specificando eccessivamente le dimensioni per compensare le discrepanze di progettazione.

L'adozione di una personalizzazione flessibile per applicazioni OEM e macchinari specializzati consente ai team di progettazione di aggirare questi colli di bottiglia operativi. Progettando i componenti da zero, gli ingegneri possono integrare direttamente configurazioni personalizzate di alberi, scanalature interne, sedi per chiavetta e flange di montaggio senza soluzione di continuità in un'unica parte monolitica. Ciò riduce la complessità dell'assemblaggio, elimina gli errori di concentricità tra alberi e ingranaggi separati e semplifica notevolmente la catena di fornitura della produzione.

In qualità di leader globale nei componenti per il controllo del movimento ad alta precisione, iHF Group è stato il pioniere di questo flusso di lavoro ingegneristico personalizzato. Utilizzando la modellazione CAD/CAM avanzata, l'analisi degli elementi finiti (FEA) e celle di modellatura e rettifica di ingranaggi CNC all'avanguardia, il Gruppo iHF converte progetti ingegneristici complessi in realtà meccaniche ad alte prestazioni. La loro piattaforma di progettazione adattiva garantisce che, indipendentemente dal fatto che un OEM richieda un pignone per strumenti di modulo 0,5 o un pignone per cilindri industriali pesanti ad alto modulo, ogni parte sia costruita esattamente secondo le specifiche.

5. Ampia compatibilità: versatilità tra diversi sistemi di trasmissione industriale

Il valore ultimo di un componente cinetico realizzato su misura risiede nella sua versatilità operativa. I pignoni ad alte prestazioni sono il cuore pulsante di una vasta gamma di sistemi di trasmissione industriale. Dai riduttori epicicloidali che richiedono una distribuzione equilibrata della coppia ai sistemi a pignone e cremagliera che trasformano la forza di rotazione in movimento lineare ad alto carico, l'integrità meccanica del pignone controlla l'efficacia complessiva del sistema.

Quando i componenti personalizzati sono progettati per resistere contemporaneamente a forze radiali e assiali elevate, aprono nuove possibilità di progettazione per l'integrazione del sistema. Settori industriali come la movimentazione automatizzata dei materiali, le macchine da stampa, i macchinari tessili e i laminatoi per l'acciaio dipendono fortemente da questi elementi meccanici su misura per sostenere cicli di produzione continui 24 ore su 24, 7 giorni su 7, aumentando direttamente la produttività operativa e riducendo le spese generali di manutenzione non programmata.

Conclusione: garantire il ROI a lungo termine tramite l'ingegneria di precisione

Nel panorama industriale, il guasto di un ingranaggio non è mai isolato da un singolo componente; innesca una costosa reazione a catena composta da tempi di inattività della produzione, perdita di produttività e cicli di riparazione estesi. La scelta di elementi di trasmissione su misura rappresenta un investimento strategico nell’affidabilità meccanica e nell’ottimizzazione delle risorse a lungo termine.

Combinando profili dei denti di precisione, metallurgia ottimizzata e progettazione strutturale su misura, i produttori possono spingere con sicurezza le loro attrezzature a velocità più elevate e maggiori capacità di carico. La collaborazione con un esperto di produzione dedicato come iHF Group garantisce che i vostri sistemi di trasmissione funzionino alla massima efficienza giorno dopo giorno, trasformando la progettazione meccanica di alta precisione in un vantaggio competitivo sostenibile.
