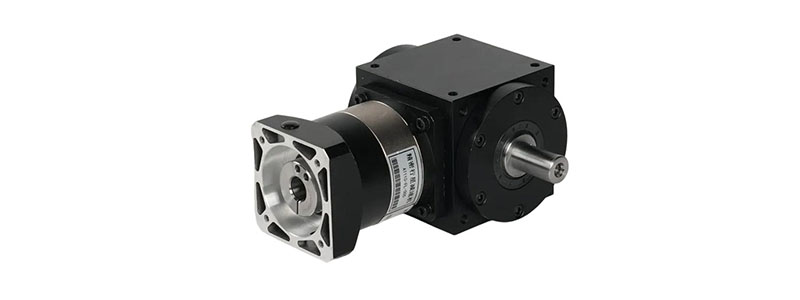

Commutatori motore con uscita a doppio albero - Serie AT-FL

Productfeatures:

Uscita bialbero, dimensioni standardizzate

Gamma completa di specifiche di connessione di ingresso, che offre un'ampia varietà di opzioni

Dotato di cuscinetti a rulli conici, che migliorano significativamente la capacità di carico assiale e radiale

Ingranaggi conici elicoidali installati e regolati professionalmente per garantire forza di contatto e resistenza alla flessione

Design sigillato, esente da manutenzione e senza necessità di cambio dell'olio, garantendo una lunga durata operativa

L'albero di ingresso può essere calettato; gioco: 6–15 minuti d'arco

Intervallo di dimensioni:75–170

Intervallo di rapporti: 1–100

Intervallo di precisione: 6–15 minuti d'arco

Richiedi un preventivo gratuito

Parametri tecnici			Serie di modelli	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
Coppia massima			Nm	1.5 Coppia nominale nel tempo
Coppia frenante di emergenza			Nm	2.5 Coppia nominale
Forza radiale massima consentita			N	2400	3200	5000	6500	9100
Forza assiale massima consentita			N	1200	1600	2500	3250	4550
Velocità di ingresso massima			giri/min	6000	6000	6000	6000	6000
Velocità di ingresso nominale			giri/min	3000	3000	3000	3000	3000
Rumore			dB	≤65	≤70	≤70	≤70	≤75
Durata media della vita			H	2000 (Vita utile continua ridotta del 50%)
Efficienza a pieno carico			%	L1≥97% L2≥94% L3≥92%
Gioco	P2	L1	arcmin	≤6	≤6	≤6	≤6	≤6
		L2	arcmin	≤8	≤8	≤8	≤8	≤8
		L3	arcmin	≤15	≤15	≤15	≤15	≤15
Momento di inerzia	L1	1	Kg.cm2	1.3	3.14	7.62	23.54	59.09
	L1	2	Kg.cm2	1.1	2.68	6.23	17.72	45.44
	L2	3	Kg.cm2	0,22	1.2	1.2	5.3	15.8
		4	Kg.cm2	0,17	0,95	0,95	4.1	15.2
		5	Kg.cm2	0,16	0,86	0,86	3.6	15.1
		7	Kg.cm2	0,14	0,79	0,79	3.2	15.1
		10	Kg.cm2	0,14	0,75	0,75	3	15
	L3	12	Kg.cm2	0,14	0,86	0,86	2.8	14.1
		15	Kg.cm2	0,13	0,86	0,86	2.8	14.1
		20	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		25	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		28	Kg.cm2	0,13	0,73	0,73	2.7	13.9
		30	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		35	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		40	Kg.cm2	0,13	0,73	0,73	2.7	14.2
		50	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		70	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		100	Kg.cm2	0,13	0,73	0,73	2.7	13.5
