Nell'architettura dell'automazione moderna, della lavorazione CNC, della fabbricazione di semiconduttori e della robotica pick-and-place ad alta velocità, l'integrità strutturale degli assi di movimento lineare determina il limite prestazionale dell'intero sistema. Al centro di questi sistemi multiasse si trova la guida lineare , un componente critico progettato per supportare carichi utili pesanti, ridurre al minimo i coefficienti di attrito e mantenere una rigorosa ripetibilità di posizionamento inferiore al micron sotto profili di accelerazione aggressivi.
La scelta del sistema di cuscinetti lineari ideale richiede il bilanciamento di vincoli geometrici, carichi strutturali, condizioni ambientali e requisiti di costo. Per i progettisti meccanici, ottimizzare un asse non significa trovare un componente generico; si tratta di configurare un preciso assemblaggio meccanico che elimini la deflessione, controlli i fenomeni di stick-slip e allunghi la vita operativa meccanica.
1. Adattabilità geometrica: massimizzazione del rapporto tra spostamento e carico utile
La sfida progettuale principale nella pianificazione del movimento multiasse è la configurazione di un asse che soddisfi i requisiti spaziali senza introdurre sporgenze strutturali o peso non necessario. Una guida lineare di lunghezza personalizzata altamente ottimizzata affronta questa sfida fornendo flessibilità strutturale in varie dimensioni.
Utilizzando profili di binari che possono essere personalizzati ovunque da 25 mm a 2000 mm, i progettisti di sistemi possono personalizzare le loro configurazioni per soddisfare gli esatti requisiti di viaggio, eliminando la necessità di complessi tagli in loco o compromessi strutturali. Per completare questa gamma dimensionale, questi sistemi supportano configurazioni modulari, consentendo da 1 a 8 blocchi di scorrimento per singola guida.

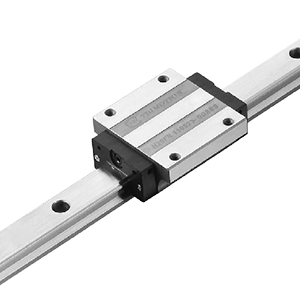

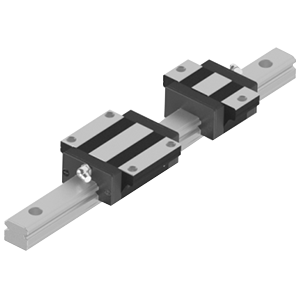

Per applicazioni con percorsi di corsa lunghi e carichi utili ridotti, una configurazione a blocco singolo riduce l'attrito e la coppia di trascinamento. Al contrario, per le configurazioni industriali a momento elevato e carichi pesanti, il montaggio di più blocchi su un unico binario distribuisce uniformemente i carichi radiali, radiali inversi e laterali. Questa disposizione multiblocco mantiene le sollecitazioni localizzate in modo sicuro entro i limiti elastici del materiale, prevenendo rientranze del cingolo e usura irregolare.
2. Metallurgia avanzata: abbinamento dei materiali di base ai fattori di stress ambientale
Gli ambienti operativi variano ampiamente tra i diversi settori. Un sistema di movimento lineare che funziona all’interno di una camera bianca per semiconduttori ad ultra alto vuoto (UHV) deve affrontare fattori di stress completamente diversi rispetto a quello che funziona su una linea di saldatura automobilistica ad alto rendimento.
La scelta dei componenti della guida lineare in acciaio inossidabile previene l'ossidazione in ambienti con elevata umidità o disinfettanti chimici, eliminando il rischio di vaiolatura superficiale che può interrompere i circuiti di ricircolo dei cuscinetti a sfere. D'altro canto, la scelta di una guida lineare in acciaio al carbonio ad alta rigidità massimizza la rigidità strutturale sotto carichi statici e dinamici pesanti. Ciò impedisce la deformazione elastica sotto carichi di momenti pesanti, mantenendo la deflessione strutturale al minimo assoluto durante i rapidi cambi di direzione.
3. Classificazione della precisione: allineamento delle tolleranze di movimento alla domanda dell'applicazione
L'ingegneria eccessiva di un sistema specificando tolleranze eccessive aumenta i costi complessivi del progetto, mentre l'ingegneria insufficiente porta a una deriva della precisione e a un cedimento strutturale prematuro. Per bilanciare costi e prestazioni, i moderni sistemi di movimento lineare sono strutturati in due distinti gradi di precisione calibrati in fabbrica.
Sistemi di qualità standard
Progettato per l'automazione conveniente, la movimentazione dei materiali, i macchinari per l'imballaggio e i sistemi logistici. Questo grado fornisce una soluzione affidabile e a basso attrito in cui il parallelismo strutturale e il movimento fluido sono valutati rispetto alla precisione assoluta inferiore al micron.
Sistemi di qualità di precisione
Appositamente progettato per campi impegnativi come la movimentazione di semiconduttori, la lavorazione laser, l'ispezione di wafer e le macchine di misura a coordinate (CMM). Una guida lineare industriale di precisione presenta tolleranze dimensionali rigorose in altezza e larghezza. Questa coerenza geometrica limita l'eccentricità verticale e orizzontale durante lo spostamento, prevenendo le microvibrazioni e garantendo l'esatta precisione necessaria per il taglio laser ad alta risoluzione e il posizionamento dei componenti elettronici su scala nanometrica.
4. Tribologia e architettura di durata di servizio estesa
Le prestazioni a lungo termine di qualsiasi cuscinetto lineare dipendono dalla dinamica del ricircolo interno e dal mantenimento della lubrificazione. Sistemi premium progettati da iHF Group
Per prevenire la perdita di lubrificante e tenere lontani i contaminanti presenti nell'aria, ogni blocco di scorrimento è dotato di guarnizioni terminali a doppio labbro integrate, guarnizioni inferiori e raschiatori interni. I cappucci terminali a ricircolo ottimizzati guidano i cuscinetti a sfere in modo fluido attraverso i loro percorsi di ritorno, riducendo l'attrito, abbassando il rumore di funzionamento e garantendo una distribuzione uniforme del grasso. Questo sistema di lubrificazione interna estende gli intervalli di manutenzione, riduce il costo totale di proprietà (TCO) e garantisce un funzionamento costante e stabile su milioni di metri lineari di corsa.
Conclusione: garantire l'integrità del movimento nei settori globali
Nell'automazione ad alte prestazioni, l'affidabilità complessiva di una macchina dipende interamente dalla stabilità delle sue guide lineari. La scelta di binari lineari di bassa qualità e non calibrati comporta frequenti derive di posizionamento, eccessivo rumore meccanico e costosi tempi di fermo della produzione.
Collaborando con un produttore esperto di movimenti lineari come iHF Group, i team di approvvigionamento e gli integratori di sistema ottengono l'accesso a soluzioni lineari altamente modulari e convalidate in fabbrica. Offrendo lunghezze di rotaia personalizzabili fino a 2.000 mm, doppia scelta di materiali (acciaio inossidabile e acciaio al carbonio) e livellamento di precisione specializzato, iHF Group fornisce la solida base meccanica necessaria per costruire sistemi automatizzati più veloci, più accurati e altamente durevoli.
