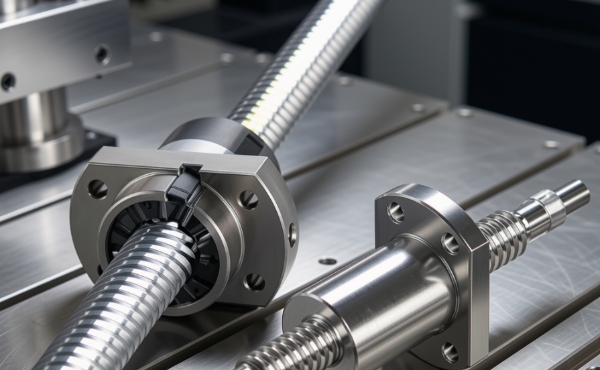

Superare i limiti del micro-snervamento: ottimizzazione delle viti a ricircolo di sfere ad alto carico nei CNC di prossima generazione

Nel campo della lavorazione ad alta precisione inferiore al micron e dell'automazione sincrona multiasse, la selezione degli elementi di trasmissione lineare determina i limiti superiori della produttività del sistema e della fedeltà di tracciamento. Mentre sono emerse tecnologie alternative di movimento lineare, la vite a ricircolo di sfere di precisionerimane il componente meccanico fondamentale per trasformare il movimento rotatorio in spostamento lineare ad alta rigidità. Tuttavia, poiché le moderne esigenze industriali spingono gli inviluppi di velocità oltre i 60 m/min e richiedono velocità di accelerazione superiori a 1,5 g, progettare un sistema che riduca la risonanza meccanica e l'ondulazione della velocità richiede una profonda comprensione della cinematica interna.

Per i progettisti e gli integratori di sistemi che si riforniscono da produttori di primo livello come iHF Group, ottenere una precisione di tracciamento a lungo termine non significa semplicemente selezionare un diametro e un passo nominali. Richiede un'analisi granulare delle dinamiche di circolazione delle sfere, dei meccanismi di degrado del precarico e delle strategie di stabilizzazione termica.

Rigidità meccanica e ottimizzazione del precarico sotto carichi dinamici

Per mantenere la rigidità sistemica in condizioni di elevata accelerazione, l’eliminazione del gioco assiale è un prerequisito non negoziabile. I produttori di viti a sfere di precisione in genere ottengono un gioco pari a zero attraverso tecniche di precarico interno controllato. Il meccanismo si basa sulla generazione di una deformazione elastica calcolata tra le sfere del cuscinetto e i profili della pista, in genere utilizzando una selezione di sfere sovradimensionate (precarico a chiocciola singola) o un distanziale dedicato tra due corpi distinti della chiocciola (precarico a doppia chiocciola).

Quando si specifica una vite a ricircolo di sfere ad alto carico per centri di fresatura CNC per carichi pesanti o macchine per lo stampaggio a iniezione di materie plastiche, la scelta del tipo di precarico influisce direttamente sia sulla rigidità statica che sui profili di usura termica:

● Contatto a quattro punti (dado singolo): offre un ingombro compatto e un'eccellente gestione del carico radiale, ma presenta una maggiore sensibilità allo scorrimento differenziale, che può accelerare la generazione di calore localizzato a velocità elevate.

●  Contatto a due punti (doppio dado): fornisce prestazioni superiori ad alta velocità. Separando le zone di carico, si riduce al minimo l'attrito interno e si consente al gruppo vite a ricircolo di sfere di mantenere la rigidità strutturale senza indurre un affaticamento prematuro del materiale.

iHF Group progetta profili geometrici interni personalizzati che ottimizzano l'angolo di contatto (tipicamente calibrato a 45°) in caso di spostamento dinamico del carico. Questa specifica messa a punto geometrica garantisce che, anche in caso di forti sollecitazioni inverse assiali, la distribuzione delle sollecitazioni da contatto rimanga entro i limiti elastici dell'acciaio per cuscinetti al cromo ad alto contenuto di carbonio (SUJ2), prevenendo la microvaiolatura e la delaminazione sottosuperficiale.

Cinematica termica: gestione del calore da attrito in cicli di carico elevato

Il principale fattore limitante nella precisione del posizionamento lineare ad alta velocità è l'espansione termica. Poiché una vite a ricircolo di sfere di precisione funziona con cicli di lavoro continui, la coppia di attrito generata all'interno del gruppo chiocciola aumenta la temperatura dell'albero. Poiché il coefficiente di dilatazione termica dell'acciaio è di circa 11,7 × 10-6/°C, un modesto differenziale di temperatura di 5°C su un albero di 1 metro può indurre un errore di posizionamento di quasi 60 μm, compromettendo completamente un sistema calibrato per una tolleranza a livello di micron.

Per neutralizzare questo fenomeno, le implementazioni ad alte prestazioni si basano su un duplice approccio ingegneristico:

1. Dinamiche avanzate di lubrificazione

La scelta tra grasso sintetico ad alta viscosità e sistemi di lubrificazione continua olio-aria dipende interamente dal fattore dm n (dove dm è il diametro primitivo della sfera in mm e n è la velocità di rotazione in giri/min). Per i sistemi che superano un valore dm n pari a 70.000, la lubrificazione forzata ad olio con canali di raffreddamento integrati diventa fondamentale per eliminare l'energia termica localizzata dall'interfaccia della chiocciola.

2. Pretensionamento assiale meccanico

Durante l'assemblaggio della macchina utensile, l'albero della vite a ricircolo di sfere viene allungato intenzionalmente tramite dadi di bloccaggio rettificati di precisione sui cuscinetti di supporto. Applicando un carico di trazione predeterminato equivalente alla forza di espansione termica prevista, la crescita fisica dell'albero viene efficacemente assorbita dalla riduzione della tensione strutturale, mantenendo una distanza di passo stabile lungo l'intera corsa.

Superare la risonanza della circolazione e l’ondulazione della velocità

Su microscala, il movimento lineare raramente è perfettamente lineare. Quando le singole sfere dei cuscinetti escono dalla zona di carico e rientrano nel percorso di ricircolo tramite tubi di ritorno o cappucci deflettori, sottili cambiamenti nelle forze interne causano piccole fluttuazioni nella coppia operativa. Questo fenomeno, noto come ondulazione della velocità, può indurre microvibrazioni ad alta frequenza che degradano direttamente la qualità della finitura superficiale nelle applicazioni di rettifica di precisione e lavorazione ottica.

Per contrastare questo problema, iHF Group utilizza avanzati processi di rettifica computerizzati per rifinire il profilo della pista delle sfere con precisa continuità geometrica. Implementando un design di ricircolo a sollevamento tangenziale, le sfere vengono sollevate senza intoppi dalla scanalatura dell'arco gotico anziché entrare in collisione brusca con il meccanismo di ritorno. Ciò riduce il rumore acustico fino a 6 dB e appiattisce significativamente la curva di ondulazione della coppia, offrendo un movimento lineare eccezionalmente fluido e deterministico.

Conclusione

La vite a ricircolo di sfere rimane un componente fondamentale nei moderni sistemi di movimento industriale, consentendo movimenti lineari ad alta precisione ed alta efficienza in un'ampia gamma di applicazioni. La sua combinazione di efficienza meccanica, capacità di carico e precisione di posizionamento lo rende indispensabile nell'automazione, nella robotica e nell'ingegneria di precisione.

Con capacità produttive avanzate e un'ingegneria focalizzata sull'applicazione, il Gruppo iHF offre soluzioni con viti a ricircolo di sfere che supportano le esigenze in evoluzione dell'automazione industriale globale.
