Nella moderna automazione industriale, nella robotica di precisione e nei sistemi di trasmissione meccanica per carichi pesanti, il riduttore di velocità non è semplicemente un componente che limita la velocità; è la pietra angolare strutturale della precisione di posizionamento e della moltiplicazione della coppia. Poiché i servomotori tendono verso velocità di rotazione più elevate e ingombri compatti, si è intensificata la richiesta di unità di trasmissione secondarie in grado di gestire questi input dinamici senza sacrificare i limiti di gioco o introdurre rumore acustico.

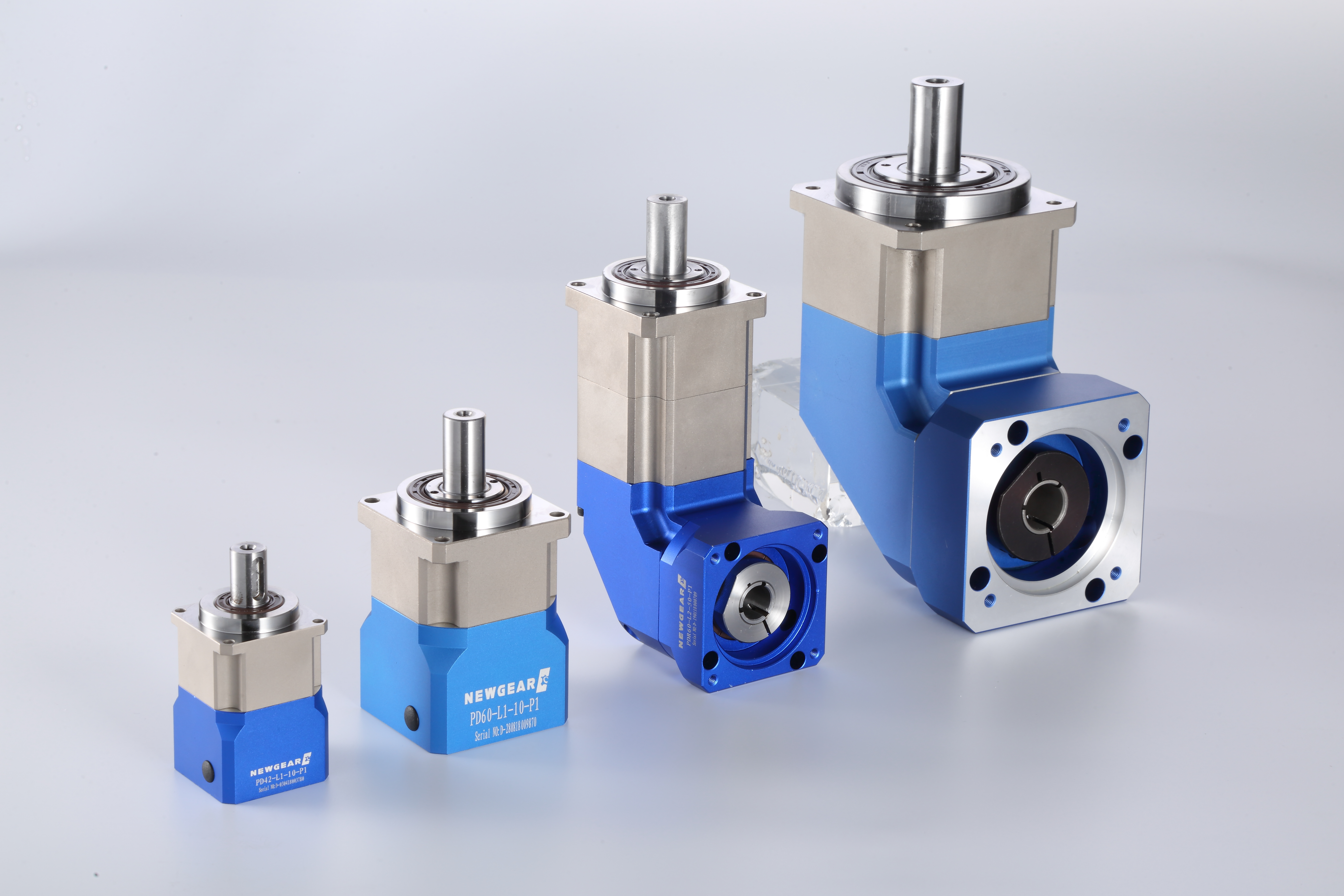

Quando si progettano macchinari multiasse ad alte prestazioni, la scelta di un riduttore generico può introdurre variabili indesiderate, come deformazione strutturale, degrado del microgioco e picchi termici localizzati. Per affrontare queste sfide operative, il Gruppo iHF ha sviluppato una soluzione avanzata di propulsione incentrata sulla nostra serie di punta di riduttori a ingranaggi elicoidali . Combinando la profilatura elicoidale di precisione con un innovativo involucro strutturale ad angolo retto, questo sistema di riduzione della velocità ridefinisce l'efficienza, la rigidità e l'affidabilità di posizionamento a lungo termine.
La geometria del silenzio: integrazione dello smusso a spirale ad angolo retto
Per comprendere la superiorità meccanica del design del Gruppo iHF, bisogna prima osservare l'orientamento dei suoi stadi di ingranaggio. I riduttori in linea standard spesso richiedono ingombri di montaggio più lunghi, il che complica la spaziatura nei robot articolati multiasse o negli stabilimenti compatti.

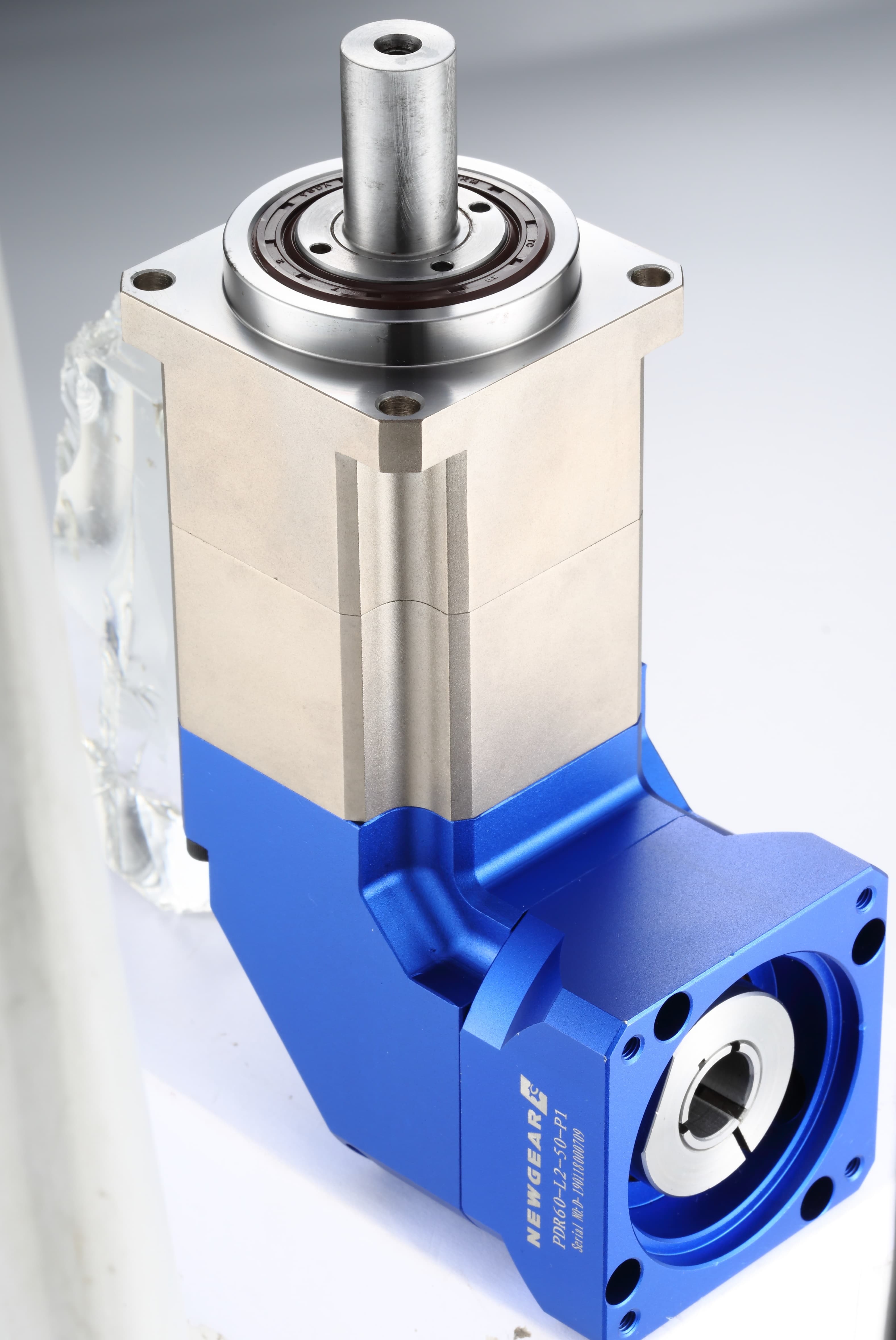

Il nostro sistema risolve questo vincolo di imballaggio fornendo un'uscita ad angolo retto salvaspazio tramite ingranaggi conici a spirale.
A differenza degli ingranaggi conici a denti dritti, che soffrono di improvvisi impatti dente a dente e di un tono udibile elevato durante l'innesto ad alta velocità, gli ingranaggi conici a spirale presentano una linea dei denti curva ed elicoidale. Questa geometria garantisce un percorso di innesto dei denti graduale e rotolante:
● Ottimizzazione della lubrificazione idrodinamica: l'interazione fluida del rotolamento consente la permanenza di un film fluido e uniforme di olio tra i denti degli ingranaggi, riducendo significativamente l'attrito.
● Mitigazione acustica: il profilo di contatto graduale garantisce un funzionamento eccezionalmente fluido e silenzioso, rendendolo ideale per l'automazione medica, le linee di stampa e gli ambienti cleanroom.
● Movimentazione bidirezionale di carichi elevati: i denti a spirale distribuiscono le forze di spinta in modo uniforme sul grezzo dell'ingranaggio, consentendo alla configurazione ad angolo retto di gestire cicli di indicizzazione aggressivi avanti-indietro senza problemi.
Massimizzare la rigidità torsionale: l'architettura della gabbia a doppio supporto
Nelle applicazioni di indicizzazione ad alta velocità e ad alta inerzia, come i sistemi a portale CNC o i bracci di imballaggio pick-and-place automatizzati, accelerazioni e decelerazioni improvvise sottopongono il supporto interno dell'ingranaggio a massicce forze torsionali. Se il supporto interno si flette anche di pochi micron, l'allineamento degli ingranaggi si altera, determinando un'usura accelerata dei denti e un'immediata degradazione del gioco.
Il riduttore elicoidale ad alta rigidità progettato da iHF Group elimina questa vulnerabilità strutturale attraverso un design integrato con una struttura a gabbia a doppio supporto. Invece di perni planetari a sbalzo supportati solo a un'estremità, i nostri ingranaggi planetari sono alloggiati all'interno di un solido supporto a gabbia su due lati.
Questa configurazione a doppio supporto offre eccezionali vantaggi meccanici:
● Eliminazione della deflessione sporgente: il supporto a doppio supporto distribuisce equamente le forze radiali e tangenziali su entrambe le estremità dei perni planetari, prevenendo il disallineamento con la coppia di picco massima.
● Ritenzione di precisione ad alta velocità: mantenendo l'ingranaggio perfettamente parallelo sotto carichi variabili, l'architettura integrata mantiene prestazioni costanti di microgioco per milioni di cicli operativi.
Miglioramento dell'allineamento del motore tramite sistemi assiali e a pinza di precisione
Una causa frequente di guasto prematuro del riduttore è l'allineamento errato dell'albero motore durante l'installazione iniziale. Anche un leggero disallineamento angolare tra l'albero del servomotore e il pignone di ingresso crea carichi radiali parassiti, che portano a perdite dai paraolio, affaticamento dei cuscinetti e vibrazioni localizzate.
Il Gruppo iHF affronta questo rischio di assemblaggio integrando un sistema di regolazione del gioco assiale e di bloccaggio della pinza.
L'avanzato meccanismo della pinza avvolge l'albero motore in modo uniforme, ottenendo un equilibrio rotazionale dinamico anche a velocità di ingresso elevate. Insieme ai nostri precisi spessori di regolazione del gioco assiale, i tecnici possono regolare perfettamente la profondità di ingresso. Questa robusta configurazione di allineamento migliora l'allineamento generale del motore e la capacità di carico, neutralizzando le microvibrazioni e garantendo che il 100% della coppia del motore venga trasferito al treno di ingranaggi senza indurre calore.
