In che modo i motori con giunto di torsione senza telaio migliorano le prestazioni dei robot e la precisione del controllo

La spinta globale verso l’automazione industriale avanzata, i robot collaborativi ad alto carico (cobot), le armi mediche chirurgiche e i sistemi di difesa multiasse pone requisiti estremi agli attuatori elettromeccanici. I servomotori tradizionali spesso aggiungono ingombro eccessivo, peso eccessivo e flessibilità meccanica ai progetti dei giunti. Per ottenere un movimento fluido e a coppia elevata all'interno di spazi ristretti, i progettisti moderni si rivolgono a motori con giunto di torsione senza telaio integrati .

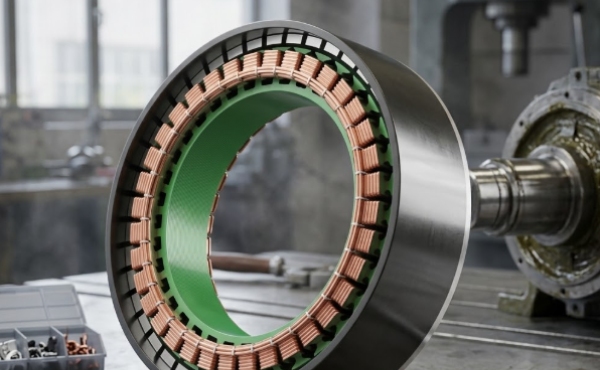

Incorporando lo statore e il rotore direttamente nell'alloggiamento strutturale della macchina, questi kit integrati eliminano alberi, cuscinetti e giunti non necessari. Tuttavia, il raggiungimento della vera precisione nei giunti compatti richiede molto più della semplice integrazione di base; richiede una sintonizzazione magnetica avanzata, una meccanica di feedback precisa e una connettività di sistema semplificata.

💡 Design magnetico avanzato: massimizza la densità di coppia riducendo al contempo il cogging

Nel controllo del movimento di precisione, le prestazioni di un motore sono spesso limitate dai suoi limiti termici e dall'attrito magnetico intrinseco. I motori standard senza telaio spesso soffrono di una forte coppia di cogging (trazione magnetica periodica tra i magneti del rotore e le fessure dello statore) che riduce la precisione di posizionamento a basse velocità.

Per affrontare queste limitazioni, i giunti robotici all'avanguardia implementano un design ottimizzato dello slot del motore. Calcolando la precisa inclinazione geometrica delle cave dello statore o spostando la disposizione del magnete permanente sul rotore, gli ingegneri possono ridurre significativamente gli effetti di cogging. Questo design produce una densità di coppia notevolmente elevata, garantendo la massima coppia erogata per unità di volume pur mantenendo una rotazione fluida.

● Eccellenza nel controllo a bassa velocità: grazie a questa architettura magnetica ottimizzata, il sistema mantiene un controllo preciso alle basse velocità. Elimina i problemi di stick-slip comuni nelle configurazioni ad azionamento diretto di fascia bassa, che sono fondamentali per saldature ad alta precisione, microassemblaggi e applicazioni chirurgiche delicate.

●  Vibrazioni ridotte e funzionamento silenzioso:questa messa a punto strutturale garantisce una risposta rapida, un funzionamento stabile, vibrazioni ridotte e un basso rumore. L’eliminazione della risonanza acustica ad alta frequenza è particolarmente vitale per le sale operatorie mediche e gli spazi di lavoro collaborativi delle camere bianche.

🛠️ Cinematica meccanica: integrazione di riduttori planetari ad alta precisione

Un kit motore senza telaio fornisce una coppia elettromagnetica grezza, ma convertire tale potenza in un'articolazione robotica utilizzabile richiede un sistema di riduzione della velocità ad alte prestazioni. L'integrazione di un riduttore epicicloidale ad alta precisione con profili di ingranaggi elicoidali avanzati fornisce una soluzione estremamente compatta e robusta.

Calibrazione del gioco estremamente basso: i riduttori commerciali standard introducono un gioco significativo, che rovina la ripetibilità della posizione. I giunti integrati premium presentano una rotondità della radice del dente inferiore a 3 minuti d'arco. Questa stretta tolleranza geometrica garantisce un'eccezionale rigidità torsionale e riduce al minimo la perdita di movimento durante i cicli bidirezionali.

Rapida inversione di direzione: la bassa inerzia del rotore senza telaio, abbinata all'adattamento preciso degli ingranaggi planetari elicoidali, consente una rapida inversione di direzione del motore. L'attuatore può ruotare istantaneamente sotto carico elevato senza introdurre shock meccanici o sforzare la trasmissione.

🏢 Intelligenza a circuito chiuso: lo standard di attuazione del gruppo iHF

Per i costruttori di robot industriali e gli integratori di sistemi di automazione, l’assemblaggio di statori, rotori, ingranaggi a onde di deformazione ed encoder separati di diversi fornitori rappresenta un frustrante collo di bottiglia nella produzione. Le incompatibilità tra i componenti spesso portano a ritardi del segnale, problemi di dilatazione termica e procedure di calibrazione complesse.

Per risolvere queste sfide del settore, iHF Group ha progettato una soluzione di giunzione modulare completamente integrata e ad alte prestazioni. Abbinando la tecnologia di azionamento diretto di precisione con l'hardware di feedback avanzato, i sistemi iHF Group offrono prestazioni di azionamento diretto senza eguali fin dal primo utilizzo.

⚙️ Vero controllo multivariabile a circuito chiuso: i controller iHF Group raggiungono un controllo completo e deterministico a circuito chiuso di coppia, velocità e posizione. Gli algoritmi avanzati di controllo ad orientamento di campo (FOC) elaborano i profili correnti in tempo reale, prevenendo errori di tracciamento anche durante movimenti altamente dinamici.

📊 Architettura di feedback a doppio encoder: per eliminare gli errori di posizionamento causati dalla deflessione fisica degli ingranaggi sotto carichi pesanti, il sistema supporta doppi encoder per migliorare ulteriormente la precisione del controllo del feedback. Un encoder incrementale o assoluto ad alta risoluzione monitora l'albero del motore ad alta velocità, mentre un encoder assoluto secondario monitora direttamente il giunto di uscita a bassa velocità. Questa configurazione misura e corregge continuamente le microdeflessioni minori in tempo reale.

🔌 Semplificazione della topografia del sistema: architettura Daisy-Chain

Poiché i sistemi robotici aggiungono più assi, come i cobot a 7 assi o complesse strutture umanoidi, la gestione del cablaggio interno diventa estremamente complessa. Il passaggio di cavi di alimentazione e feedback dedicati da un armadio di controllo centrale attraverso ogni singolo giunto porta a fasci di cavi spessi che limitano il movimento dei giunti e aumentano i rischi di guasto dovuti a torsioni continue.

I moderni giunti ad alta densità superano questo problema incorporando un layout di comunicazione seriale salvaspazio. Il sistema supporta la configurazione a catena per più unità, facilitando l'alimentazione e la trasmissione dei dati. Incorporando un micro-drive localizzato all'interno di ciascun giunto, un singolo bus di alimentazione CC condiviso e un cavo Ethernet industriale ad alta velocità (come EtherCAT o CANopen) possono essere instradati in sequenza da un giunto a quello successivo. Ciò riduce drasticamente il peso totale del cavo, semplifica il routing fisico e migliora l'affidabilità complessiva del sistema.

❓ Approfondimento tecnico: domande e risposte del settore

D1: In che modo una configurazione a doppio encoder protegge dall'usura meccanica nel tempo?

R: In un sistema a encoder singolo, se gli ingranaggi planetari subiscono lieve usura o gioco nel corso degli anni di servizio, il controller non si accorge dell'errore fisico sulla flangia di uscita. Utilizzando il supporto del doppio encoder fornito da iHF Group, l'encoder secondario monitora direttamente la posizione effettiva dell'utensile. Anche se si verifica un'usura meccanica all'interno del riduttore, il sistema a circuito chiuso compensa automaticamente la varianza, garantendo che il robot mantenga una precisione inferiore al millimetro per tutta la sua vita operativa.

D2: Perché gli ingranaggi elicoidali sono preferiti rispetto agli ingranaggi cilindrici nelle applicazioni con giunti a coppia elevata?

R: Gli ingranaggi elicoidali presentano linee di denti angolate che si innestano gradualmente anziché tutto in una volta. Questo contatto progressivo dei denti aumenta significativamente il rapporto di contatto totale, distribuendo elevati carichi meccanici su più denti. Questa disposizione consente direttamente una rotondità della radice del dente inferiore a 3 minuti d'arco, riduce il rumore acustico e fornisce la resistenza torsionale superiore richiesta per picchi di coppia improvvisi.
