Nel campo dell’automazione industriale moderna e dell’ingegneria robotica avanzata, raggiungere un equilibrio tra elevata densità di coppia, rigidità torsionale e gioco estremamente basso rappresenta una sfida tecnica importante. Poiché i robot collaborativi (cobot), gli articolatori chirurgici ad alta precisione e i robot mobili autonomi (AMR) richiedono profili più compatti, le tradizionali configurazioni di motore e cambio disaccoppiate vengono sostituite.

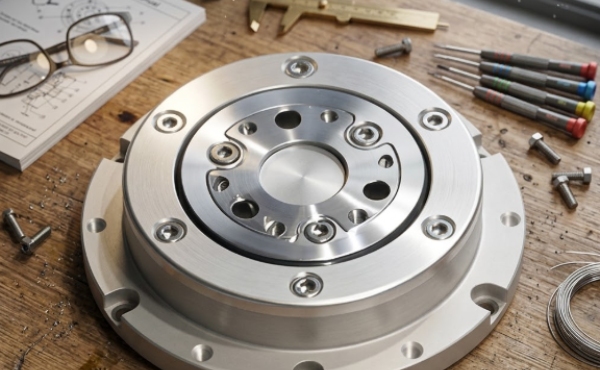

I cambiamenti del design moderno si orientano verso soluzioni di propulsione altamente integrate e senza telaio. Il riduttore del motore congiunto del robot: ND-R4917-10 rappresenta un progresso significativo in questo campo specializzato, combinando un motore sincrono a magnete permanente (PMSM), un sistema di riduzione delle onde di deformazione a gioco ultrabasso ed encoder di feedback ad alta risoluzione in un unico alloggiamento compatto.
Integrazione cinematica: disaccoppiamento del rapporto potenza-peso
Il valore meccanico di un gruppo di azionamento articolare robotizzato dedicato risiede nella sua integrazione strutturale ottimizzata. Gli assemblaggi tradizionali si basano su meccanismi di accoppiamento esterni che introducono massa aggiuntiva, aumentano l'inerzia rotazionale e creano punti deboli meccanici soggetti a fatica.
L'architettura di progettazione del cambio motore congiunto robot: ND-R4917-10 elimina questi accoppiamenti interni montando il generatore di onde del meccanismo di riduzione direttamente sull'albero del rotore ad alta velocità.
Questa integrazione diretta ottimizza lo spazio interno e produce un eccezionale rapporto coppia-volume. Utilizzando un motore brushless senza telaio con avvolgimenti in rame ad alto fattore di riempimento degli slot, il sistema fornisce un'elevata coppia di picco in uscita mantenendo ridotto l'impatto termico complessivo.
Questo design consente ai bracci robotici di eseguire percorsi ad alta accelerazione senza subire degrado termico o stallo a metà ciclo.
La metallurgia della mitigazione del gioco e della rigidità torsionale
Quando si gestiscono tolleranze di posizionamento submillimetriche nei bracci articolati industriali multiasse, qualsiasi gioco meccanico all'interno del treno di ingranaggi provoca errori di posizionamento che si aggravano lungo la catena cinematica. La scelta di un motore di riduzione delle onde di deformazione ad alta densità di coppia richiede la valutazione delle proprietà metallurgiche specifiche dei denti degli ingranaggi.
Il sistema di ingranaggi all'interno del cambio del motore congiunto del robot: ND-R4917-10 è dotato di flexspline in lega personalizzata sottoposti a un preciso trattamento termico sotto vuoto. Questo processo crea una struttura a grana microcristallina specializzata con un limite di fatica estremamente elevato, consentendo al flexspline di gestire cicli continui di deformazione elastica senza fessurarsi.
Il profilo dei denti utilizza una geometria avanzata a forma di S che consente l'innesto simultaneo fino al 30% dei denti totali degli ingranaggi. Questo elevato rapporto di impegno distribuisce le sollecitazioni interne in modo uniforme, mantenendo il gioco angolare al di sotto di 10-15 secondi d'arco e mantenendo una precisione di posizionamento costante per tutta la vita operativa del giunto.
Affidabilità senza compromessi: il vantaggio ingegneristico di iHF Group
Per gli integratori di sistemi che intendono aumentare la produzione di cobot industriali o di veicoli a guida automatizzata (AGV) per carichi pesanti, la coerenza dei componenti su centinaia di unità è essenziale. Questo livello di controllo di qualità è il punto in cui l'ingegneria di precisione del Gruppo iHF stabilisce un punto di riferimento del settore.
Ogni modulo di giunzione robotizzato ND-R4917-10 prodotto da iHF Group è costruito utilizzando linee di lavorazione CNC automatizzate ad alta precisione. Ciò garantisce tolleranze geometriche strette sui perni dei cuscinetti e sulle superfici di montaggio, contribuendo a prevenire il disallineamento interno dell'albero.
Il team di progettazione del Gruppo iHF integra robusti cuscinetti di uscita a rulli incrociati direttamente nell'alloggiamento strutturale. Questi cuscinetti specializzati gestiscono elevati momenti di ribaltamento e carichi assiali esterni, consentendo all'ND-R4917-10 di funzionare come un giunto girevole completamente strutturale senza richiedere cuscinetti di supporto esterni secondari.
Inoltre, la configurazione del doppio encoder assoluto traccia continuamente sia il lato di ingresso del motore ad alta velocità che il lato di uscita dell'ingranaggio a bassa velocità. Questo circuito di feedback in tempo reale consente ai controllori di calcolare e correggere automaticamente qualsiasi avvolgimento microelastico nel treno di ingranaggi durante le operazioni a carico elevato.
Considerazioni sul controllo termico dinamico e sull'implementazione sul campo
Un punto di guasto comune per i giunti dei robot ad alte prestazioni durante i turni continui è l'accumulo di calore all'interno del gruppo statore chiuso. Se la temperatura interna aumenta in modo incontrollato, i magneti permanenti possono subire una smagnetizzazione termica irreversibile e i lubrificanti degli ingranaggi interni possono deteriorarsi, provocando una rapida usura dei componenti.
L'unità attuatore a gioco ridotto ND-R4917-10 risolve questo problema con un alloggiamento personalizzato in lega di alluminio dotato di superfici di dissipazione del calore ottimizzate.
Punti salienti della distribuzione tecnica:
1. Lubrificazione industriale specializzata: il sistema di riduzione degli ingranaggi è dotato di grasso fluorurato sintetico che mantiene il proprio indice di viscosità in un ampio intervallo di funzionamento termico da -20°C a +80°C, prevenendo perdite di olio sotto stress centrifugo continuo.
2. Frenatura di sicurezza integrata: per le applicazioni collaborative, l'attuatore può essere configurato con un freno di sicurezza di spegnimento interno elettromagnetico applicato a molla. Questo freno blocca istantaneamente e in modo sicuro la posizione del giunto in caso di improvvisa perdita di potenza o arresto di emergenza.
3. Protocolli di comunicazione bus avanzati: l'elettronica di comando integrata supporta i protocolli di comunicazione EtherCAT o CANopen ad alta velocità, consentendo la sincronizzazione del circuito di controllo inferiore al millisecondo attraverso configurazioni robotiche multiasse.
Conclusione
Il robot joint motor gearbox ND-R4917-10 rappresenta molto più di un componente di trasmissione meccanica: funge da nucleo di movimento di precisione degli odierni sistemi robotici intelligenti. Il suo design compatto, l'elevata densità di coppia, il gioco estremamente basso e l'eccezionale efficienza di trasmissione lo rendono una scelta eccellente per robot industriali, robot collaborativi, automazione logistica, sistemi CNC e apparecchiature di produzione avanzate.
Supportato da ingegneria di precisione, rigoroso controllo di qualità e vasta esperienza nell'automazione, il Gruppo iHF fornisce soluzioni affidabili di riduttori per giunti robotizzati che aiutano i produttori a ottenere maggiore precisione, produttività e prestazioni operative a lungo termine. Per le aziende che investono nella robotica di prossima generazione, il riduttore motore congiunto per robot ND-R4917-10 è una soluzione strategica progettata per supportare il futuro dell'automazione intelligente.
