Nell'automazione industriale e nei sistemi meccanici, le soluzioni di movimento lineare vengono spesso valutate in base a precisione, rigidità, velocità e costo. Sebbene le guide lineari e i sistemi a vite a ricircolo di sfere di fascia alta dominino le applicazioni che richiedono un posizionamento a livello micrometrico, molti processi industriali privilegiano la lunghezza della corsa, la robustezza operativa e la rapidità di regolazione rispetto alla precisione assoluta.
È qui che le guide a coda di rondine iHF trovano la loro proposta di valore ottimale. Progettate secondo un principio meccanico collaudato, le guide a coda di rondine offrono un movimento fluido, semplicità strutturale ed efficienza in termini di costi, rendendole una scelta pratica per applicazioni a corsa lunga e avanzamento rapido. In iHF Group , i sistemi di guide a coda di rondine sono progettati per soddisfare le reali esigenze industriali, piuttosto che per raggiungere prestazioni estreme teoriche.
Principio di funzionamento fondamentale: guida a coda di rondine ad incastro

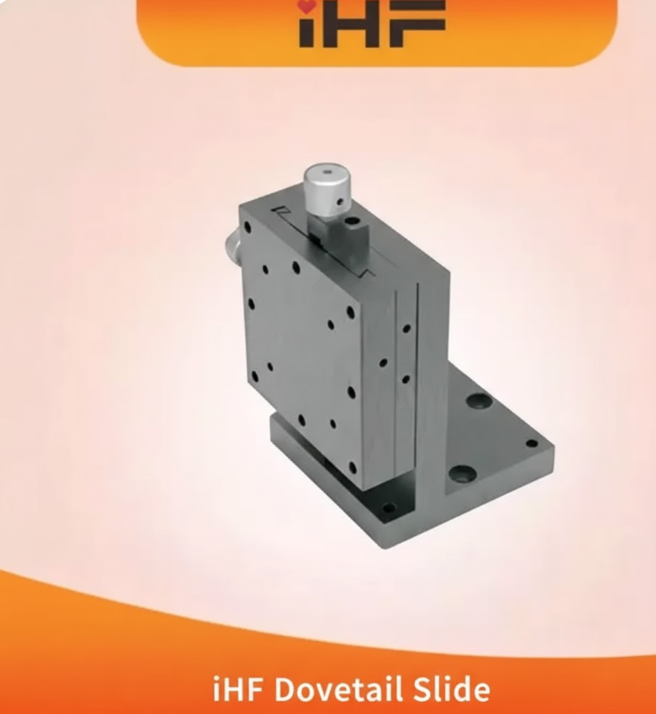

La guida a coda di rondine iHF funziona grazie a un meccanismo di incastro a coda di rondine, interno ed esterno. A differenza delle guide lineari a elementi volventi, questa struttura si basa su superfici di contatto scorrevoli per la guida e il movimento.
Le principali caratteristiche meccaniche includono:
Guida lineare stabile tramite interblocco geometrico
Area di contatto ad alto carico
Resistenza intrinseca allo spostamento laterale
Comportamento di usura prevedibile in condizioni di funzionamento continuo
Questo metodo di guida garantisce un movimento fluido e controllato, soprattutto su ampie distanze di corsa, dove i sistemi di rotolamento potrebbero presentare problemi di allineamento o di costi.
Vantaggi strutturali: perché le guide a coda di rondine sono ancora importanti
Movimento fluido con escursione estesa
Le guide a coda di rondine sono intrinsecamente adatte ai movimenti a corsa lunga. L'assenza di elementi volventi a ricircolo riduce la complessità, consentendo:
Percorsi di viaggio più lunghi e senza interruzioni.
Comportamento motorio coerente sulla distanza
Ridotta sensibilità alla contaminazione
Struttura semplice, elevata affidabilità
Grazie al minor numero di componenti interni, la guida a coda di rondine offre:
Questa semplicità si traduce direttamente in costi del ciclo di vita inferiori, una delle ragioni principali per cui le guide a coda di rondine continuano ad essere ampiamente utilizzate nei macchinari di produzione.
Rapporto costi-efficacia su scala industriale
Rispetto alle guide lineari di precisione, le guide a coda di rondine offrono una soluzione più economica quando non è richiesta una precisione di posizionamento elevatissima. Per i produttori di apparecchiature originali (OEM) e gli integratori di sistemi, ciò consente un migliore controllo dei costi senza compromettere l'affidabilità funzionale.
Configurazioni di unità di azionamento offerte da iHF Group
Per soddisfare le diverse esigenze operative, iHF Group offre guide a coda di rondine con molteplici meccanismi di azionamento, ciascuno ottimizzato per specifiche caratteristiche di movimento.
Trasmissione a cremagliera e pignone
I sistemi a cremagliera e pignone sono particolarmente vantaggiosi per le guide a coda di rondine a corsa lunga.
Principali vantaggi:
Possibilità di viaggiare senza limiti o per periodi prolungati.
Velocità di alimentazione elevata
Elevata resistenza meccanica
iHF Group offre diversi modelli di cremagliere e pignone specificamente progettati per applicazioni a corsa lunga, risultando ideali per apparecchiature di grande formato e operazioni di regolazione rapida.
Azionamento della vite di alimentazione
Le guide a coda di rondine azionate da vite di alimentazione offrono:
Sono comunemente utilizzati in dispositivi di fissaggio, configurazioni di utensili e meccanismi di regolazione.
Unità di azionamento a chiavetta USB
Le viti a ricircolo di sfere coniugano semplicità e controllabilità, risultando adatte per:
Applicazioni con carico da leggero a medio
Movimento lineare ripetitivo
Soluzioni di automazione sensibili ai costi
Scenari applicativi: dove le guide a coda di rondine iHF eccellono
Operazioni di alimentazione rapida
Le guide a coda di rondine offrono prestazioni affidabili in sistemi che richiedono movimenti lineari frequenti e rapidi, senza la necessità di una precisa risoluzione di posizionamento.
Meccanismi di regolazione rapida
Nella progettazione, nel fissaggio e nel posizionamento di utensili, la capacità di regolare rapidamente e bloccare in modo sicuro è spesso più importante della precisione a livello di micron.
Attrezzature industriali a corsa lunga
Macchinari di grandi dimensioni, sistemi di movimentazione materiali e moduli di movimento ausiliari traggono vantaggio dalla maggiore escursione delle guide a coda di rondine a cremagliera.
Considerazioni importanti in fase di progettazione: limiti di precisione
Sebbene estremamente versatili, le guide a coda di rondine iHF non sono consigliate per applicazioni che richiedono un posizionamento di alta precisione.
A causa della loro natura di contatto scorrevole:
L'attrito è maggiore rispetto ai sistemi di rotolamento
La ripetibilità del posizionamento è limitata
L'usura influisce sulla precisione a lungo termine
Per le applicazioni che richiedono tolleranze ristrette, le viti a ricircolo di sfere o i sistemi di guida lineare rimangono la soluzione preferita. iHF Group pone l'accento sulla corretta scelta dell'applicazione per garantire prestazioni ottimali del sistema.
Perché scegliere le soluzioni di scorrimento a coda di rondine di iHF Group?
iHF Group affronta la progettazione di guide a coda di rondine da una prospettiva ingegneristica pratica, concentrandosi su:
Selezione dell'unità in base all'applicazione
Affidabilità strutturale durante le lunghe escursioni
Ottimizzazione del rapporto costi-prestazioni
Qualità di produzione costante
Anziché presentare le guide a coda di rondine come soluzioni universali, iHF Group offre modelli specifici, progettati per rispondere alle esigenze del settore industriale.
Conclusione: Ingegneria del movimento pratica con guide a coda di rondine iHF
Nei sistemi di movimentazione industriale, l'efficacia non è definita unicamente dalla precisione. Per applicazioni con corse lunghe, avanzamento rapido e frequenti regolazioni, la slitta a coda di rondine iHF offre una combinazione vincente di fluidità di movimento, semplicità strutturale e convenienza economica.
Offrendo diverse tipologie di azionamento e design specializzati a corsa lunga, iHF Group garantisce che i sistemi di guide a coda di rondine rimangano una soluzione valida ed efficiente nei moderni macchinari industriali.
