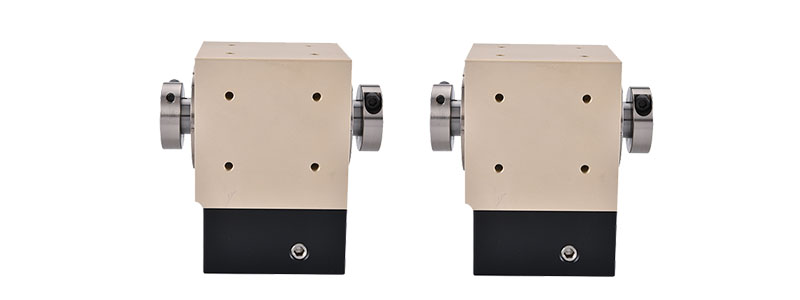

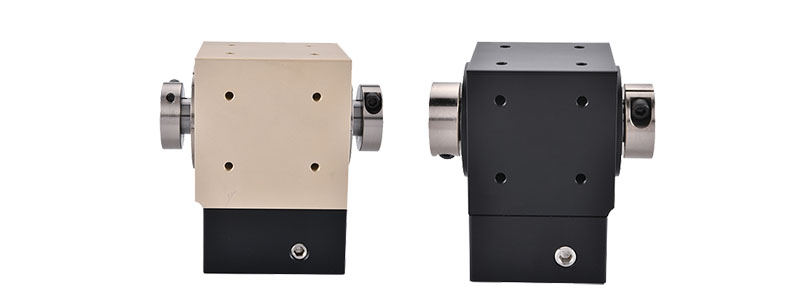

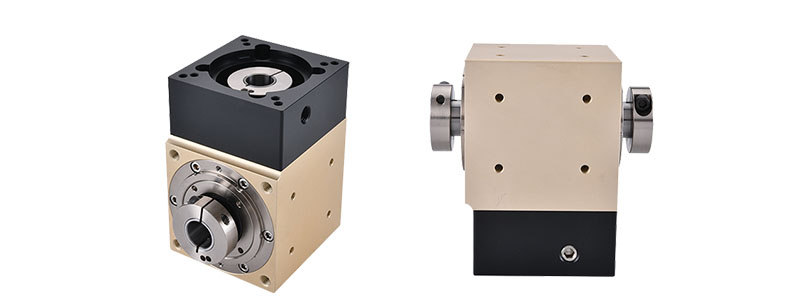

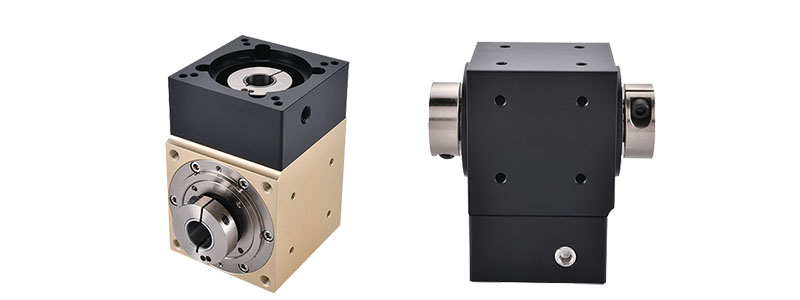

Productfeatures:
1、Gamma di dimensioni: 42/60/90
2. Intervallo di rapporti di trasmissione: 2/3/5
3. Intervallo di precisione: 3–6 arcmin
4. Alta precisione, bassa rumorosità, elevata rigidità
Il modello di precisione presenta un gioco minimo e un posizionamento preciso; gli ingranaggi della trasmissione sono progettati con precisione per soddisfare i requisiti di qualità per una trasmissione precisa, bassa rumorosità ed elevata rigidità.
5. Design compatto e salvaspazio
Presenta ingranaggi conici elicoidali che consentono di montare il motore con un angolo di 90 gradi per risparmiare spazio di installazione.
| Serie di prodotti | Specifiche del prodotto | Fasi | Rapporto | Blacklash | Tipo di uscita | Codice di montaggio |
| PZTB | 42 60 90 | L1=1 stadi | 2 3 5 | P1=Backlas di precisione P2=Gioco standard | S6=Uscita ad albero singolo | D1/D2/D3/D4/LR |
| Tutti i modelli hanno alberi d'entrata senza chiavette; specificare nelle note se sono necessarie lavorazioni aggiuntive | ||||||
Specifica Parametri tecnici | PZTB42 | PZTB60 | PZTB90 | |||
| Fasi | Rapporto | Unità | ||||
| Coppia nominale T,(Nm) | L1 | 2 | Nm | 23 | 30 | 60 |
| 3 | Nm | 20 | 35 | 55 | ||
| 5 | Nm | 18 | 25 | 50 | ||
| Coppia massima in uscita T2N | Nm | 2,5 volte la coppia di uscita nominale | ||||
| Velocità di ingresso nominale | giri/min | 1500 | ||||
| Velocità di ingresso massima | giri/min | 300 | ||||
| Forza radiale massima consentita | N | 350 | 560 | 1050 | ||
| Forza assiale massima consentita | N | 160 | 230 | 550 | ||
| Momento di inerzia | Kg·cm² | 0,03 | 0,08 | 0,09 | ||
| Gioco | arcmin | P1≤3 P2≤6 | ||||
| Livello di rumore | dB | ≤58 | ≤58 | ≤60 | ||
| Efficienza a pieno carico | % | 97% | ||||
| Durata di servizio | H | >20000 | ||||
| Temperatura operativa | ℃ | -25℃~90℃ | ||||
| Metodo di lubrificazione | / | Lubrificazione con grasso sintetico | ||||
| Direzione di rotazione | / | Ingresso e uscita nella stessa direzione | ||||
| Grado di protezione | / | IP65 | ||||
| Tipo di montaggio | / | Qualunque | ||||
| Peso | Kg | 0,49 | 1.25 | 3.93 | ||
I parametri sopra indicati sono solo di riferimento; prevarranno i dati operativi effettivi del prodotto.

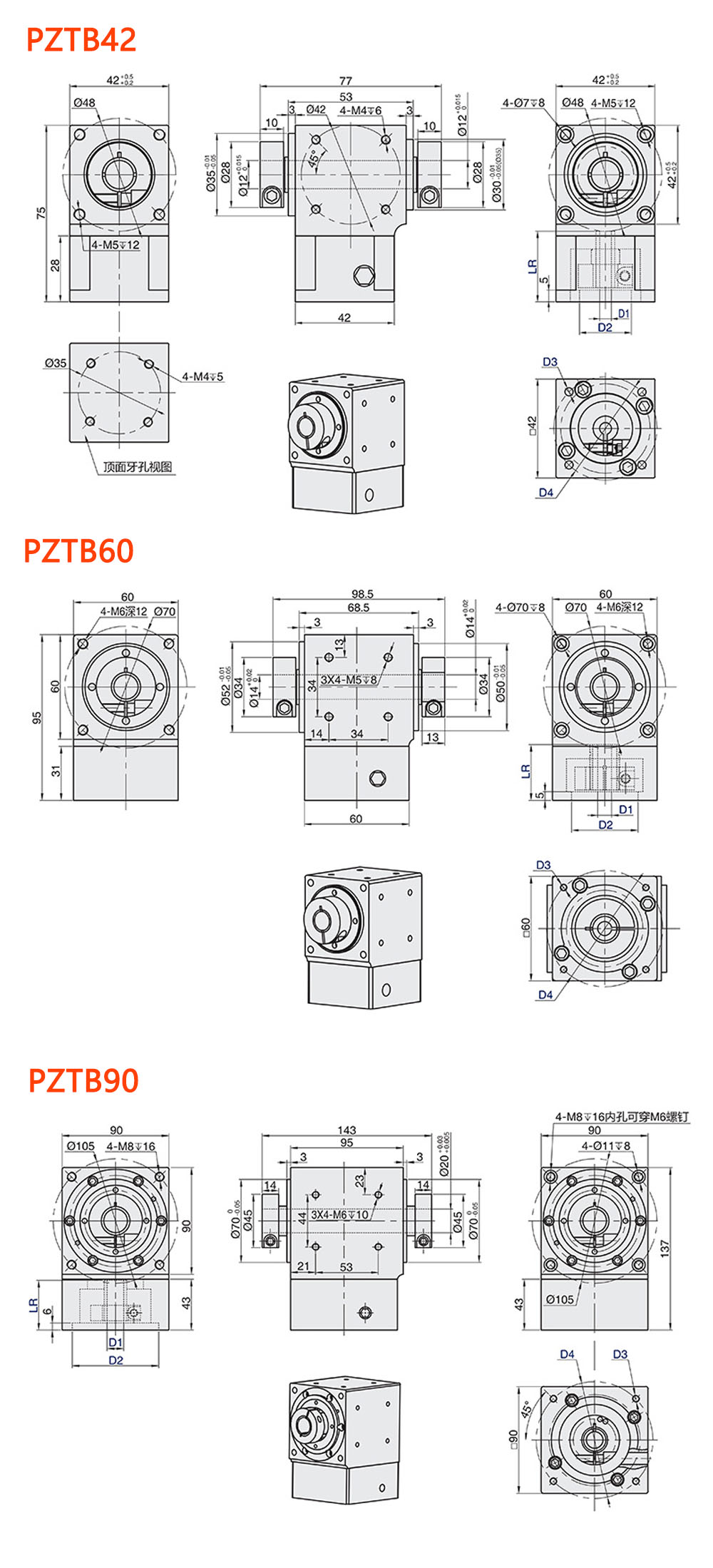

| Serie | Fasi | Rapporto | Gioco | Tipo di uscita | Dimensioni di montaggio dell'ingresso | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZTB42 | L1 | 2 3 5 | P1=Gioco di precisione P2=Gioco standard | S3=Uscita ad albero singolo | 5 | 22 | M3 | 43.8 | LR30 |
| 5 | 22 | 3.5 | 43.8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZTB60 | 8 | 36 | M4 | 70.7 | LR32 | ||||
| 8 | 38.1 | M4 | 66.7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZTB90 | 14 | 73 | M5 | 98,4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
