1. Meccanismo a ingranaggi conici a spirale per ottenere un'uscita di sterzata ad angolo retto
2. Uscita albero flangia quadrata
3. Abbinato alla trasmissione a ingranaggi dritti, struttura a sbalzo singolo, estremamente conveniente
4. L'albero di ingresso può essere aperto con una cava per chiavetta
5. Ritorno di gioco 8-16 arcmin
Applicazioni:
Sistemi di trasporto: riduzione della velocità per le apparecchiature di movimentazione e lavorazione dei materiali.
Macchine per imballaggio: funzionamento fluido e preciso in linee di produzione ad alta velocità.
Automazione industriale: controllo della coppia e riduzione del movimento per macchinari automatizzati.
Attrezzature di lavorazione: prestazioni affidabili nei settori alimentare, tessile e chimico.
Gamma di specifiche: 60-160
Intervallo di rapporto di velocità: 3-100
Intervallo di precisione: 8-16 arcmin
Il riduttore angolare PVLN di Newgear combina precisione, durata e design compatto in un unico pacchetto ad alte prestazioni. Grazie al gioco ridotto e alla struttura robusta, il riduttore PVLN offre una soluzione affidabile, efficiente e adattabile per i moderni macchinari industriali che richiedono una riduzione della velocità ad angolo retto.

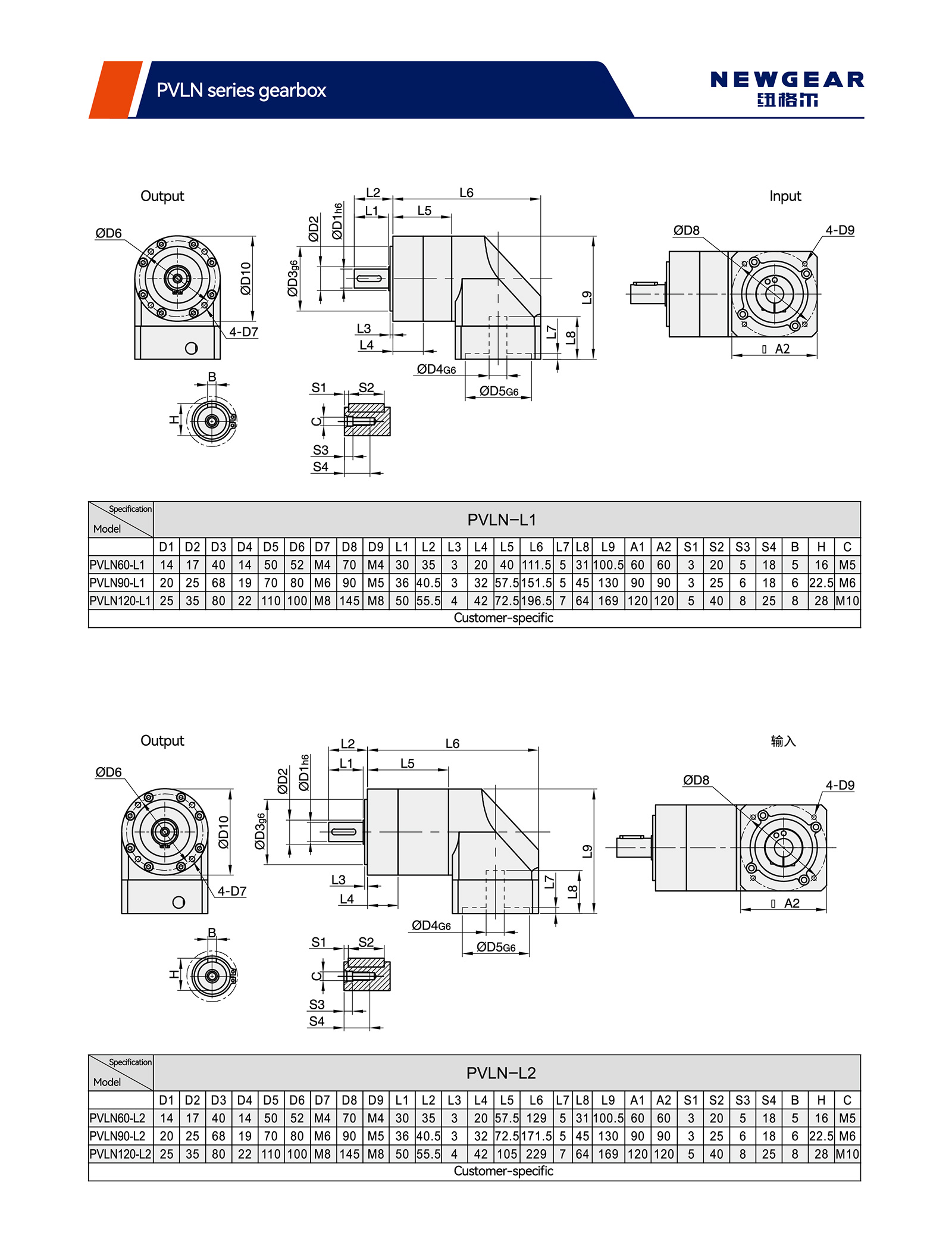

| Parametri tecnici | Serie di modelli | PVLN60 | PVLN90 | PVLN120 | ||
| Coppia massima | Nm | Coppia nominale 1,5 volte | ||||
| Coppia di frenata di emergenza | Nm | 2 volte la coppia nominale | ||||
| Forza radiale massima consentita | N | 240 | 450 | 1240 | ||
| Forza assiale massima consentita | N | 220 | 430 | 1000 | ||
| Rigidità torsionale | Nm/minuto d'arco | 1.8 | 4,85 | 11 | ||
| Velocità massima di ingresso | giri al minuto | 8000 | 6000 | 6000 | ||
| Velocità di ingresso nominale | giri al minuto | 4000 | 3500 | 3500 | ||
| Rumore | dB | ≤58 | ≤60 | ≤65 | ||
| Durata media della vita | H | 20000 | ||||
| Efficienza a pieno carico | % | L1≥95% L2≥92% | ||||
| Gioco | P1 | L1 | minuto d'arco | ≤8 | ≤8 | ≤8 |
| L2 | minuto d'arco | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | minuto d'arco | ≤16 | ≤16 | ≤16 | |
| L2 | minuto d'arco | ≤20 | ≤20 | ≤20 | ||
| Momento di inerzia | L1 | 3 | Kg.cm° | 0,46 | 1.73 | 12.78 |
| 4 | Kg.cm2 | 0,46 | 1.73 | 12.78 | ||
| 5 | Kg.cm2 | 0,46 | 1.73 | 12.78 | ||
| 7 | Kg.cm° | 0,41 | 1.42 | 11.38 | ||
| 10 | Kg.cm2 | 0,41 | 1.42 | 11.38 | ||
| L2 | 12 | Kg.cm2 | 0,44 | 1.49 | 12.18 | |
| 15 | Kg.cm2 | 0,44 | 1.49 | 12.18 | ||
| 16 | Kg.cm' | 0,44 | 1.49 | 12.18 | ||
| 20 | Kg.cm2 | 0,44 | 1.49 | 12.18 | ||
| 25 | Kg.cm2 | 0,44 | 1.49 | 12.18 | ||
| 28 | Kg.cm' | 0,44 | 1.49 | 12.18 | ||
| 30 | Kg.cm2 | 0,44 | 1.49 | 12.18 | ||
| 35 | Kg.cm2 | 0,44 | 1.49 | 12.18 | ||
| 40 | Kg.cm° | 0,44 | 1.49 | 12.18 | ||
| 50 | Kg.cm2 | 0,34 | 1,25 | 11.48 | ||
| 70 | Kg.cm2 | 0,34 | 1,25 | 11.48 | ||
| 100 | Kg.cm° | 0,34 | 1,25 | 11.48 | ||
| Parametri tecnici | Serie di modelli | PVLN60 | PV L N90 | PV L N120 | ||
| Specifica | Rapporto | |||||
| Coppia nominale | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Grado di protezione | IP65 | |||||
| Temperatura di esercizio | —10°C a 90°C | |||||
| Peso (kg) | L1 | 1.7 | 4.4 | 12.0 | ||
| L2 | 1.9 | 5.0 | 14.0 | |||
:
