Nell'automazione ad alte prestazioni, nella lavorazione CNC, nella robotica e nella strumentazione medica, l'efficienza della traslazione cinetica determina la precisione del sistema finale. I meccanismi di posizionamento lineare devono funzionare con assoluta ripetibilità, spostando carichi utili pesanti o microprovini senza introdurre deviazioni geometriche, giochi vibrazionali o attriti su cicli operativi estesi. Mentre gli ingegneri spesso si concentrano molto sulla scelta del cuscinetto lineare o della vite a ricircolo di sfere corretta, la linea di base fondamentale di qualsiasi configurazione precisa del movimento lineare è in realtà la guida strutturale sottostante. Una variazione minima nella circolarità dell'albero, nel profilo della superficie o nella rettilineità causerà immediatamente un'usura prematura dei cuscinetti, coefficienti di attrito irregolari e inceppamenti meccanici.
Per eliminare questi errori cinematici, i progettisti dei moderni sistemi di movimento si stanno allontanando dall'acciaio strutturale standard non rettificato e specificando alberi specializzati rettificati di precisione. L'implementazione di un albero di guida lineare ad alta precisione di livello industriale trasforma completamente l'interfaccia meccanica. Stabilendo una pista di riferimento inflessibile e dimensionalmente uniforme, questo componente consente ai cuscinetti lineari di funzionare con la massima fluidità e senza giochi irregolari.
Il Gruppo iHF si pone all'avanguardia assoluta in questo settore della lavorazione meccanica di alta precisione. Combinando macchinari di rettifica senza centri all'avanguardia con rigorosi protocolli di tempra a induzione, iHF Group offre robusti alberi lineari progettati per gestire carichi dinamici elevati mantenendo un'eccezionale fedeltà di posizionamento.
1. Architettura dimensionale: il ruolo critico degli accessori con tolleranza g6
Il requisito fondamentale di qualsiasi gruppo lineare ad alta velocità è ridurre al minimo il gioco radiale tra gli elementi volventi all'interno del manicotto a sfere e la superficie esterna dell'albero di guida. Se questo gioco è troppo lento, il sistema oscillerà, riducendo la precisione del posizionamento. Se il montaggio è troppo stretto, le sfere d'acciaio ricircolanti subiscono una compressione eccessiva, con conseguente elevato attrito meccanico e immediata usura catastrofica.
Questa serie di guide lineari standard ad albero dritto costituisce un componente fondamentale per la costruzione di sistemi di movimento lineare affidabili e precisi. Per garantire una perfetta armonia meccanica, questi sistemi di guida sono realizzati rigorosamente secondo la tolleranza ad alta precisione G6.
Lo standard di montaggio ISO g6 rappresenta un limite ingegneristico rigoroso. Ad esempio, su un albero standard da 20 mm, una specifica G6 richiede che il diametro rimanga rigorosamente all'interno di una piccola finestra submicronica, leggermente inferiore alla dimensione nominale per garantire un gioco regolare con i cuscinetti lineari standard. Questo controllo dimensionale estremo garantisce un gioco minimo e un accoppiamento regolare con i cuscinetti lineari. Eliminando le fluttuazioni irregolari del diametro dell'albero, la piattaforma iHF Group garantisce una distribuzione uniforme del precarico su tutte le piste a ricircolo delle sfere, eliminando completamente i picchi di attrito irregolare e consentendo una corsa lineare eccezionalmente fluida e silenziosa.
2. Metallurgia superficiale avanzata: raggiungimento di un'eccezionale resistenza all'usura e alla corrosione
Negli ambienti difficili degli stabilimenti, come linee pick-and-place ad alta velocità, automazione degli imballaggi o sottostazioni per la movimentazione di fluidi chimici, l'albero di guida è esposto a continui attriti meccanici e all'esposizione a condizioni ambientali aggressive. Senza trattamenti superficiali avanzati, l'acciaio grezzo soffre rapidamente di usura abrasiva e ruggine atmosferica localizzata, che compromette la finitura liscia necessaria per le sfere dei cuscinetti.
Per contrastare questo stress ambientale e meccanico, la superficie dell'albero è sottoposta a cromatura dura. Questa deposizione elettrochimica crea uno schermo strutturale esterno che si lega chimicamente al metallo di base, raggiungendo una durezza superficiale massima di HRC 58.
Questo strato ad elevata durezza garantisce un'eccezionale resistenza all'usura e alla corrosione per una durata di servizio notevolmente prolungata. Il nucleo sottostante rimane resistente e duttile per assorbire i momenti flettenti strutturali, mentre la superficie cromata ultra dura HRC 58 resiste facilmente all'intenso stress da contatto volvente dei cuscinetti a ricircolo di sfere in acciaio. Inoltre, la cromatura microliscia fornisce un coefficiente di attrito incredibilmente basso, riducendo la generazione di calore durante le corse ad alta velocità e mantenendo il sistema pulito senza interruzioni regolari della lubrificazione.
3. Configurazioni strutturali: ampia flessibilità dimensionale dal micro al macro
Il moderno design industriale richiede un'ampia flessibilità di configurazione. Un analizzatore di fluidi diagnostici medici da tavolo richiede componenti microscopici e leggeri da inserire all'interno di spazi ristretti di laboratorio, mentre un sistema a portale industriale per carichi pesanti richiede alberi di grande diametro per resistere alla deflessione sotto carichi utili di diverse tonnellate.
Per soddisfare questi diversi vincoli di progettazione, la linea di prodotti del Gruppo iHF offre un'ampia flessibilità dimensionale su misura per progetti strutturali unici:
● Strumenti di microprecisione: caratterizzati da una struttura solida, con un intervallo di diametri minimi a partire da 3 mm, ideali per collegamenti di attuatori miniaturizzati, sistemi di allineamento ottico e teste di elaborazione di semiconduttori.
● Attrezzature industriali pesanti: offrono massicci diametri solidi fino a 50 mm, costruiti per resistere a notevoli forze radiali e torsionali senza piegarsi fuori allineamento.
● Dinamica della lunghezza personalizzabile: supporta lunghezze personalizzabili da 10 mm fino a 1.500 mm, consentendo agli ingegneri di realizzare configurazioni di trasporto lineare espansive o regolazioni di corsa breve con un unico pezzo di acciaio continuo.
Questo ampio spettro di dimensioni consente ai progettisti di standardizzare i propri componenti lineari in un'ampia gamma di varianti di macchinari, semplificando la logistica di approvvigionamento e garantendo prestazioni meccaniche prevedibili sull'intera superficie dell'impianto.
4. Integrazione ingegneristica, lavorazione personalizzata e verifica tecnica

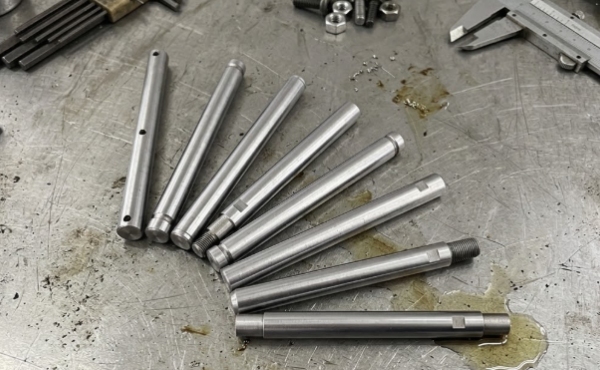

L'integrazione di un albero di guida lineare ad alta velocità in una macchina automatizzata richiede un'analisi approfondita dei metodi di fissaggio delle estremità e delle configurazioni di montaggio strutturale. Un albero grezzo e non lavorato non può essere fissato saldamente al telaio della macchina. Gli ingegneri necessitano di lavorazioni terminali precise, come fori filettati, filettature esterne, scanalature per anelli di sicurezza o diametri a gradini, per bloccare saldamente l'albero nei suoi blocchi di supporto.
L'impianto di produzione avanzato del Gruppo iHF fornisce lavorazioni personalizzate di alta precisione basate direttamente sui progetti ingegneristici del cliente. Utilizzando centri di tornitura e fresatura CNC, ogni filettatura e smusso viene tagliato con precisione senza disturbare la pelle esterna temprata a induzione del corpo dell'albero primario.
Avviso tecnico: si prega di notare che tutte le dimensioni esatte di progettazione, i coefficienti di carico e le tolleranze di lavorazione finale personalizzate sono soggette al manuale tecnico ufficiale.
La consultazione delle schede tecniche ufficiali consente ai team di ingegneri di calcolare con precisione le curve di deflessione previste, selezionare i blocchi di supporto corretti e garantire che l'intero gruppo meccanico funzioni senza intoppi entro i limiti di carico strutturale di sicurezza.
5. Strategia di approvvigionamento commerciale: massimizzare il ROI del ciclo di vita cinetico
Dal punto di vista dell'approvvigionamento e della gestione operativa, la selezione di componenti rettificati di precisione del Gruppo iHF rappresenta una strategia decisiva per rendere le vostre linee di produzione a prova di futuro. Affidarsi ad alberi generici economici e di qualità inferiore potrebbe ridurre le spese in conto capitale iniziali, ma crea spese continue a lungo termine a causa di guasti prematuri dei cuscinetti, interruzioni impreviste della linea e frequenti controlli di manutenzione.
La scelta dei componenti lineari premium di iHF Group riduce direttamente il costo totale di proprietà. La combinazione del controllo della tolleranza g6 e della superficie cromata HRC 58 garantisce che i gruppi di movimento lineare funzionino in modo affidabile per milioni di cicli senza deterioramento. Questa inflessibile stabilità meccanica consente agli integratori di sistemi globali, ai costruttori di macchine automatizzate e ai distributori di robotica di superare rapidamente rigorosi controlli di qualità, massimizzare i tempi di attività delle apparecchiature e vincere comodamente gare d'appalto di ingegneria commerciale di alto valore.
