Dai micron alla maestria: movimento di alta precisione con guide a rulli incrociati iHF

Nei settori dell'ingegneria di alta precisione, come l'ottica, la produzione di semiconduttori e la metrologia, la domanda di sistemi di movimento lineare ultra-accurati e stabili è in continua crescita. Il sistema di scorrimento a rulli incrociati iHF rappresenta una soluzione sofisticata progettata per offrire un'eccezionale precisione di posizionamento, un movimento fluido e una stabilità strutturale. Sviluppato da iHF Group, questo sistema di movimento lineare avanzato integra rulli disposti a croce con guide a V di precisione, consentendo prestazioni superiori rispetto ai meccanismi di scorrimento tradizionali.

1. Cos'è uno scivolo a rulli incrociati?

Una piattaforma lineare a rulli incrociati ad alta precisione è una piattaforma di posizionamento meccanico che utilizza rulli cilindrici disposti ortogonalmente (in senso trasversale) tra due guide a V.

◆ Concetto di progettazione principale:

● I rulli sono posizionati ad angoli di 90°

●  I rulli entrano in contatto simultaneamente con le superfici della scanalatura a V

●  Il carico è distribuito uniformemente su più punti di contatto

Questa configurazione consente alla guida lineare a rulli incrociati, per un posizionamento di precisione, di ottenere un movimento estremamente fluido con attrito minimo ed elevata rigidità.

2. Progettazione strutturale e principio di funzionamento

Il sistema di scorrimento a rulli incrociati con guida a scanalatura a V funziona per contatto di rotolamento anziché per attrito radente.

Elementi strutturali chiave:

◆ Rulli disposti a croce

L'orientamento alternato migliora la distribuzione del carico

Supporta carichi multidirezionali (radiali, assiali, momento flettente)

◆ Guide a scanalatura a V

superfici rettificate di precisione

Garantisce una guida lineare precisa

◆ Meccanismo di precarico

Elimina lo spazio tra rulli e guide

Migliora la rigidità e la precisione di posizionamento.

iHF Group produce guide a rulli incrociati ad alta stabilità per applicazioni industriali, garantendo prestazioni costanti anche in condizioni difficili.

3. Meccanismi di azionamento e varianti di prodotto

Il sistema di scorrimento a rulli incrociati iHF offre molteplici configurazioni di azionamento per soddisfare diverse esigenze di precisione.

◆ Avanzamento micrometrico con slitta a rulli trasversali

Lettura minima: 0,01 mm

Adatto per regolazioni manuali quantitative

Ideale per attività di laboratorio e allineamento ottico.

◆ Guida a rulli incrociati azionata da vite senza fine

Progettato per applicazioni di alimentazione fine

Controllo del movimento fluido e stabile

Non adatto alla lettura numerica a causa della mancanza di scala

◆ Vetrino ad alta risoluzione con testina micrometrica

Risoluzione fino a 0,5 μm

Consente un posizionamento ultra-preciso

Adatto a sistemi di misurazione di alta precisione

Queste opzioni rendono la soluzione personalizzata per la produzione di guide a rulli incrociati adattabile a diverse esigenze industriali.

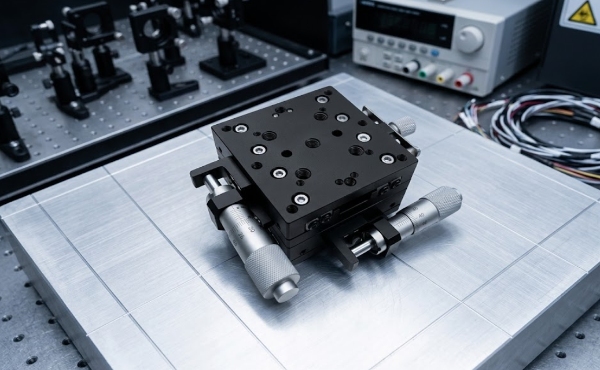

4. Opzioni di configurazione multiasse

Le applicazioni moderne spesso richiedono movimenti multidimensionali. Il sistema di scorrimento a rulli incrociati multiasse supporta diverse configurazioni:

● Asse X: Movimento lineare in un'unica direzione

●  Asse Y: movimento lineare perpendicolare

●  Asse XZ: movimento combinato orizzontale e verticale

●  Asse XYZ: Posizionamento tridimensionale completo

iHF Group fornisce sistemi modulari di guide a rulli trasversali per il posizionamento multiasse, consentendo un'integrazione flessibile del sistema.

视频

5. Vantaggi in termini di prestazioni

La slitta a rulli incrociati ad alta precisione offre numerosi vantaggi tecnici:

◆ Precisione di posizionamento eccezionale

Il design a rulli incrociati riduce al minimo le deviazioni e garantisce la ripetibilità.

◆ Elevata rigidità

I rulli precaricati eliminano il gioco e migliorano la rigidità strutturale.

◆ Movimento fluido

Il contatto di rotolamento riduce l'attrito e gli effetti di stick-slip.

◆ Design compatto

Elevata capacità di carico in un ingombro ridotto.

Queste caratteristiche rendono il sistema di posizionamento lineare a rulli incrociati di precisione per automazione e ottica estremamente efficace in ambienti esigenti.

6. Scenari applicativi

Il fornitore di guide a rulli incrociati industriali supporta una vasta gamma di applicazioni di alta precisione:

◆ Strumenti ottici

Allineamento e calibrazione delle lenti

◆ Apparecchiature per semiconduttori

Posizionamento e ispezione dei wafer

◆ Sistemi di metrologia

piattaforme di misurazione ad alta precisione

◆ Dispositivi medici

Posizionamento di precisione nelle apparecchiature diagnostiche

◆ Automazione e robotica

Sistemi di assemblaggio e ispezione di precisione

iHF Group fornisce soluzioni personalizzate di guide a rulli trasversali, studiate su misura per questi settori.

7. Considerazioni sull'installazione e l'allineamento

Per sfruttare appieno un sistema di scorrimento a rulli incrociati di precisione, un'installazione corretta è essenziale.

◆ Buone pratiche:

●  Assicurarsi che le superfici di montaggio siano piane e rigide

●  Evitare di sovraccaricare oltre la capacità specificata

●  Mantenere condizioni operative pulite

●  Utilizzare una coppia di serraggio adeguata

Queste pratiche garantiscono prestazioni ottimali dei sistemi di scorrimento a rulli incrociati di lunga durata.

8. Manutenzione e affidabilità

Un produttore di guide a rulli trasversali resistenti deve puntare sull'affidabilità a lungo termine.

◆ Linee guida per la manutenzione:

●  Lubrificazione periodica di rulli e guide

●  Ispezione per verificare la presenza di contaminazione o detriti

●  Verifica periodica dell'accuratezza

iHF Group progetta sistemi di scorrimento a rulli incrociati a bassa manutenzione, riducendo i tempi di inattività operativa.

9. Perché scegliere iHF Group?

In qualità di fornitore affidabile, iHF Group è specializzata nella produzione di guide a rulli incrociati di alta precisione.

◆ Punti di forza principali:

●  Tecnologia di produzione avanzata

●  Sistemi di controllo qualità rigorosi

●  Gamma completa di prodotti

●  Capacità di fornitura globale

La loro competenza garantisce prestazioni affidabili in applicazioni critiche di posizionamento e controllo del movimento.

10. Domande frequenti (FAQ)

D1: Qual è il principale vantaggio di uno scivolo a rulli incrociati?

Offre elevata precisione, movimenti fluidi ed eccellente rigidità.

D2: Qual è la differenza tra l'avanzamento della testa micrometrica e l'avanzamento a vite senza fine?

La testina micrometrica consente una regolazione quantitativa, mentre la vite senza fine offre un movimento fluido e continuo senza scala graduata.

D3: È possibile utilizzare guide a rulli trasversali in sistemi multiasse?

Sì, supportano le configurazioni X, Y, XZ e XYZ.

D4: Quali settori industriali traggono maggior vantaggio dalle guide a rulli incrociati?

Ottica, semiconduttori, metrologia, dispositivi medici e automazione.

Conclusione

La guida a rulli incrociati iHF è una soluzione ad alte prestazioni per la movimentazione lineare di precisione, che offre accuratezza, stabilità e flessibilità senza pari. Il suo design innovativo, combinato con molteplici opzioni di azionamento e configurazioni multiasse, la rende indispensabile nelle applicazioni ingegneristiche più avanzate.

Grazie alla solida competenza tecnica e alle capacità produttive, iHF Group continua a fornire sistemi di scorrimento a rulli incrociati affidabili e personalizzabili per le industrie di tutto il mondo.
