Precisione di sblocco: la guida essenziale ai cuscinetti lineari cilindrici

Nel mondo dell'automazione industriale ad alta velocità, della lavorazione CNC multiasse e della robotica medica di precisione, l'efficienza dei sistemi di movimento lineare determina la precisione dell'intera operazione. Al centro di questa meccanica di movimento si trova un componente cruciale: il cuscinetto lineare cilindrico . A differenza delle guide lineari a guida piatta o delle guide profilate, un sistema cilindrico ad albero tondo offre proprietà autoallineanti uniche, costi iniziali inferiori ed eccezionale resistenza alla contaminazione da particolato.

Per gli ingegneri progettisti meccanici e i team di approvvigionamento industriale, la scelta e l’implementazione di questi componenti va oltre le dimensioni di base. Richiede una conoscenza approfondita della tribologia, della rigidità strutturale e delle tecnologie di tenuta. In qualità di produttore leader a livello mondiale, il Gruppo iHF progetta e realizza soluzioni di guida lineare ad alte prestazioni che soddisfano queste esigenti soglie meccaniche.

Architettura interna: circuiti a ricircolo di sfere e coefficienti di carico dinamico

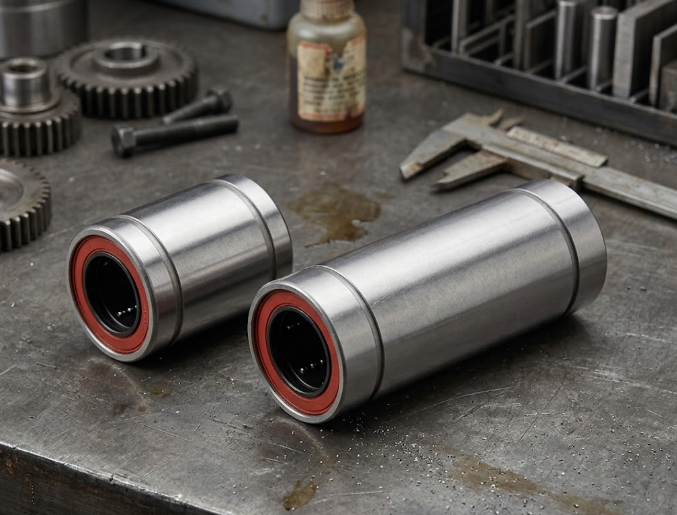

Le prestazioni fondamentali di un cuscinetto lineare cilindrico di precisione dipendono dalla meccanica dei suoi percorsi interni a ricircolo di sfere. All'interno dell'involucro esterno del cilindro, sfere in acciaio o ceramica ad alta precisione scorrono lungo una serie di binari lavorati e temprati, guidando il carico utile con un attrito volvente minimo.

Quando si specifica un cuscinetto da un produttore di cuscinetti lineari cilindrici per carichi pesanti, gli ingegneri devono bilanciare la capacità di carico dinamico e la capacità di carico statico.

●  Il materiale di ritenzione:i ritentori in plastica o resina sono eccellenti per operazioni leggere, ad alta velocità e ultra silenziose (come la stampa 3D o l'automazione di laboratorio). Tuttavia, per ambienti ad alta temperatura o con macchinari pesanti, i fermi in acciaio o alluminio sono essenziali per prevenire la deformazione sotto stress termico ciclico.

●  Ottimizzazione delle piste delle sfere:i cuscinetti Premium utilizzano piste delle sfere ellittiche ottimizzate che massimizzano la superficie di contatto tra le sfere e l'albero. Questa distribuzione uniforme del carico previene la rientranza prematura (Brilling) sull'albero temprato, ampliando il ciclo di vita dell'assieme lineare.

Utilizzando geometrie interne avanzate e acciaio cromato di prima qualità, il Gruppo iHF garantisce che i suoi cuscinetti lineari mantengano una precisione senza gioco per milioni di corse operative.

Integrazione del sistema: corrispondenza della durezza dell'albero e del gioco

Un cuscinetto lineare cilindrico con gruppo albero funziona come un unico sistema meccanico. L'acquisto di un cuscinetto di alta qualità e l'abbinamento con un albero in acciaio morbido e inferiore agli standard causerà un rapido guasto del sistema. Le sfere all'interno del cuscinetto usurano rapidamente le scanalature nell'albero, causando picchi di attrito, gioco e perdita di precisione di posizionamento.

Per ottimizzare le prestazioni, l'albero di accoppiamento deve essere temprato a induzione con una durezza superficiale minima compresa tra HRC60 e HRC64, con un profilo di rugosità superficiale non superiore a 0,32 um. Inoltre, gli accoppiamenti di precisione sono fondamentali. L'utilizzo di un alloggiamento del cuscinetto lineare cilindrico regolabile consente ai team di ingegneri di ottimizzare il gioco radiale o applicare un precarico specifico. Questa microregolazione elimina la deflessione strutturale nelle applicazioni di taglio ad alta velocità con carichi pesanti, garantendo la rigidità strutturale richiesta per l'automazione di livello industriale.

Sigillature ambientali: lotta alla contaminazione da particolato e alla perdita di lubrificazione

Poiché i sistemi di movimento lineare sono spesso utilizzati in ambienti difficili, come i CNC per la lavorazione del legno pieni di segatura abrasiva o i centri di lavorazione dei metalli esposti a refrigeranti corrosivi, l'integrità della tenuta è fondamentale.

Un fornitore di cuscinetti lineari cilindrici flangiati di livello mondiale deve offrire soluzioni di tenuta versatili per isolare i circuiti interni delle sfere da contaminanti esterni:

● Guarnizioni raschiastelo NBR integrate: i raschiatori in gomma nitrile butadiene (NBR) a doppio labbro raschiano attivamente polvere e trucioli metallici dalla superficie dell'albero durante ogni corsa lineare, mantenendo la pista interna completamente pulita.

●  Percorsi di ritenzione della lubrificazione ottimizzati:i cuscinetti di fascia alta sono dotati di tasche di lubrificazione integrate che rilasciano lentamente olio sintetico o grasso a base di litio sulle piste delle sfere. Questa lubrificazione continua impedisce la microsaldatura metallo su metallo, sopprime il rumore di funzionamento e riduce drasticamente gli intervalli di manutenzione ordinaria.

Eccellenza nell'approvvigionamento: perché iHF Group è il partner di movimento preferito

Nel mercato industriale altamente competitivo, la scelta di componenti lineari generici standardizzati introduce importanti rischi operativi, come usura prematura e tolleranze di allineamento non uniformi. La collaborazione con uno specialista all'ingrosso dedicato di cuscinetti lineari cilindrici come iHF Group offre agli acquirenti industriali una completa tracciabilità della progettazione, dati di test multiasse e supporto tecnico personalizzato.

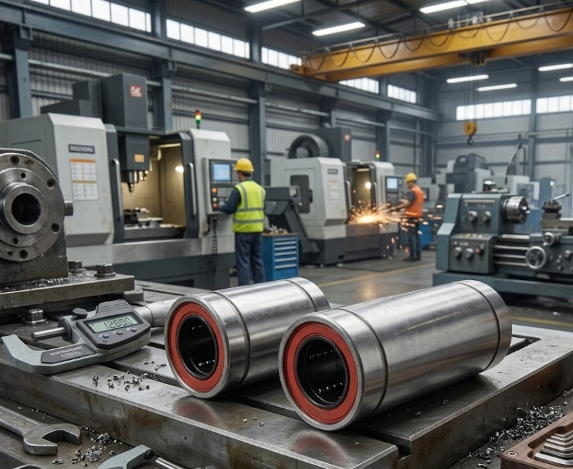

iHF Group colma il divario tra la cinematica teorica e le robuste prestazioni della fabbrica. Dalle dimensioni miniaturizzate standard alle varianti flangiate per impieghi gravosi e di tipo aperto su misura per alberi supportati, i nostri impianti di produzione utilizzano array di rettifica CNC all'avanguardia e rigorosi protocolli di controllo qualità. Investire in componenti di movimento cilindrico progettati con precisione riduce al minimo i tempi di inattività non pianificati, ottimizza la produttività della macchina e mantiene le linee di produzione automatizzate in movimento con precisione impeccabile.
