Decodifica della rigidità torsionale: la guida industriale ai riduttori di velocità compatti ad alta efficienza

Il panorama industriale moderno è definito da una spinta incessante verso la miniaturizzazione, l’elevata produttività e l’ottimizzazione strutturale. In campi avanzati come i bracci robotici articolati, i veicoli a guida automatizzata (AGV) e le apparecchiature per la produzione di semiconduttori, le restrizioni sull’ingombro e sul carico utile sono più rigide che mai. Per soddisfare queste esigenze, gli ingegneri progettisti meccanici si stanno allontanando dai riduttori di velocità tradizionali e ingombranti e si stanno rivolgendo ai riduttori di automazione compatti .

Il raggiungimento di un'elevata potenza in uscita con un ingombro fisico minimo richiede una conoscenza approfondita della tribologia, della modifica del profilo del dente e della dissipazione termica. In qualità di produttore leader a livello mondiale nel settore del controllo del movimento, iHF Group progetta e costruisce soluzioni di riduttori industriali compatti per l'automazione ad alta precisione e a gioco ridotto, progettate per soddisfare queste precise esigenze multiasse.

Topologia degli ingranaggi: meccanica delle onde planetarie e di deformazione nei sistemi miniaturizzati

Quando si specifica un riduttore automatico compatto a coppia elevata, gli ingegneri in genere scelgono tra due principali configurazioni di ingranaggi interni, a seconda dei requisiti cinematici dell'applicazione:

1. Configurazioni planetarie di precisione

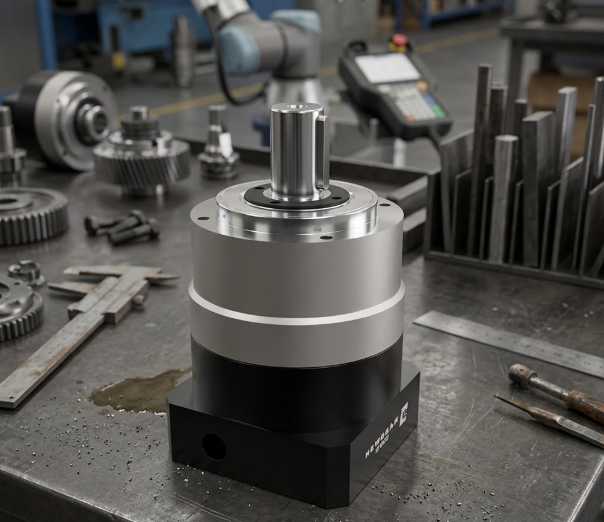

Per le applicazioni che richiedono un'elevata resistenza ai carichi d'urto e un'eccezionale rigidità torsionale, gli ingranaggi epicicloidali specializzati rimangono lo standard del settore. Distribuendo il carico su più ingranaggi planetari contemporaneamente, una configurazione planetaria compatta massimizza la densità di coppia all'interno di un diametro esterno stretto. iHF Group ottimizza questa configurazione utilizzando ingranaggi rettificati elicoidali su ingranaggi cilindrici, che aumentano il rapporto di contatto dei denti, sopprimono il rumore acustico e prolungano la durata del sistema.

2. Trasmissione delle onde di deformazione (armoniche).

Quando un'applicazione richiede precisione senza gioco e un profilo ultraleggero, come i giunti di un robot collaborativo (cobot), gli ingranaggi a onde di deformazione sono l'ideale. Utilizzando una scanalatura interna flessibile deformata da un generatore di onde ellittiche, questo design raggiunge rapporti di riduzione degli ingranaggi estremi (fino a 100:1 o superiori) in un unico stadio incredibilmente sottile.

Rigidità meccanica: superare il gioco e la deflessione torsionale

Per l'automazione pick-and-place ad alta velocità o il posizionamento ottico di precisione, il gioco angolare può causare gravi problemi, come la ricerca della posizione, picchi di vibrazione ed errori di tracciamento. Un riduttore automatico compatto di alta qualità a gioco ridotto deve mantenere un profilo di gioco angolare inferiore a 1-3 minuti d'arco per tutta la sua durata operativa.

Per raggiungere questo livello di precisione, iHF Group implementa modifiche avanzate dei denti con microgeometria. Rastremando leggermente il profilo dei denti degli ingranaggi durante la fase finale di rettifica CNC, eliminiamo i micro-spazi tra gli ingranaggi accoppiati senza causare legamenti interni. Questo design garantisce una rotazione eccezionalmente fluida, un'ondulazione di coppia minima e la rigorosa rigidità strutturale necessaria per le operazioni di avvio-arresto dinamiche.

Gestione termica e lubrificazione in spazi chiusi

Quando si concentra un'elevata potenza meccanica in uno spazio ristretto e chiuso, la generazione di calore diventa una delle principali sfide di progettazione. Poiché i riduttori compatti con servomotore hanno superfici più piccole per la convezione naturale del calore, le temperature interne possono aumentare rapidamente in caso di cicli continui pesanti, portando alla rottura del film d'olio e all'usura accelerata degli ingranaggi.

Per combattere queste sollecitazioni termiche, i riduttori premium integrano materiali avanzati e tecnologie di tenuta:

● Lubrificanti sintetici sintetici: l'utilizzo di grassi fluorurati sintetici ad alta viscosità o di oli polialfaolefinici (PAO) consente ai componenti interni di funzionare senza problemi in intervalli di temperature estremi senza diluirsi o perdere.

●  Guarnizioni a labbro radiali a basso attrito: guarnizioni in Viton o NBR con rivestimento speciale isolano il serbatoio dell'olio generando al contempo un attrito minimo contro l'albero di ingresso, proteggendo il sistema dal surriscaldamento e prevenendo la contaminazione da particolato esterno.

Eccellenza nell'approvvigionamento: integrazione personalizzata con il gruppo iHF

Nel settore dell'automazione ad alte prestazioni, fare affidamento su componenti standard disponibili sul mercato per macchinari personalizzati spesso porta a prestazioni non ottimali. La collaborazione con un fornitore all'ingrosso dedicato di riduttori di automazione compatti come iHF Group offre ai team di progettazione l'accesso completo a configurazioni di alberi personalizzate, flange di montaggio specializzate e dati estesi di test dinamici multiasse.

Sia che il tuo progetto richieda una configurazione in linea, ad angolo retto o ad albero cavo per il passaggio di cavi elettrici e linee pneumatiche, iHF Group offre il preciso supporto tecnico necessario per colmare perfettamente il divario tra la fisica teorica dell'automazione e le robuste prestazioni della fabbrica.

💡 Domande e risposte sull'automazione industriale (FAQ tecniche)

Q1: Qual è la differenza principale tra un riduttore industriale standard e un riduttore per automazione compatto specializzato?

R: I riduttori standard si concentrano esclusivamente sulla trasmissione della coppia e sull'efficienza dei costi, spesso con conseguenti alloggiamenti più grandi, gioco più elevato e minore efficienza. Un riduttore di automazione compatto è progettato specificamente per il controllo del movimento con vincoli di spazio. Dà priorità al gioco ridotto, all'alta efficienza, all'elevata densità di coppia e alla bassa inerzia strutturale per gestire le accelerazioni rapide del servomotore.

D2: In che modo un riduttore epicicloidale compatto contribuisce a prolungare la durata del servomotore di un sistema di automazione?

R: Offrendo rapporti di riduzione esatti, il riduttore moltiplica la coppia in uscita riducendo l'inerzia del carico riflesso al servomotore per il quadrato del rapporto di riduzione. Ciò impedisce il surriscaldamento del motore, bilancia il rapporto di inerzia del sistema e consente parametri di sintonizzazione molto più nitidi e altamente stabili.
