Integrazione del servomotore resa semplice: una guida pratica al montaggio e alla configurazione del servoriduttore ad angolo retto Newgear

Nel panorama dell'automazione odierno, i progettisti delle macchine si trovano ad affrontare un paradosso persistente: sono necessarie una maggiore densità di coppia e una precisione di posizionamento inferiore al minuto d'arco, mentre l'ingombro delle macchine continua a ridursi. I riduttori epicicloidali in linea, sebbene ampiamente utilizzati nelle configurazioni coassiali, spesso costringono a compromessi meccanici come telai macchina estesi, instradamento inefficiente della trasmissione o orientamenti non ottimali del motore.

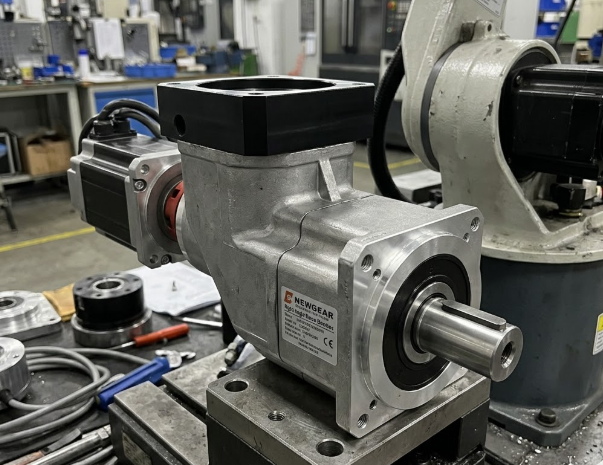

È qui che il servo cambio ad angolo retto Newgear fornisce un'alternativa strategica. Reindirizzando l'asse di azionamento di 90 gradi, consente architetture meccaniche compatte senza sacrificare la precisione a livello di servo. Presso iHF Group, la domanda di configurazioni ad angolo retto è aumentata in modo significativo, in particolare da apparecchiature per semiconduttori, automazione medica e robotica collaborativa, dove l'efficienza dello spazio incide direttamente sui costi e sulle prestazioni del sistema.

Architettura meccanica: ipoide, smussato e a vite senza fine

Non tutti i servoriduttori ad angolo retto offrono le stesse prestazioni. Il portafoglio Newgear utilizza principalmente tecnologie ipoidi e smussate di precisione, ciascuna con distinti compromessi.

Riduttori ipoidi

I design ipoidi utilizzano ingranaggi conici con taglio a spirale con un asse sfalsato, consentendo rapporti di riduzione più elevati in fattori di forma compatti. Offrono un gioco ridotto, una trasmissione della coppia fluida e una capacità di carico superiore rispetto ai sistemi conici standard. L'offset consente inoltre una maggiore integrazione dei cuscinetti, migliorando la gestione del carico radiale e assiale, aspetto particolarmente importante nei sistemi con trasmissione a cinghia o a pignone e cremagliera.

Riduttori conici

I riduttori conici utilizzano alberi intersecanti e sono disponibili nelle varianti diritte, elicoidali e con taglio a spirale. I design elicoidali e a spirale garantiscono un innesto più fluido e una maggiore efficienza. Sono economici ma generalmente mostrano una rigidità ed efficienza inferiori rispetto ai sistemi ipoidi o planetari a causa dei carichi sui cuscinetti più elevati.

Riduttori a vite senza fine

Sebbene siano in grado di garantire un'elevata riduzione a stadio singolo, i sistemi a vite senza fine soffrono di bassa efficienza e limitata capacità di retroazione, rendendoli inadatti per la maggior parte delle applicazioni servo-grade che richiedono un controllo del movimento di precisione.

Di conseguenza, le moderne applicazioni servo si basano principalmente su soluzioni ipoidi e smussate di precisione.

Metriche chiave delle prestazioni

Quando si seleziona un servoriduttore ad angolo retto, quattro parametri sono fondamentali:

1. Gioco (minuti d'arco)

Il gioco influisce direttamente sulla precisione di posizionamento nei sistemi a circuito chiuso. I riduttori ipoidi ad alte prestazioni raggiungono ≤1,3 arcmin, mentre i sistemi conici di precisione variano tra ≤2–4 arcmin. Questo livello supporta il controllo del movimento CNC e di livello semiconduttore.

2. Rigidità torsionale

Una maggiore rigidità riduce la deformazione elastica sotto carico, migliorando il tempo di assestamento e la precisione del contorno nei sistemi multiasse. La corona dentata integrata dell'alloggiamento e i cuscinetti per carichi pesanti migliorano significativamente la rigidità.

3. Coppia di uscita (nominale rispetto al picco)

La coppia nominale definisce la capacità di funzionamento continuo, mentre la coppia di picco supporta brevi eventi dinamici. Le gamme tipiche vanno da 20 Nm a 10.450 Nm, con una capacità di picco che raggiunge il 200–300% della coppia nominale.

4. Capacità di velocità di ingresso

I moderni servomotori funzionano a 3.000–6.000 giri al minuto, con varianti ad alta velocità che raggiungono i 18.000 giri al minuto. I riduttori devono sostenere queste velocità senza degradazione termica o guasti alla lubrificazione.

Vantaggi dell'integrazione del design ad angolo retto

La configurazione a 90 gradi offre numerosi vantaggi a livello di sistema oltre al risparmio di spazio:

◇ Efficienza del percorso dei cavi

La flessibilità dell'orientamento del motore riduce la tensione del cavo e migliora l'affidabilità del sistema riducendo al minimo l'affaticamento da flessione.

◇ Integrazione dell'albero cavo

Molti progetti supportano il passaggio di cavi, linee pneumatiche o fibre ottiche attraverso il foro passante, eliminando i collettori rotanti nei sistemi rotanti.

◇ Riduzione dell'inerzia

La riduzione dell'ingranaggio diminuisce l'inerzia riflessa del quadrato del rapporto. Un sistema 10:1 riduce l'inerzia di 100 volte, consentendo ai motori più piccoli di azionare in modo efficiente carichi più grandi.

◇ Flessibilità di montaggio

La compatibilità con flange standard (formati NEMA e metrici) consente l'integrazione diretta del motore senza adattatori personalizzati.

Ingegneria delle applicazioni

Diversi settori richiedono caratteristiche del cambio personalizzate:

◆ Macchine utensili CNC

Richiedono stabilità termica e precisione prolungata. I cuscinetti a basso attrito e la dissipazione del calore ottimizzata sono fondamentali.

◆  Robot collaborativi (Cobot)

Richiedono peso e inerzia ridotti con gioco estremamente ridotto per garantire un'interazione sicura tra uomo e robot e un posizionamento accurato in modalità di apprendimento.

◆ Attrezzature per l'imballaggio

Richiedete durabilità a cicli elevati in presenza di carichi start-stop ripetuti, cuscinetti resistenti alla fatica e sistemi di lubrificazione stabili.

◆ Produzione di dispositivi medici

Richiede compatibilità con camere bianche, bassa generazione di particolato e sistemi di lubrificazione sigillati a vita per prevenire la contaminazione.

Prospettiva ingegneristica del gruppo iHF

Nel Gruppo iHF, la selezione del riduttore viene trattata come un processo di ingegneria dell'applicazione piuttosto che come una decisione da catalogo. La domanda di sistemi di servo ingranaggi di precisione continua a crescere man mano che le industrie passano dai sistemi idraulici e pneumatici alle architetture servo completamente elettriche.

Si prevede che il mercato globale dei riduttori di precisione raggiungerà i 6,0 miliardi di dollari entro il 2026, con i sistemi servo-grade che rappresenteranno quasi la metà della domanda totale. Per supportare gli OEM, iHF Group fornisce supporto tecnico completo, inclusa la modellazione della coppia-velocità, l'integrazione CAD e l'analisi della corrispondenza dell'inerzia per garantire un abbinamento ottimale motore-riduttore.

Anche la resilienza della catena di fornitura è fondamentale. La variabilità nell’approvvigionamento di acciaio legato e nella capacità di lavorazione di precisione ha reso il controllo di qualità localizzato e la coerenza della produzione una priorità strategica.

Manutenzione e prestazioni del ciclo di vita

I servoriduttori ad angolo retto di alta qualità sono progettati per un funzionamento esente da manutenzione, con sistemi di lubrificazione sigillati classificati per oltre 20.000 ore di funzionamento.

Tuttavia, il monitoraggio termico rimane importante. Un aumento eccessivo della temperatura spesso indica un sovraccarico o un disallineamento. L'analisi delle vibrazioni è consigliata per la manutenzione predittiva, in cui i cambiamenti nei modelli di frequenza acustica possono indicare l'usura di cuscinetti o ingranaggi.

Le tracce di vibrazione di base dovrebbero essere registrate durante la messa in servizio per un confronto a lungo termine.

视频

Domande frequenti ad alta densità

D: Perché scegliere un riduttore ad angolo retto ipoide rispetto a una tradizionale trasmissione a vite senza fine?

R: Gli ingranaggi ipoidi si basano sull'attrito volvente, mantenendo un'efficienza del 90-96% e un gioco basso. Le trasmissioni a vite senza fine si basano sull'attrito radente, riducendo l'efficienza al 60-75% e generando carichi termici elevati inadatti per un servoindicizzazione precisa.

D: Questi riduttori possono essere montati con qualsiasi orientamento?

R: Sì. La maggior parte delle unità supporta il montaggio orizzontale, verticale o invertito. Tuttavia, è necessario verificare i livelli di riempimento del grasso specifici in base all'orientamento scelto per garantire una lubrificazione continua degli ingranaggi.

D: Come si confronta l'efficienza con i modelli planetari in linea?

R: Le configurazioni ad angolo retto comportano una lieve penalità di efficienza pari al 2-5% a causa delle perdite direzionali dello stadio smussato. Tuttavia, ciò è ampiamente controbilanciato dalla riduzione dell’ingombro e dai vantaggi ottenuti nel routing meccanico.
