Come la guida a rulli incrociati elimina la deflessione indotta dal momento nel movimento lineare di precisione

Le guide lineari standard a ricircolo di sfere raggiungono prestazioni eccellenti sotto carichi puramente radiali o assiali, ma la loro capacità di carico si degrada rapidamente se sottoposta a momenti ribaltanti, la combinazione di forza radiale e offset che crea coppia rotazionale attorno all'asse longitudinale della guida. Nell'automazione di precisione, nelle apparecchiature a semiconduttore e nei sistemi di posizionamento ottico, questi momenti non sono condizioni eccezionali ma stati operativi di routine. Un palco montato verticalmente con un carico utile sfalsato, un sistema a portale con utensili asimmetrici o una piattaforma di allineamento multiasse con sensori a sbalzo impongono tutti carichi di momento che le guide a sfera gestiscono attraverso un precarico maggiore, sezioni di binario più grandi o coppie di guide ridondanti, che aumentano l'attrito, le dimensioni dell'involucro e i costi senza affrontare la limitazione strutturale fondamentale.

La guida a rulli incrociati iHF di iHF Group rappresenta un'architettura di movimento lineare alternativa progettata specificamente per applicazioni in cui il carico combinato, inclusi componenti di momento significativi, è inerente al profilo di movimento. Disponendo i rulli cilindrici su piste ortogonali con scanalatura a V a intervalli di 90 gradi, il design dei rulli incrociati distribuisce il carico su quattro linee di contatto anziché su due, fornendo una resistenza al momento intrinseca senza penalità di attrito dipendenti dal precarico.

Architettura a rulli incrociati: la geometria della capacità di carico multidirezionale

Piste con scanalatura a V e disposizione ortogonale dei rulli

Nella slitta a rulli incrociati iHF, i rulli cilindrici rettificati di precisione sono disposti alternativamente a 90 gradi l'uno rispetto all'altro all'interno delle piste con scanalatura a V ricavate nella rotaia e nel carrello. Ciascun rullo entra in contatto con la pista in due punti, creando un totale di quattro linee di contatto portanti per set di rulli. Quando viene applicato un carico verticale (radiale), i rulli orizzontali sostengono il carico primario mentre i rulli verticali forniscono il vincolo laterale. Quando viene applicato un carico orizzontale (laterale), la distribuzione del carico si inverte. Quando viene applicato un momento ribaltante, le coppie di contatti diagonali sui lati opposti della guida resistono alla tendenza alla rotazione attraverso il carico differenziale.

Questa geometria contrasta fondamentalmente con le guide a sfere, dove il carico viene trasportato su due punti di contatto ad arco gotico per sfera e la resistenza del momento dipende interamente dalla moltiplicazione dell'angolo di contatto indotta dal precarico. L'architettura a rulli incrociati raggiunge una capacità di momento equivalente a livelli di precarico sostanzialmente inferiori, o una capacità di momento significativamente più elevata a precarico equivalente, perché la disposizione ortogonale dei rulli crea un vincolo geometrico intrinseco anziché fare affidamento sulla deformazione elastica per la stabilità.

Caratteristiche di precarico e attrito

Il precarico nelle guide lineari elimina il gioco interno per prevenire il gioco e aumentare la rigidità, ma introduce un attrito radente proporzionale all'entità del precarico. Nelle guide a sfere, la capacità del momento richiesta per le applicazioni di precisione spesso richiede livelli di precarico che aumentano l'attrito iniziale del 200-300% rispetto alle configurazioni con gioco.

La guida a rulli incrociati iHF raggiunge rigidità e capacità di momento equivalenti con livelli di precarico inferiori del 40-60% rispetto a sistemi di guida a sfere comparabili. Questa riduzione si traduce direttamente in minori requisiti di coppia motrice, dimensioni ridotte del motore, minore generazione di calore e maggiore durata del lubrificante. Per le applicazioni in cui il movimento fluido a basse velocità è fondamentale (stadi per interferometria laser, scanner per microscopi a forza atomica o sistemi di erogazione di precisione) la minore ondulazione di attrito delle guide a rulli incrociati elimina i fenomeni di stick-slip che il precarico della guida delle sfere può indurre.

Produzione di precisione e controllo dimensionale

Rettifica delle piste e selezione dei rulli

Le prestazioni di una guida a rulli incrociati dipendono dalla precisione geometrica delle piste con scanalatura a V e dall'uniformità dimensionale della popolazione di rulli. Il processo di produzione del Gruppo iHF utilizza la rettifica CNC dei profili delle piste con una precisione della forma entro 1 micrometro e una finitura superficiale inferiore a Ra 0,2 micrometri. Questa precisione garantisce che il contatto dei rulli avvenga lungo l'intera linea di contatto teorica anziché concentrarsi nei punti più alti che causerebbero stress localizzato e affaticamento prematuro.

I rulli sono rettificati con precisione e suddivisi in classi di diametro con granularità di 0,5 micrometri. Ciascuna slitta a rulli incrociati iHF è assemblata con rulli selezionati da classi di diametro corrispondenti per garantire una distribuzione uniforme del carico su tutte le linee di contatto. Questa disciplina di smistamento impedisce la concentrazione del carico che si verifica quando rulli di diametro misto condividono una pista, dove i rulli più grandi trasportano un carico sproporzionato e i rulli più piccoli forniscono un vincolo inadeguato.

Verifica della rettilineità e del parallelismo

Dopo l'assemblaggio, ciascuna slitta viene sottoposta a misurazione della rettilineità mediante interferometria laser o superfici di riferimento di precisione in granito. Le specifiche di rettilineità di 3 micrometri per 100 mm di lunghezza della corsa sono standard, con gradi di precisione di 1 micrometro disponibili per applicazioni di metrologia e semiconduttori. Il parallelismo tra le superfici di riferimento del binario e del carrello viene verificato entro 2 micrometri sull'intera lunghezza della corsa, garantendo che le configurazioni impilate multiasse mantengano relazioni ortogonali senza errori cumulativi.

Ingegneria della capacità di carico e della rigidità

Indici di carico statico e dinamico

I valori nominali di carico delle slitte a rulli incrociati iHF sono calcolati in base alla norma ISO 14728-1, con la capacità di carico statico (C₀) che rappresenta il carico che induce una deformazione permanente di 0,0001 volte il diametro del rullo al contatto con il carico più pesante e la capacità di carico dinamico (C) che rappresenta il carico sotto il quale il 90% delle slitte identiche raggiunge una durata di viaggio di 100 km.

Per una tipica slitta a rulli incrociati iHF con diametro del rullo di 15 mm e larghezza della guida di 30 mm, la capacità di carico statico supera 50 kN in direzione radiale, 30 kN in direzione laterale e una capacità di momento di 500 Nm negli assi di beccheggio e imbardata. Questi valori superano sostanzialmente quelli delle guide a sfere con dimensioni di ingombro equivalenti, consentendo progetti di macchine compatte che richiederebbero sezioni di guida a sfere significativamente più grandi o configurazioni a doppia rotaia.

Rigidità e deflessione sotto carico momento

Il fattore critico di differenziazione delle prestazioni per le guide a rulli incrociati è la deflessione sotto carico di momento. Quando viene applicato un momento ribaltante, il carrello ruota attorno all'asse longitudinale della rotaia di un angolo proporzionale al momento e inversamente proporzionale alla rigidezza torsionale. La guida a rulli incrociati iHF raggiunge una rigidità angolare di 500-800 Nm/minuto d'arco per le configurazioni standard, rispetto a 150-250 Nm/minuto d'arco per guide a sfere equivalenti. Questo vantaggio di rigidità da 3:1 a 4:1 si traduce direttamente nel mantenimento della precisione di posizionamento in condizioni di carico utile variabili, un fattore decisivo nell'automazione di precisione in cui la deflessione del punto centrale dell'utensile deve rimanere entro tolleranze micrometriche.

Ingegneria applicativa: dove le guide a rulli incrociati offrono un valore differenziato

Manipolazione e ispezione dei wafer semiconduttori

Gli stadi wafer nelle apparecchiature di litografia, ispezione e test delle sonde funzionano in ambienti sotto vuoto o camere bianche con requisiti di posizionamento submicrometrici. La bassa generazione di particelle dello scivolo a rulli incrociati iHF (nessun tubo di ritorno a ricircolo di sfere), la compatibilità con il vuoto e l'elevato rapporto rigidità/massa lo rendono ottimale per queste applicazioni. Il Gruppo iHF fornisce lubrificanti cotti sotto vuoto e materiali a basso degassamento per l'integrazione nella litografia EUV e nei sistemi di ispezione con fascio di elettroni.

Sistemi di allineamento ottico di precisione

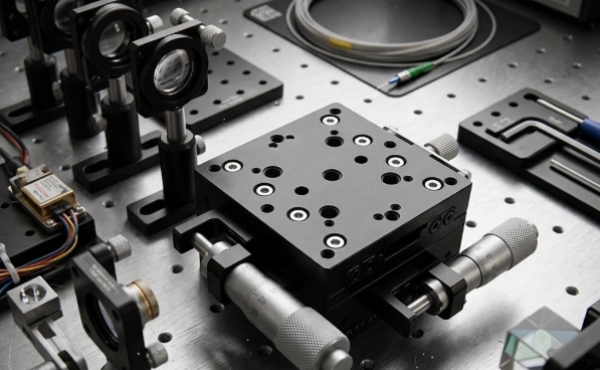

La guida del raggio laser, il posizionamento del braccio di riferimento dell'interferometro e l'allineamento ottico adattivo richiedono un movimento lineare con risoluzione su scala nanometrica e deviazione angolare minima. La bassa ondulazione di attrito e l'elevata rigidità torsionale della guida a rulli incrociati iHF consentono agli azionamenti piezoelettrici o a bobina mobile di ottenere un movimento fluido e continuo senza il dithering che la variazione dell'attrito della guida a sfera può introdurre.

Imaging medico e radioterapia

I portali dello scanner TC, i tavoli di posizionamento del paziente con acceleratore lineare e i bracci dei robot chirurgici richiedono un movimento lineare con elevata capacità di carico, resistenza alle radiazioni e accessibilità per la manutenzione. L'architettura aperta dello scivolo a rulli incrociati iHF (nessun elemento di ricircolo per intrappolare i detriti) e le opzioni di costruzione in acciaio inossidabile soddisfano questi requisiti con intervalli di manutenzione superiori a 10.000 ore.

Metrologia e macchine di misura a coordinate

Gli assi della CMM e gli stadi del profilometro di superficie richiedono una precisione geometrica che non si degradi sotto le forze di contatto della sonda o le masse variabili del pezzo. La capacità di momento intrinseca della slitta a rulli incrociati iHF mantiene rettilineità e ortogonalità in queste condizioni di carico variabili, dove le guide a sfere richiederebbero una ricalibrazione continua o una massa strutturale eccessiva per compensare la conformità.

视频

Domande frequenti

D: Qual è la lunghezza massima della corsa disponibile per la slitta a rulli incrociati iHF?

R: Le lunghezze di corsa standard vanno da 25 mm a 1.500 mm con incrementi di 25 mm, con lunghezze personalizzate disponibili fino a 3.000 mm per applicazioni specializzate. Percorrenze più lunghe richiedono la considerazione della deflessione della rotaia sotto il peso proprio e i carichi applicati; iHF Group fornisce analisi strutturali per determinare la sezione ottimale della rotaia e la spaziatura dei supporti per configurazioni specifiche.

D: La guida a rulli incrociati iHF può funzionare senza lubrificazione in ambienti sterili?

R: Anche se il funzionamento completamente a secco è possibile con rivestimenti e materiali specializzati, le tipiche applicazioni per camere bianche utilizzano una lubrificazione minima con grassi perfluoropolieterei (PFPE) che presentano una pressione di vapore e una generazione di particelle estremamente basse. I vetrini compatibili con le camere bianche di iHF Group sono assemblati e confezionati in ambienti di Classe 100 con protocolli di pulizia convalidati.

D: Come si confronta in termini di costi la guida a rulli incrociati iHF con i sistemi di guida a sfere equivalenti?

R: Il costo unitario è in genere superiore del 20-40% rispetto alle guide a sfere comparabili, ma il costo totale del sistema spesso favorisce l'architettura a rulli incrociati quando si incorporano l'eliminazione delle configurazioni a doppia guida, il dimensionamento ridotto del motore grazie al minore attrito e gli intervalli di manutenzione prolungati. iHF Group fornisce analisi del costo totale di proprietà per requisiti applicativi specifici.

D: Qual è il livello di precarico consigliato e può essere regolato sul campo?

R: Il precarico standard è impostato in fabbrica tramite l'adattamento selettivo del diametro dei rulli e la regolazione dello spessore, ottenendo in genere un precarico leggero (2-4% della capacità di carico dinamico) per l'automazione generale o un precarico medio (5-8%) per applicazioni di precisione. La regolazione del precarico richiede lo smontaggio e la sostituzione del rullo; iHF Group consiglia l'assistenza in fabbrica per la modifica del precarico per mantenere le specifiche prestazionali.

D: Sono disponibili versioni in acciaio inossidabile o resistenti alla corrosione?

R: Sì, iHF Group offre piste e rulli in acciaio inossidabile 440C per ambienti corrosivi o camere bianche e alloggiamenti in acciaio inossidabile 304 per applicazioni di lavaggio. Sono disponibili opzioni con rulli in ceramica (nitruro di silicio) per requisiti di estrema resistenza alla corrosione o isolamento elettrico.
