Pulegge dentate ad alta coppia di tipo a morsetto iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Le pulegge dentate a morsetto iHF garantiscono un'installazione rapida, un'elevata precisione di posizionamento ripetuto e una struttura compatta, progettate per i sistemi di trasmissione delle macchine per imballaggio che richiedono specifiche rigorose in termini di spazio e precisione.

Elevata capacità di coppia : la distribuzione uniforme della forza su albero e mozzo garantisce una trasmissione di coppia superiore per l'uso con carichi elevati e ad alta velocità.

Collegamento senza gioco : il design a morsetto garantisce una calzata rigida e precisa, prevenendo disallineamenti e migliorando il controllo del movimento.

Installazione semplice : non sono necessarie scanalature o viti di fissaggio; il montaggio e la rimozione rapidi riducono i tempi di fermo.

Protezione dell'albero : il serraggio a frizione evita danni superficiali, prolungando la durata utile dell'albero.

Alta precisione : la geometria ottimizzata dei denti e le tolleranze ristrette garantiscono tempi e sincronizzazione precisi.

Ampia gamma di applicazioni : disponibili in più profili, adatti per i settori dell'automazione, dei nastri trasportatori, dell'imballaggio, del CNC, del tessile e della stampa.

Nei moderni sistemi di trasmissione di potenza, le pulegge dentate ad alta coppia iHF a morsetto si sono affermate come una soluzione affidabile per i settori che richiedono precisione, durata ed elevata efficienza. A differenza delle tradizionali pulegge con chiavetta, le pulegge a morsetto utilizzano un sistema di serraggio ad attrito avanzato che garantisce un trasferimento affidabile della coppia senza chiavette o viti di fissaggio. Questo design innovativo non solo migliora le prestazioni, ma prolunga anche la durata dell'intero sistema di trasmissione.

Get a free quote

Pulegge dentate ad alta coppia di tipo a morsetto iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Pulegge dentate ad alta coppia a morsetto S3M

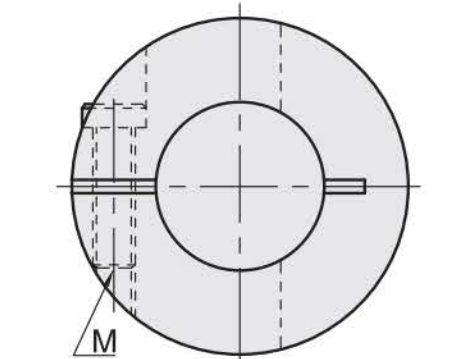

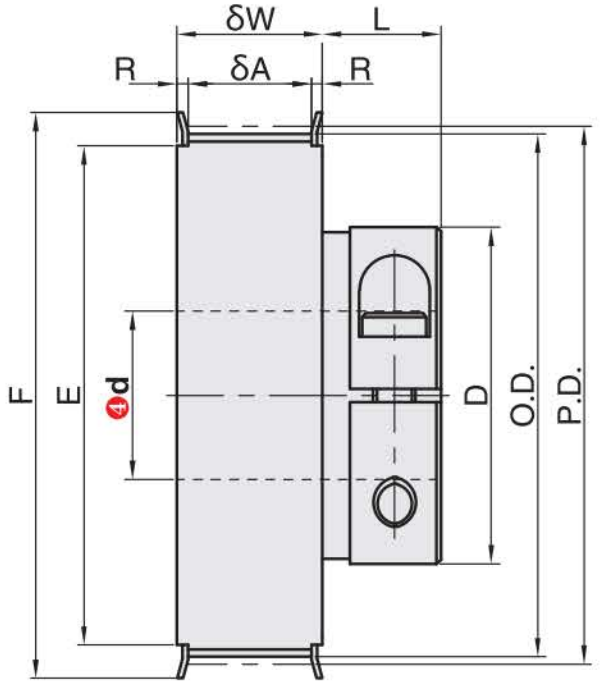

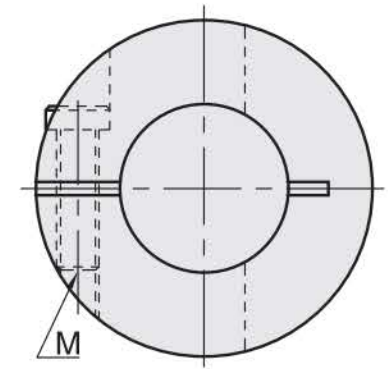

Tipo			Tipo D	Dipartimento di Polizia	OD	D	F	E	L	Bullone di serraggio
Categoria	Numero di denti	Classificazione (larghezza nominale)	Tipo D	Dipartimento di Polizia	OD	D	F	E	L	M	Coppia di serraggio (Nm)
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0,4
	26		4	24.83	24.07		28	18
	28		4	26.74	25,98		30	20
	30		6~8	28.65	27,89	20	32	23
	32		6~8	30.56	29,8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45,84	45.07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

Pulegge dentate ad alta coppia a morsetto HTD3M

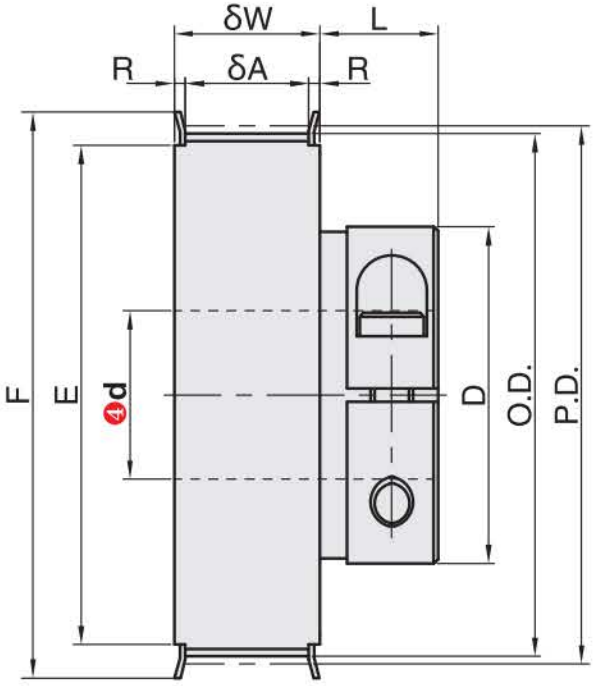

Tipo			Tipo D	Dipartimento di Polizia	OD	D	F	E	L	Bullone di serraggio
Categoria	Numero di denti	Classificazione (larghezza nominale)	Tipo D	Dipartimento di Polizia	OD	D	F	E	L	M	Coppia di serraggio (Nm)
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0,4
	26		4	24.83	24.07		28	18
	28		4	26.74	25,98		30	20
	30		6~8	28.65	27,89	20	32	23
	32		6~8	30.56	29,8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45,84	45.07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

Pulegge dentate ad alta coppia a morsetto S5M

Tipo			Tipo D	Dipartimento di Polizia	OD	D	F	E	L	Bullone di serraggio
Categoria	Numero di denti	Classificazione (larghezza nominale)								M	Coppia di serraggio (Nm)
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39,79	38,83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63,66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75,43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79,58	78,62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95,49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

Pulegge dentate ad alta coppia con morsetto HTD5M

Tipo			Tipo D	Dipartimento di Polizia	OD	D	F	E	L	Bullone di serraggio
Categoria	Numero di denti	Classificazione (larghezza nominale)								M	Coppia di serraggio (Nm)
HTD5M AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39,79	38,83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63,66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75,43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79,58	78,62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95,49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

Pulegge dentate ad alta coppia a morsetto S8M

Tipo			Tipo D	Dipartimento di Polizia	OD	D	F	E	L	Bullone di serraggio
Categoria	Numero di denti	Classificazione (larghezza nominale)								M	Coppia di serraggio (Nm)
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10~14	50,93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54,65	41	61	45	16	5	6
	24		12~19	61.12	59,74	46	67	50
	25		12~19	63,66	62.29		70	56
	28		15~19	71.3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

Pulegge dentate ad alta coppia con morsetto HTD8M

Tipo			Tipo D	Dipartimento di Polizia	OD	D	F	E	L	Bullone di serraggio
Categoria	Numero di denti	Classificazione (larghezza nominale)								M	Coppia di serraggio (Nm)
HTD8M AW	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10~14	50,93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54,65	41	61	45	16	5	6
	24		12~19	61.12	59,74	46	67	50
	25		12~19	63,66	62.29		70	56
	28		15~19	71.3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

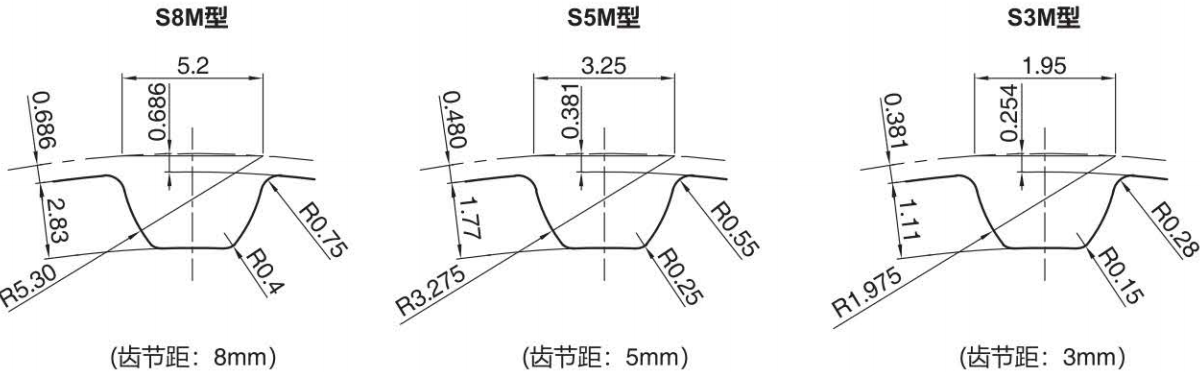

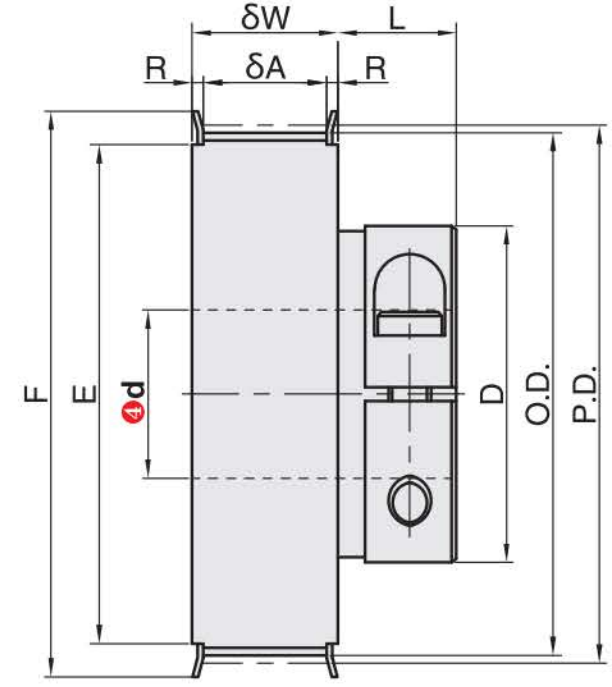

Pulegge dentate ad alta coppia a morsetto S3M

AW**S3MC060

S3MC100

(Passo dei denti: 3,0 mm)

AW**S5MC100 R=2 (S3M)

(Passo denti: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150

S8MC250

(Passo denti: 8,0 mm)

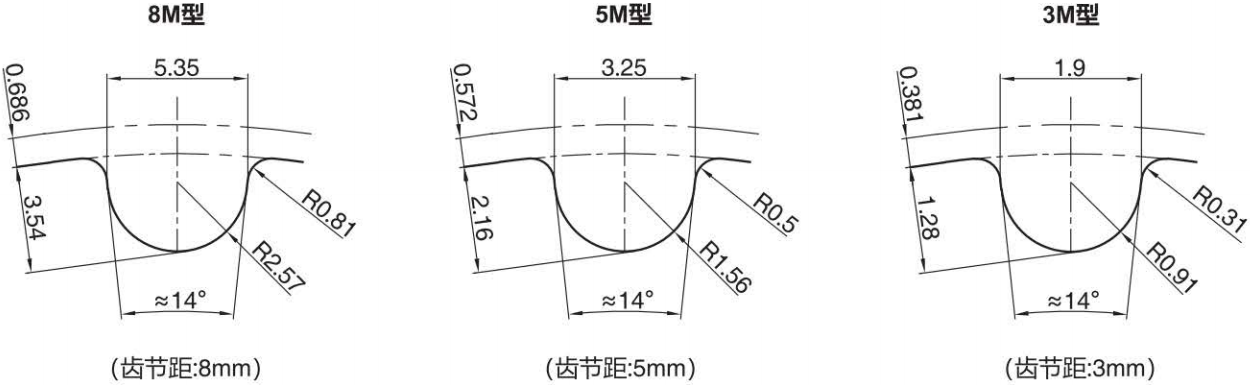

Le dimensioni della scanalatura dei denti possono variare leggermente a seconda del numero di denti.
La superficie interna del foro dell'albero potrebbe non essere trattata.

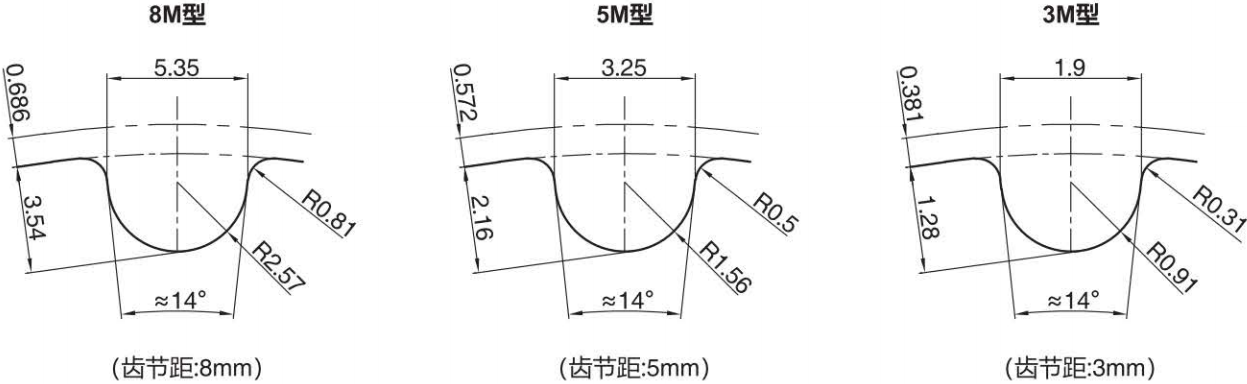

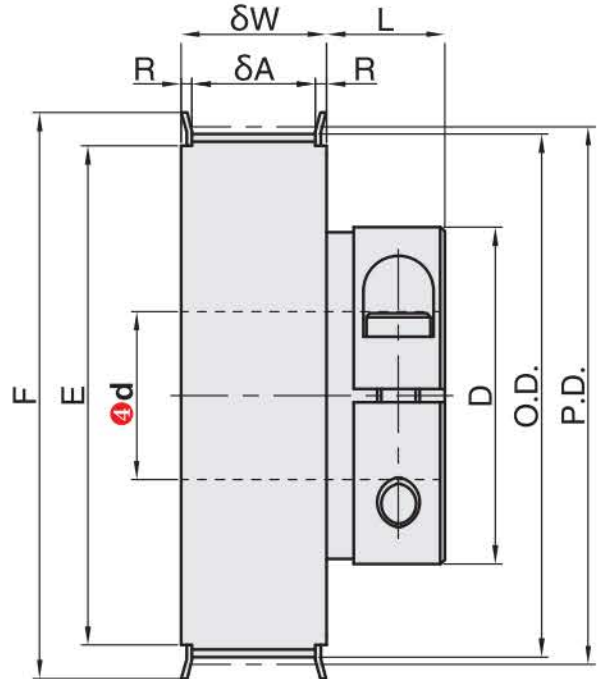

Pulegge dentate ad alta coppia a morsetto HTD3M

AW**3MC060

3MC100

(Passo dei denti: 3,0 mm)

AW**5MC100 R=2 (modello 3M)

5MC150 R=2,5 (modelli 5M e 8M)

(Passo denti: 5,0 mm)

AW**8MC150

8MC250

(Passo denti: 8,0 mm)

Le dimensioni delle scanalature possono variare leggermente a seconda del numero di denti.
La superficie interna del foro dell'albero potrebbe non essere trattata.

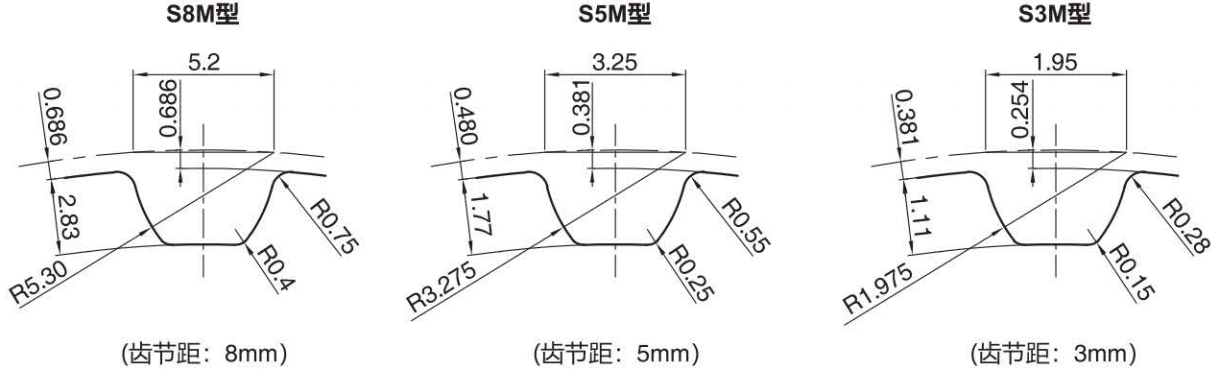

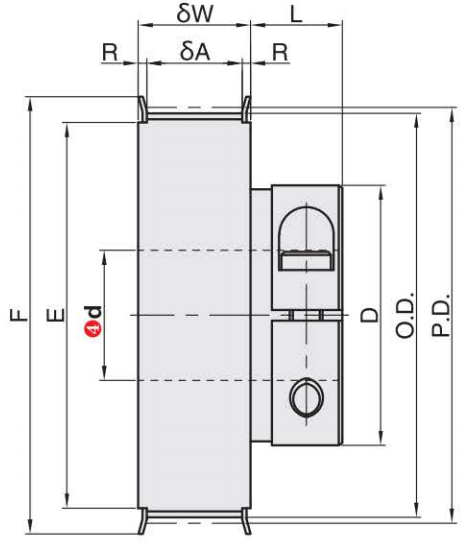

Pulegge dentate ad alta coppia a morsetto S5M

AW**S3MC060 S3MC100

(Passo dei denti: 3,0 mm)

AW**S5MC100 S5MC150 R=2 (S3M)

(Passo denti: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150 S8MC250

(Passo denti: 8,0 mm)

Le dimensioni della scanalatura dei denti possono variare leggermente a seconda del numero di denti.
La superficie interna del foro dell'albero potrebbe non essere trattata.

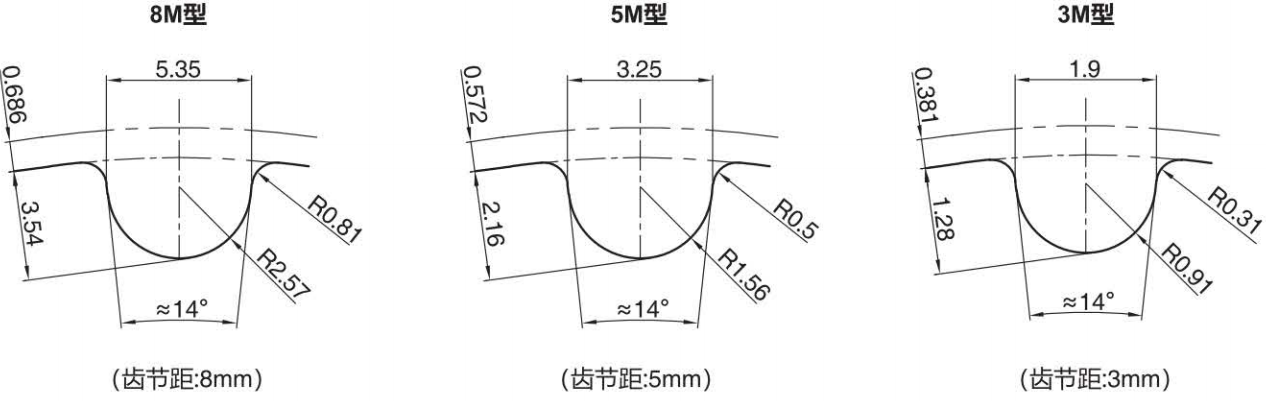

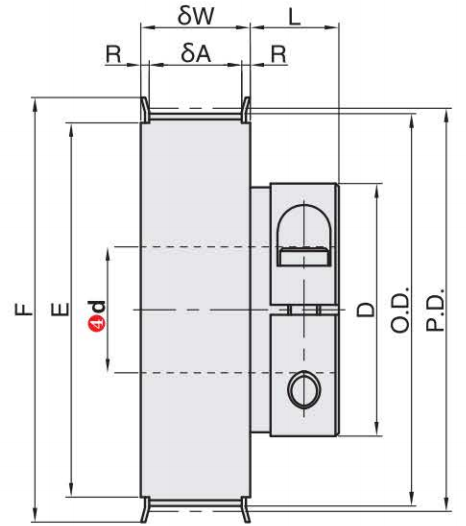

Pulegge dentate ad alta coppia con morsetto HTD5M

AW**3MC060

3MC100

(Passo dei denti: 3,0 mm)

AW**5MC100 5MC150 R=2 (modello 3M)

(Passo denti: 5,0 mm) R=2,5 (modelli 5M e 8M)

AW**8MC150

8MC250

(Passo denti: 8,0 mm)

Le dimensioni della scanalatura dei denti possono variare leggermente a seconda del numero di denti.
La superficie interna del foro dell'albero potrebbe non essere trattata.

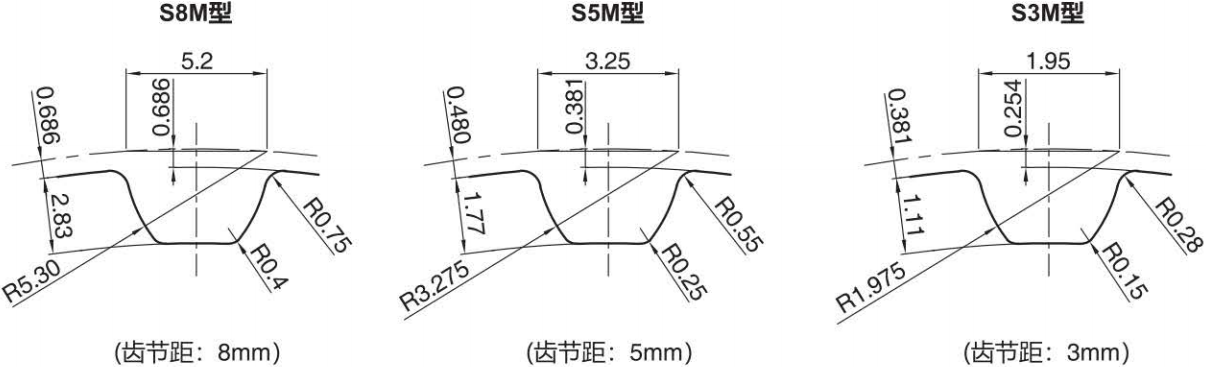

Pulegge dentate ad alta coppia a morsetto S8M

AW**S3MC060

S3MC100

(Passo dei denti: 3,0 mm)

AW**S5MC100 R=2 (S3M)

S5MC150 R=2,5 (S5M, S8M)

(Passo denti: 5,0 mm)

AW**S8MC150

S8MC250

(Passo denti: 8,0 mm)

Le dimensioni della scanalatura dei denti possono variare leggermente a seconda del numero di denti.
La superficie interna del foro dell'albero potrebbe non essere trattata.

Pulegge dentate ad alta coppia con morsetto HTD8M

AW**3MC060

3MC100

(Passo dei denti: 3,0 mm)

AW**5MC100 R=2 (modello 3M)

5MC150 R=2,5 (modelli 5M, 8M)

(Passo denti: 5,0 mm)

AW**8MC150

8MC250

(Passo denti: 8,0 mm)

Le dimensioni della scanalatura dei denti possono variare leggermente a seconda del numero di denti.
La superficie interna del foro dell'albero potrebbe non essere trattata.

*
*
*
