Puleggia di distribuzione con bloccaggio senza chiave ad alta coppia iHF per uso industriale
Le pulegge dentate senza chiavetta iHF serie High-Torque (modelli SM/HTDM/PM, passo 3 mm/5 mm/8 mm) sono specificamente progettate per applicazioni di trasmissione ad alta coppia. Tra queste rientrano le serie S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P5M/P8M.
:
Elevata capacità di coppia : la forza di serraggio uniforme garantisce una trasmissione affidabile della coppia per applicazioni ad alto carico e ad alta velocità.
Senza gioco : la vestibilità rigida elimina il gioco, migliorando la sincronizzazione e la stabilità del sistema.
Installazione semplice : nessuna scanalatura o vite di fissaggio; montaggio e rimozione rapidi senza attrezzi speciali.
Protezione dell'albero : previene danni alla superficie dell'albero, prolungando la durata dei componenti.
Alta precisione : il design ottimizzato dei denti garantisce tempi precisi e un funzionamento fluido.
Applicazioni versatili : adatte per automazione, nastri trasportatori, CNC, imballaggio, tessile e robotica.
La puleggia dentata con bloccaggio senza chiavetta iHF High Torque è progettata per soddisfare le esigenze più esigenti della moderna trasmissione di potenza industriale. Grazie al robusto design con bloccaggio senza chiavetta, offre una capacità di coppia superiore, elevata precisione e prestazioni affidabili in un'ampia gamma di applicazioni.

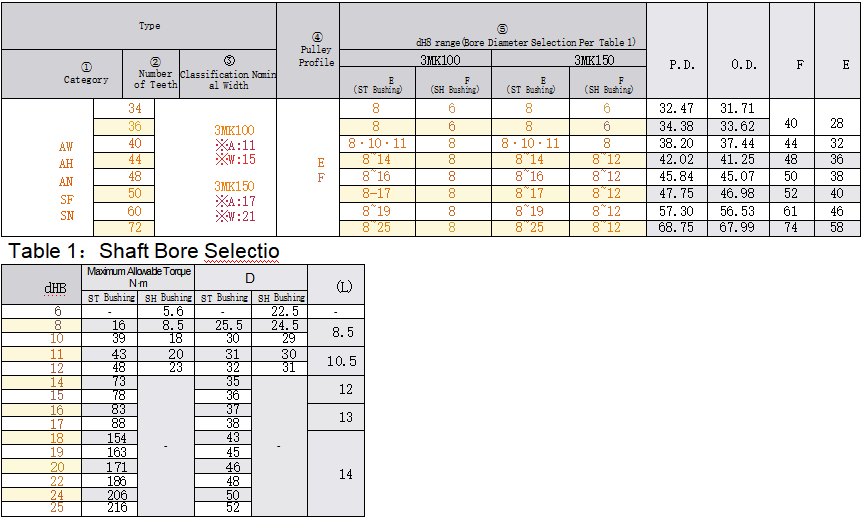

Puleggia per cinghia di distribuzione senza chiave ad alta coppia S3M
| Tipo | Materiale | Trattamento superficiale | |||||
| Larghezza della cinghia: 10 mm | Larghezza della cinghia: 15 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 11 M: 15 | A: 17 M: 21 | ||||||
| AW**S3MK100 | AW**S3MK150 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**S3MK100 | AH**S3MK150 | Anodizzazione dura | |||||
| AN**S3MK100 | AN**S3MK150 | nichelatura | |||||
| SF**S3MK100 | SF**S3MK150 | S45C | SPCC | S45C | Rivestimento in ossido nero | ||
| Numero di serie S3MK100 | Numero di serie**S3MK150 | nichelatura | |||||

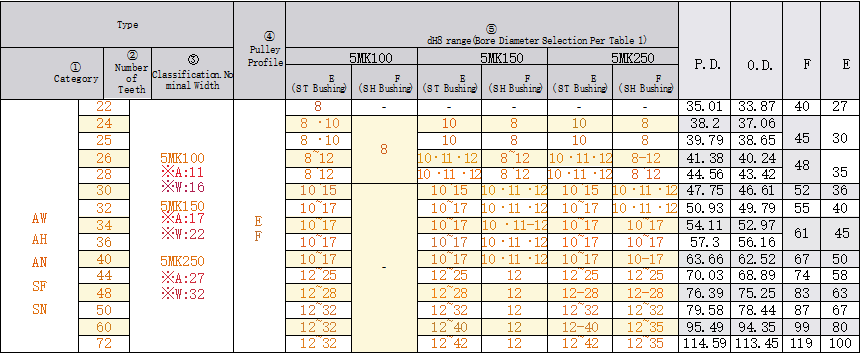

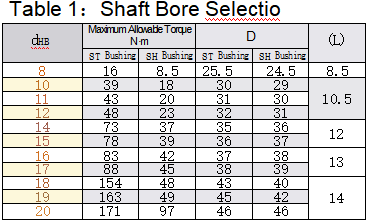

Puleggia per cinghia di distribuzione senza chiave ad alta coppia S5M
| Tipo | Materiale | Trattamento superficiale | ||||||
| Larghezza della cinghia: 10 mm | Larghezza della cinghia: 15 mm | Larghezza della cinghia: 25 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 11 M: 16 | A: 17 M: 22 | A: 27 M: 32 | ||||||
| AW**S5MK100 | AW**S5MK150 | AW**S5MK250 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**S5MK100 | AH**S5MK150 | AH**S5MK250 | Anodizzazione dura | |||||
| AN**S5MK100 | AN**S5MK150 | AN**S5MK250 | nichelatura | |||||
| SF**S5MK100 | SF**S5MK150 | Modello SF**S5MK250 | S45C | SPCC | S45C | Rivestimento in ossido nero | ||
| Numero di serie**S5MK100 | Numero di serie**S5MK150 | Numero di serie**S5MK250 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia S8M
| Tipo | Materiale | Trattamento superficiale | |||||||
| Larghezza della cinghia: 15 mm | Larghezza della cinghia: 25 mm | Larghezza della cinghia: 30 mm | Larghezza della cinghia: 40 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 17 M: 22 | A: 28 M: 33 | A: 33 M: 38 | A: 44 M: 49 | ||||||
| AW**S8MK150 | AW**S8MK250 | AW**S8MK300 | AW**S8MK400 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**S8MK150 | AH**S8MK250 | AH**S8MK300 | AH**S8MK400 | Anodizzazione dura | |||||
| Modello SF**S8MK150 | Modello SF**S8MK250 | Modello SF**S8MK300 | SF**S8MK400 | S45C | SPCC | S45C | Rivestimento in ossido nero | ||
| Numero di serie**S8MK150 | Numero di serie**S8MK250 | Numero di serie**S8MK300 | Numero di serie**S8MK400 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD3M
| Tipo | Materiale | Trattamento superficiale | |||||
| Larghezza della cinghia: 10 mm | Larghezza della cinghia: 15 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 11 M: 15 | A: 17 M: 21 | ||||||
| AW**3MK100 | AW**3MK150 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**3MK100 | AH**3MK150 | Anodizzazione dura | |||||
| AN**3MK100 | AN**3MK150 | nichelatura | |||||
| SF**3MK100 | Modello SF**3MK150 | S45C | S45C | S45C | Rivestimento in ossido nero | ||
| SN**3MK100 | SN**3MK150 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD5M
| Tipo | Materiale | Trattamento superficiale | ||||||
| Larghezza della cinghia: 10 mm | Larghezza della cinghia: 15 mm | Larghezza della cinghia: 25 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 11 M: 16 | A: 17 M: 22 | A: 27 M: 32 | ||||||
| AW**5MK100 | AW**5MK150 | AW**5MK250 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**5MK100 | AH**5MK150 | AH**5MK250 | Anodizzazione dura | |||||
| AN**5MK100 | AN**5MK150 | AN**5MK250 | nichelatura | |||||
| SF**5MK100 | Modello SF**5MK150 | Modello SF**5MK250 | S45C | SPCC | S45C | Rivestimento in ossido nero | ||
| SN**5MK100 | Numero di serie**5MK150 | Numero di serie**5MK250 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD8M
| Tipo | Materiale | Trattamento superficiale | |||||||
| Larghezza della cinghia: 15 mm | Larghezza della cinghia: 25 mm | Larghezza della cinghia: 30 mm | Larghezza della cinghia: 40 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 17 M: 22 | A: 28 M: 33 | A: 33 M: 38 | A: 44 M: 49 | ||||||
| AW**8MK150 | AW**8MK250 | AW**8MK300 | AW**8MK400 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AB**8MK150 | AB**8MK250 | AB**8MK300 | AB**8MK400 | Anodizzazione nera | |||||
| AH**8MK150 | AH**8MK250 | AH**8MK300 | AH**8MK400 | Anodizzazione dura | |||||
| AN**8MK150 | AN**8MK250 | AN**8MK300 | AN**8MK400 | nichelatura | |||||
| Modello SF**8MK150 | Modello SF**8MK250 | Modello SF**8MK300 | Modello SF**8MK400 | S45C | SPCC | S45C | Rivestimento in ossido nero | ||
| Numero di serie**8MK150 | Numero di serie**8MK250 | Numero di serie SN**8MK300 | Numero di serie SN**8MK400 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia P5M
| Tipo | Materiale | Trattamento superficiale | |||||
| Larghezza della cinghia: 10 mm | Larghezza della cinghia: 15 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 11,6 W: 16 | A: 16,6 W: 21 | ||||||
| AW**P5MK100 | AW**P5MK150 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AN**P5MK100 | AN**P5MK150 | nichelatura | |||||
| SF**P5MK100 | SF**P5MK150 | S45C | S45C | S45C | Rivestimento in ossido nero | ||
| SN**P5MK100 | Numero di serie P5MK150 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia P8M
| Tipo | Materiale | Trattamento superficiale | |||||
| Larghezza della cinghia: 15 mm | Larghezza della cinghia: 25 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 16,8 W: 22 | A: 27,8 W: 33 | ||||||
| AW**P8MK150 | AW**P8MK250 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**P8MK150 | AH**P8MK250 | Anodizzazione dura | |||||
| AN**P8MK150 | AN**P8MK250 | nichelatura | |||||
| - | SF**P8MK250 | S45C | S45C | S45C | Rivestimento in ossido nero | ||
| - | Numero di serie P8MK250 | nichelatura | |||||
Puleggia per cinghia di distribuzione senza chiave ad alta coppia S3M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia S5M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia S8M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD3M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD5M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD8M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia P5M
Puleggia per cinghia di distribuzione senza chiave ad alta coppia P8M

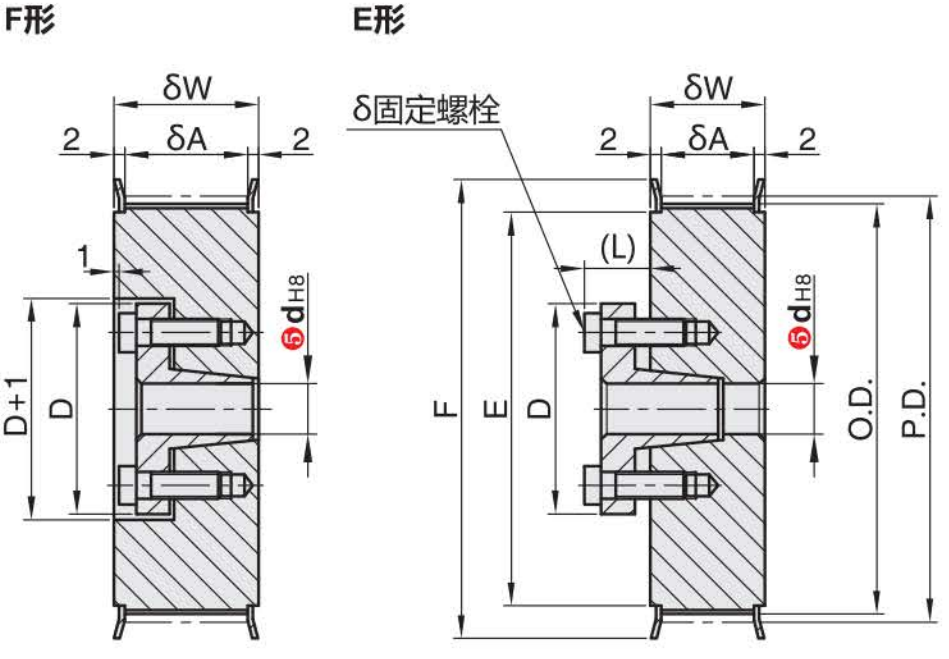

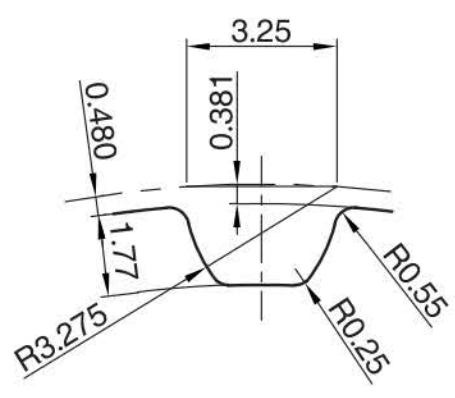

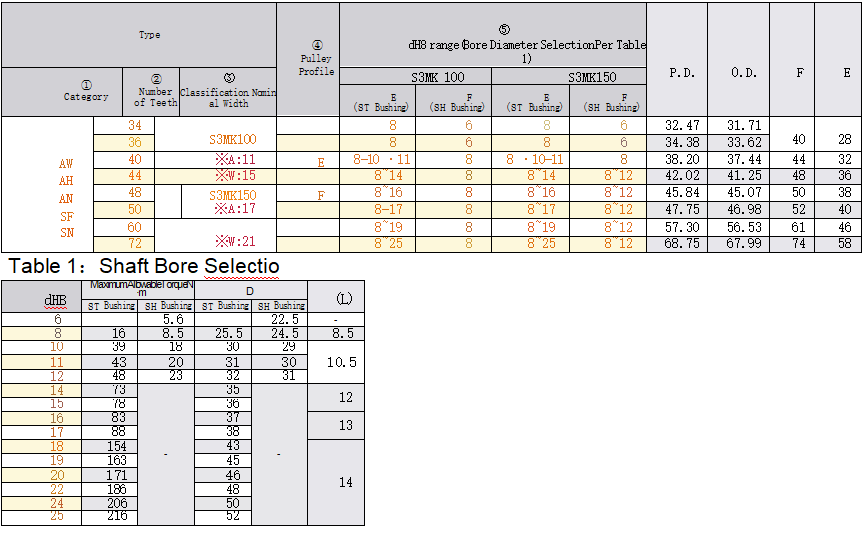

Puleggia per cinghia di distribuzione senza chiave ad alta coppia S3M

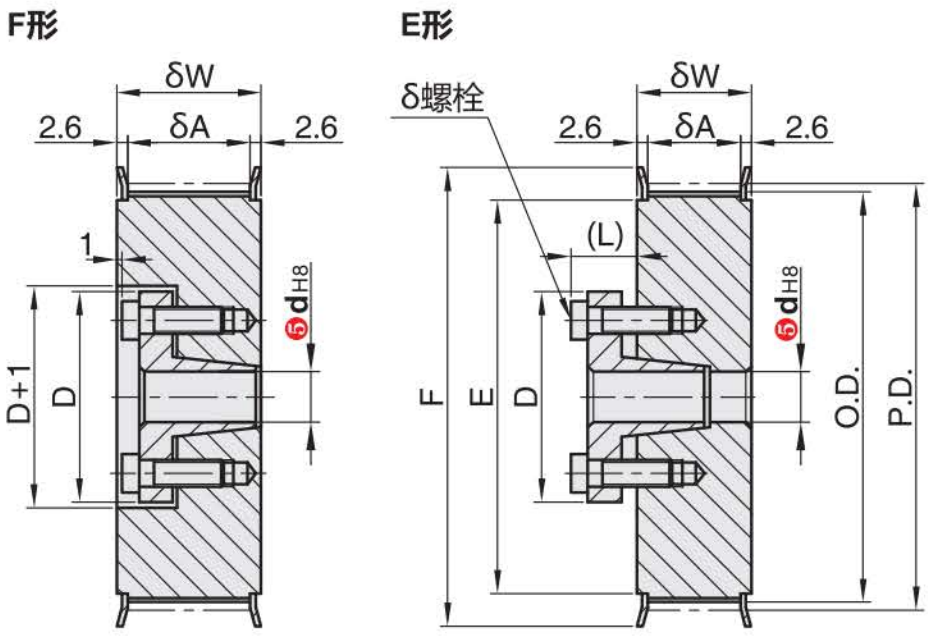

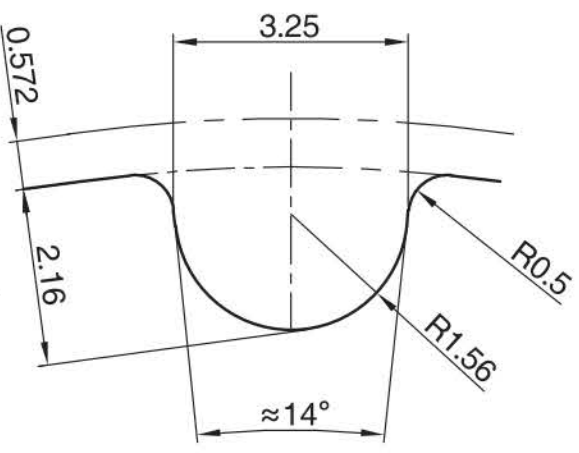

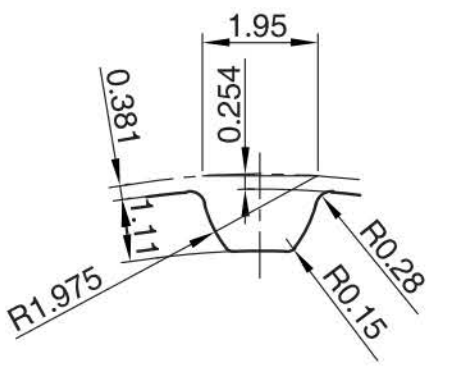

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (3 mm)

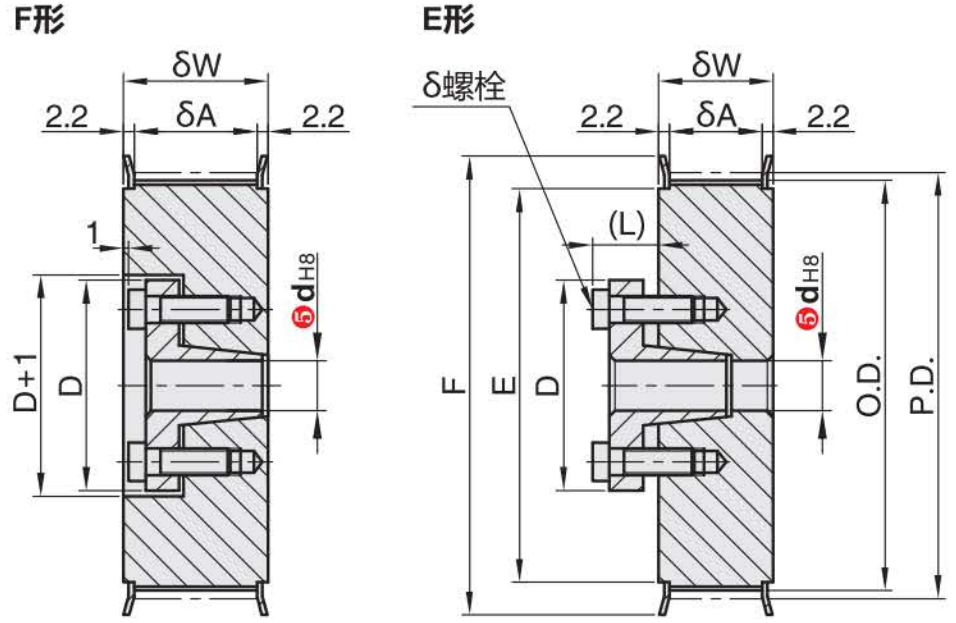

Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.

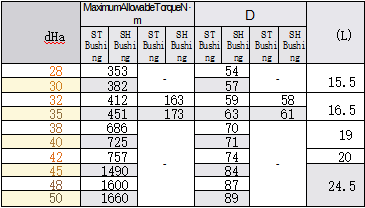

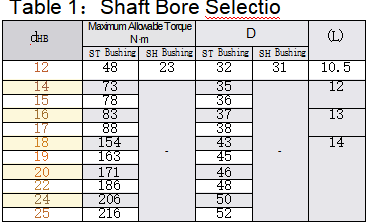

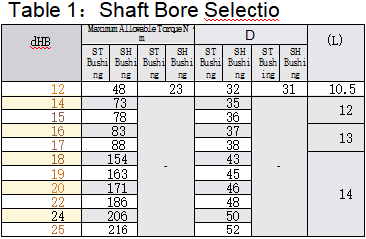

Le boccole sono disponibili in due tipi: ST e SH.

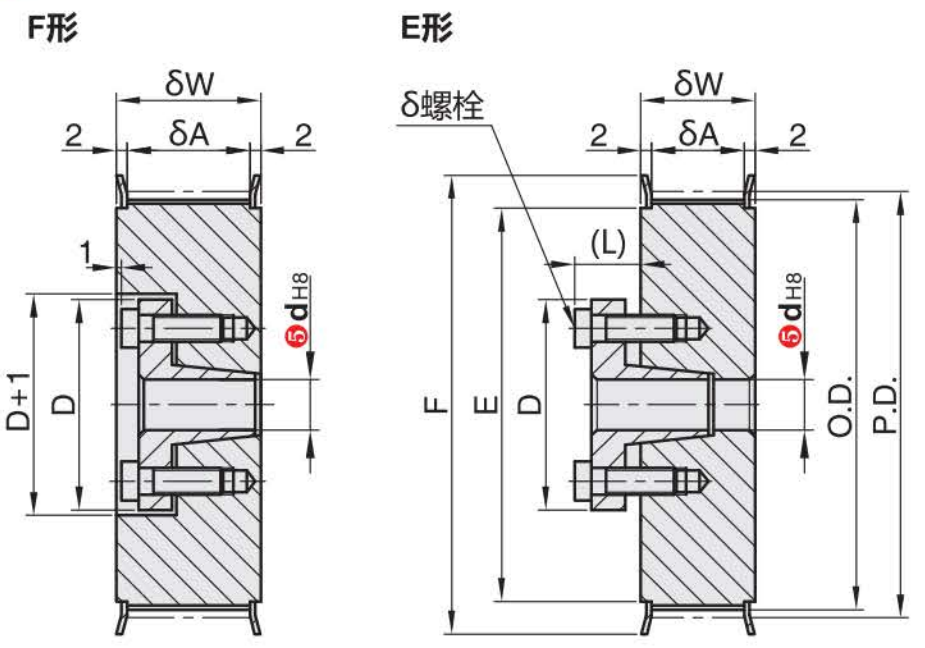

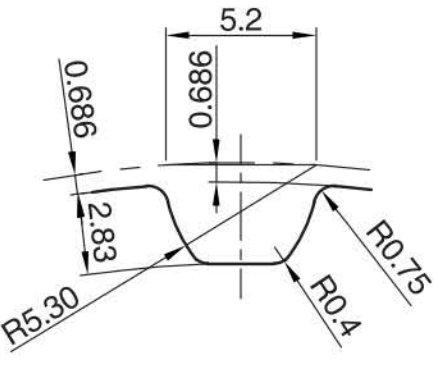

Puleggia per cinghia di distribuzione senza chiave ad alta coppia S5M

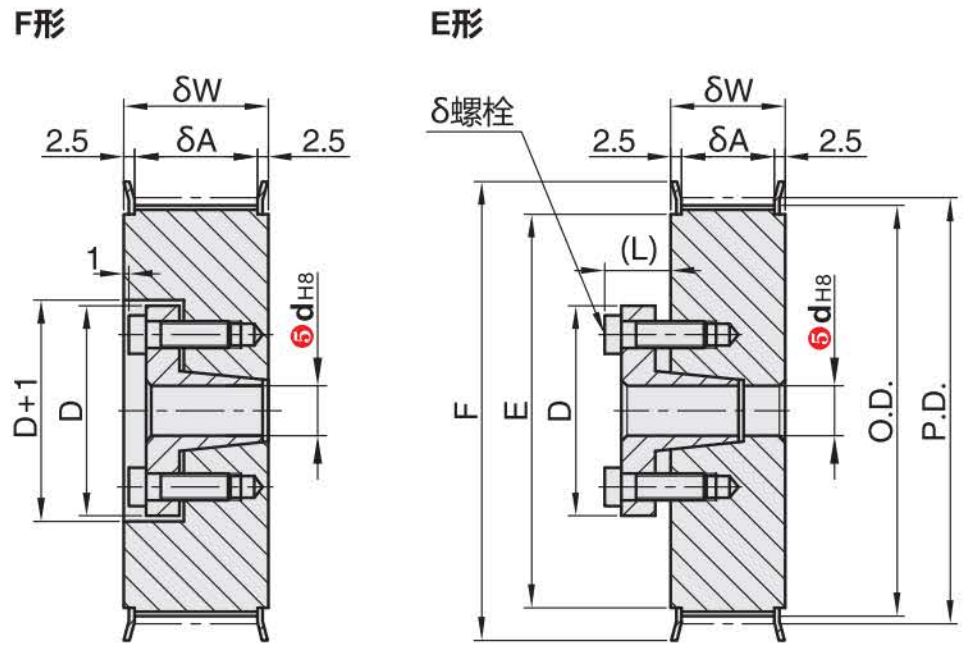

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (5 mm)
La flangia è rivettata.
La superficie interna del foro dell'albero potrebbe non essere trattata.
La dimensione Y (interna) si riferisce a diametri dell'albero pari o superiori a 12 mm.
Con boccola MLM.

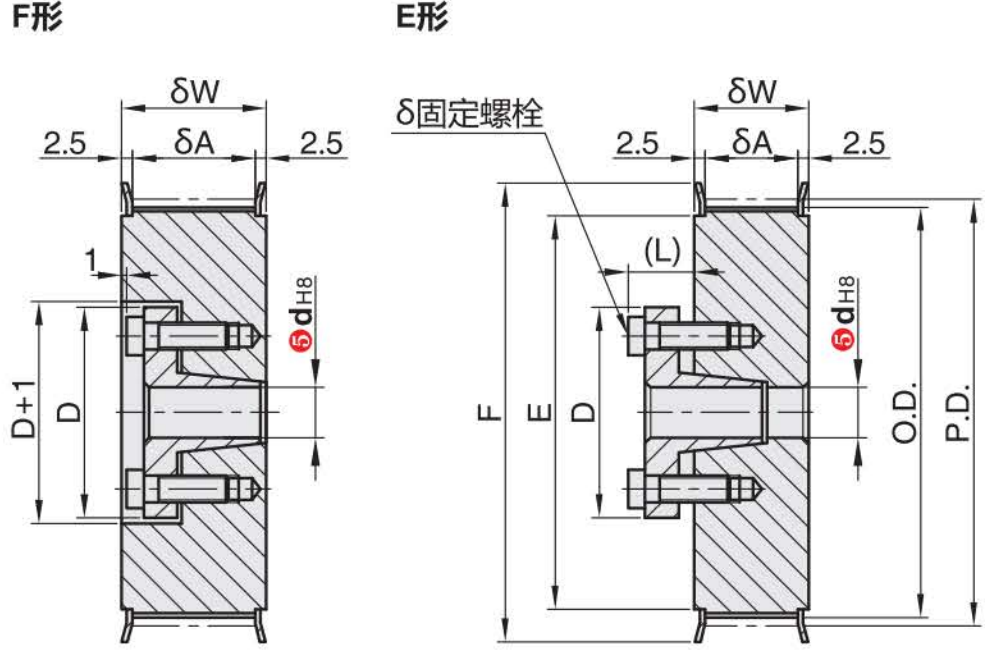

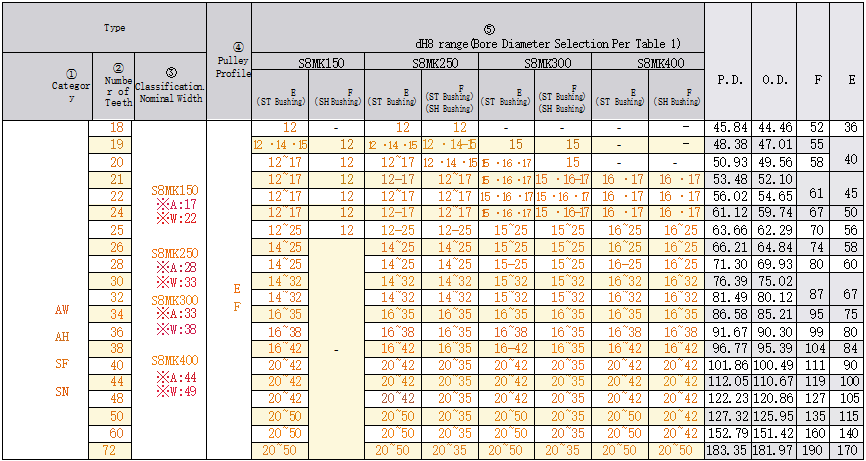

Puleggia per cinghia di distribuzione senza chiave ad alta coppia S8M
④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (8 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.

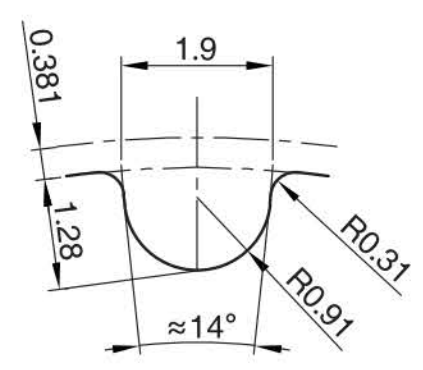

Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD3M
④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (3 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.
Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD5M

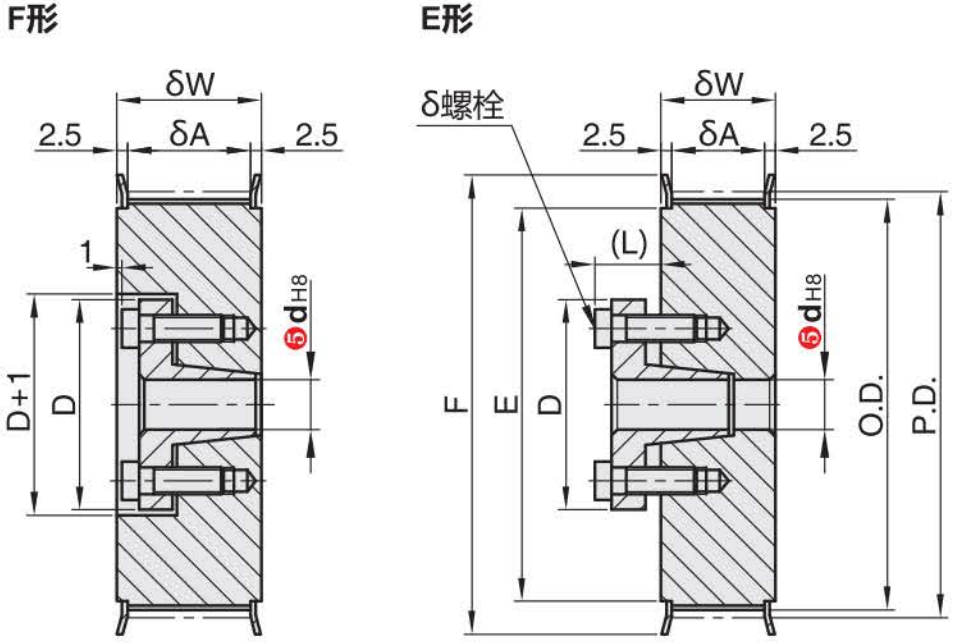

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (5 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.

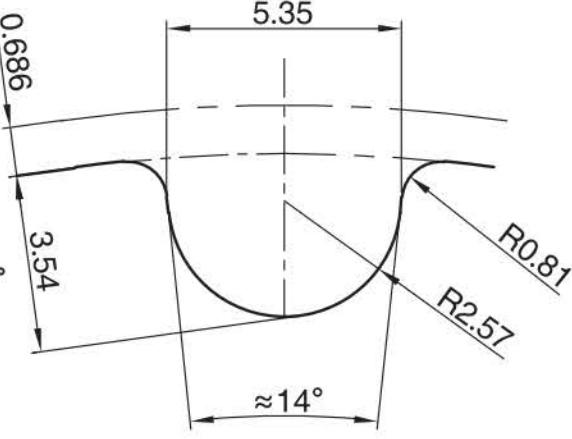

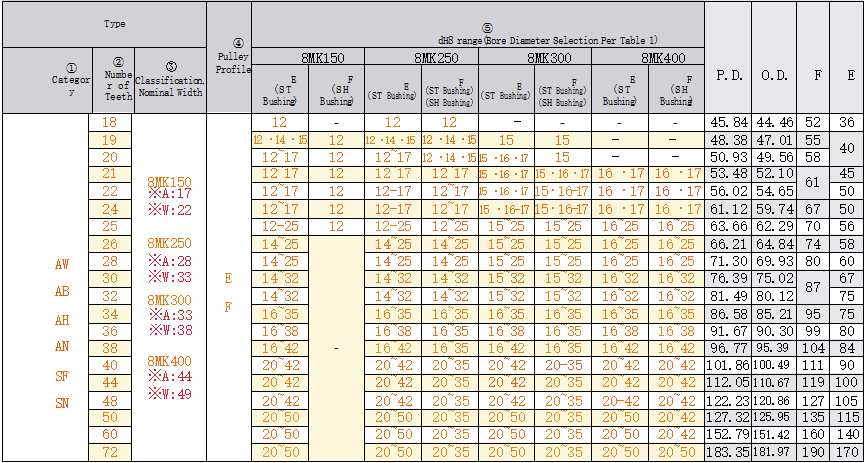

Puleggia per cinghia di distribuzione senza chiave ad alta coppia HTD8M
④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (8 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.

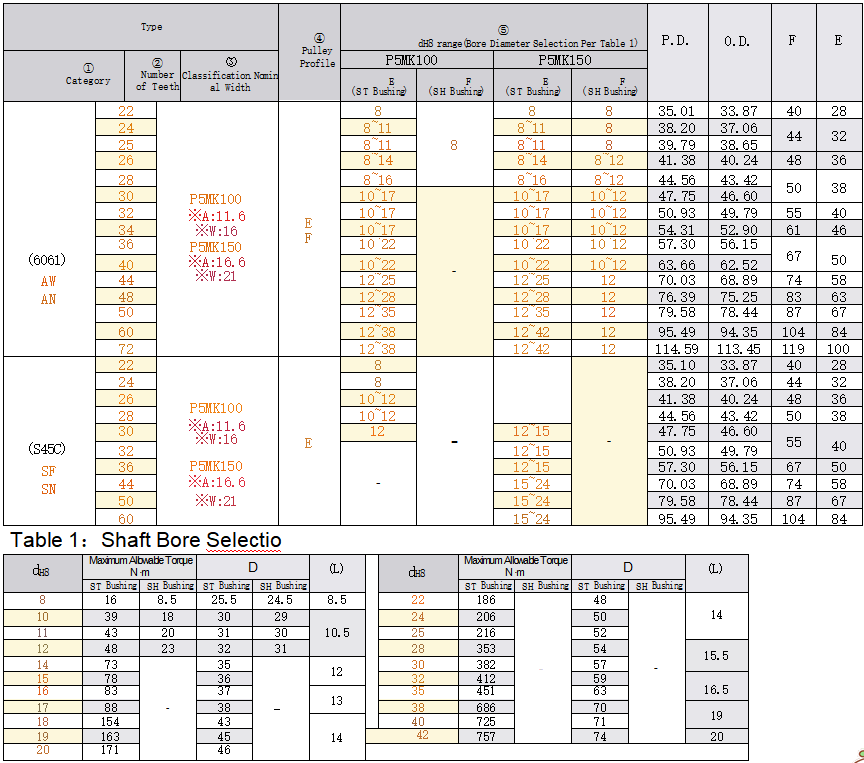

Puleggia per cinghia di distribuzione senza chiave ad alta coppia P5M

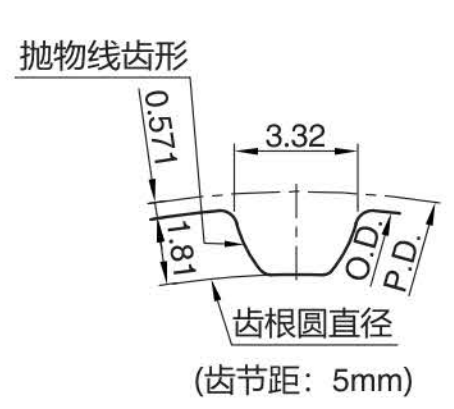

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (5 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.

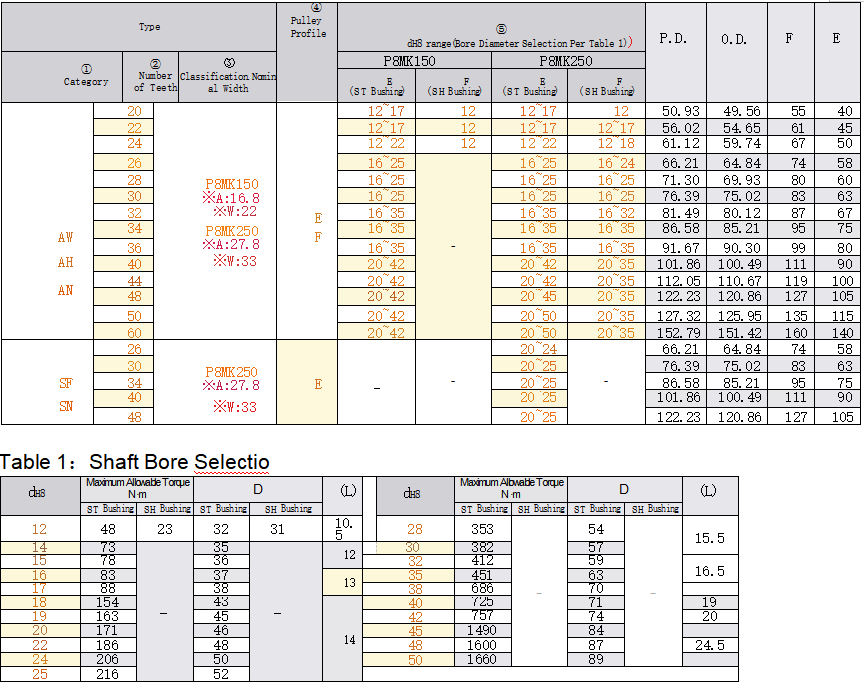

Puleggia per cinghia di distribuzione senza chiave ad alta coppia P8M

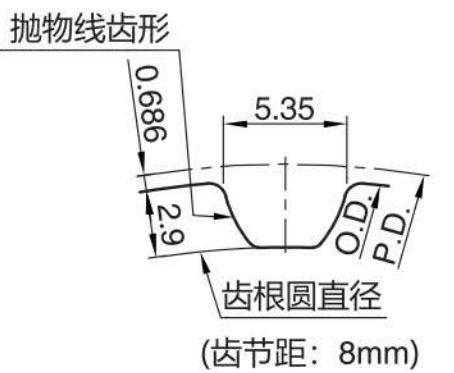

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (8 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.
:
-
*
-
*
-
*
-
-
