Puleggia dentata iHF con puleggia standard senza chiavetta tipo T5/T10
: Casa > Centro prodotti > iHF > Puleggia dentata senza chiave > Puleggia dentata per cinghia di trasmissione senza chiave iHF per macchina piegatrice
Puleggia dentata per cinghia di trasmissione senza chiave iHF per macchina piegatrice
Le pulegge per cinghia dentata senza chiavetta iHF serie standard (modelli XL (5,08 mm)/L (9,525 mm)/H (12,7 mm)) sono adatte per trasmissioni standard e applicazioni di trasporto leggere, disponibili con una funzione di autocentraggio opzionale.
:
Elevata coppia e stabilità
Il serraggio senza chiave distribuisce uniformemente la forza per una trasmissione di coppia superiore, ideale per operazioni di piegatura ad alta velocità e ad alto carico.
Precisione senza gioco
La rigidità garantisce una sincronizzazione precisa, migliorando la precisione di piegatura, riducendo le vibrazioni e aumentando l'affidabilità.
Facile installazione e manutenzione
Non sono necessarie sedi per chiavette o lavorazioni aggiuntive; il montaggio e la rimozione rapidi riducono al minimo i tempi di fermo e i costi.
Tempistica precisa
La geometria ottimizzata dei denti garantisce una sincronizzazione precisa per risultati di piegatura costanti.
Costruzione durevole
Progettato con materiali robusti per prestazioni durature in ambienti industriali impegnativi.
Compatibilità versatile
Disponibili in varie dimensioni e profili, adattabili a diverse piegatrici e configurazioni personalizzate.
Che si tratti di lavorazione della lamiera, automazione industriale o applicazioni con macchinari pesanti, questa puleggia migliora le prestazioni delle macchine piegatrici, riducendo al contempo i tempi di fermo e i costi di manutenzione.
Puleggia dentata senza chiave XL
| Tipo | Materiale | Trattamento superficiale | ||||
| Larghezza della cinghia: 12,7 mm | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 14 M: 19 | ||||||
| AW**XLK127 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| SF**XLK127 | S45C | S45C | S45C | Rivestimento in ossido nero | Rivestimento in ossido nero | |
Puleggia dentata senza chiave L
| Tipo | Materiale | Trattamento superficiale | |||||||
| Larghezza della cinghia: 12,7 mm (1/2 pollice) | Larghezza della cinghia: 19,1 mm (3/4 pollici) | Larghezza della cinghia: 25,41 mm (1 pollice) | Larghezza della cinghia: 38,1 mm (1,5 pollici) | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 14 M: 19 | A: 21 M: 26 | A: 27 M: 32 | La: 40 La: 45 | ||||||
| AW**LK127 | AW**LK191 | AW**LK254 | AW**LK381 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| AH**LK127 | AH**LK191 | AH**LK254 | AH**LK381 | Anodizzazione dura | |||||
| AN**LK127 | AN**LK191 | AN**LK254 | AN**LK381 | nichelatura | |||||
| SF**LK127 | SF**LK191 | SF**LK254 | SF**LK381 | S45C | S45C | S45C | Rivestimento in ossido nero | ||
| SN**LK127 | SN**LK191 | SN**LK254 | Numero di serie SN**LK381 | nichelatura | |||||
Puleggia dentata senza chiave H
| Tipo | Materiale | Trattamento superficiale | |||||||
| Larghezza della cinghia: 19,1 mm (3/4 pollici) | Larghezza della cinghia: 25,4 mm (1 pollice) | Larghezza della cinghia: 38,1 mm (1,5 pollici) | Larghezza della cinghia: 50,8 mm (2 pollici) | Puleggia | Flangia | Boccola | Puleggia | Flangia | Boccola |
| A: 21 M: 26 | A: 27 M: 32 | La: 40 La: 45 | A: 54 M: 59 | ||||||
| AW**HK191 | AW**HK254 | AW**HK381 | AW**HK508 | 6061 | 6061 | S45C | Anodizzazione naturale | Rivestimento in ossido nero | |
| SF**HK191 | SF**HK254 | SF**HK381 | SF**HK508 | S45C | SPCC | S45C | Rivestimento in ossido nero | ||
| Numero di serie**HK191 | Numero di serie**HK254 | Numero di serie**HK381 | Numero di serie**HK508 | nichelatura | |||||

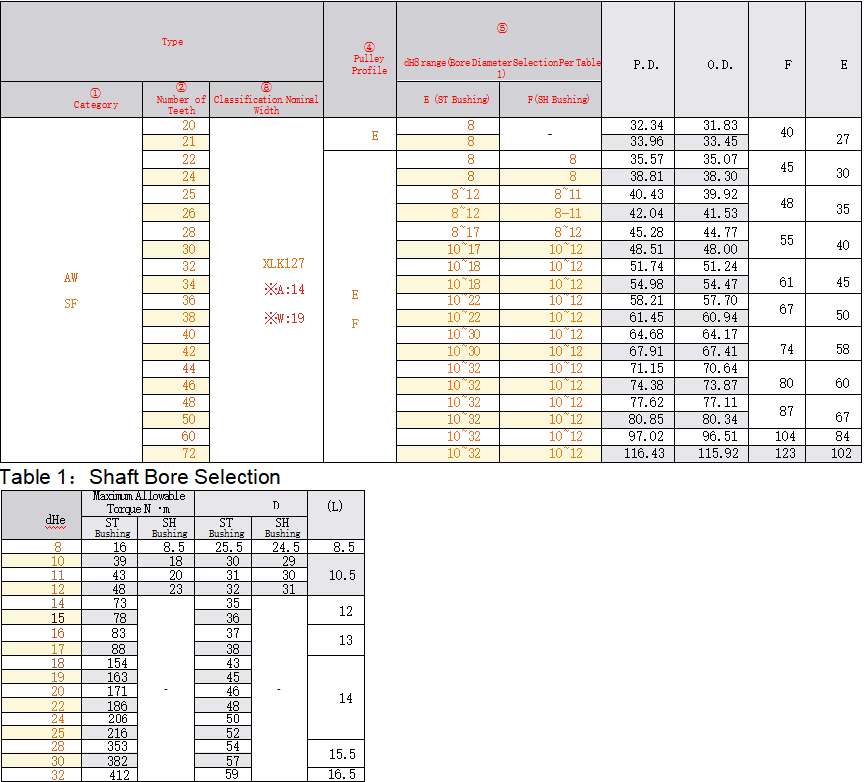

Puleggia dentata senza chiave XL

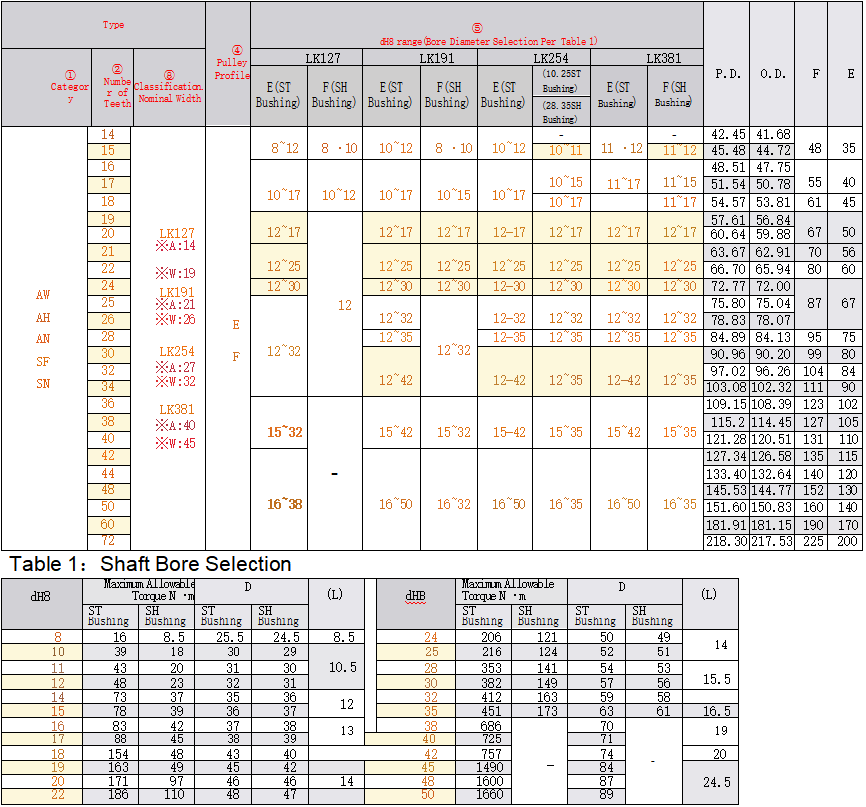

Puleggia dentata senza chiave L

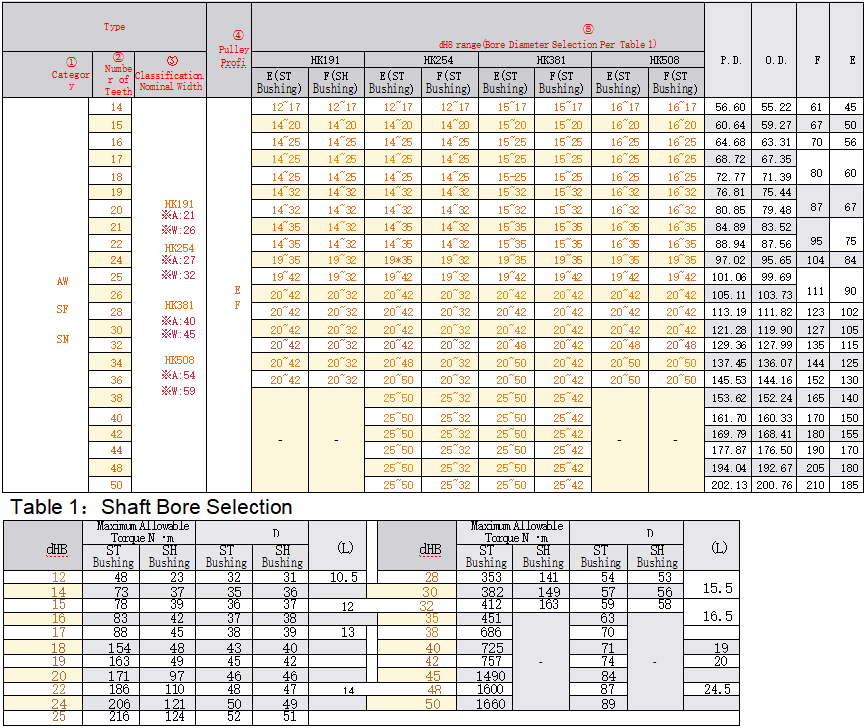

Puleggia dentata senza chiave H

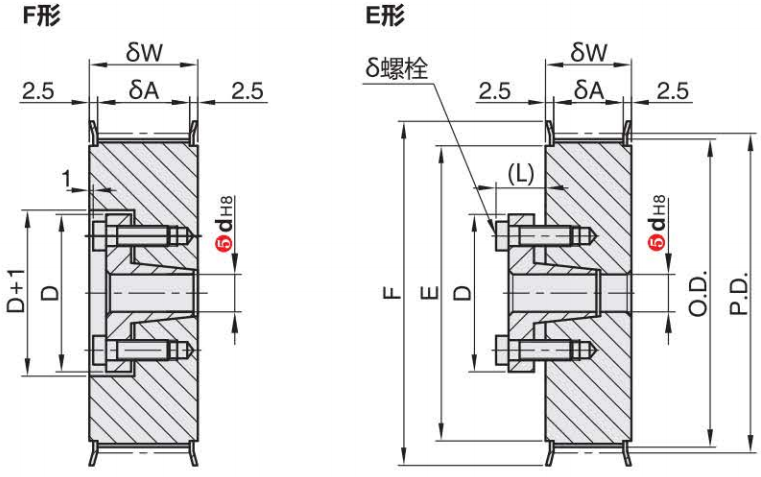

Puleggia dentata senza chiave XL

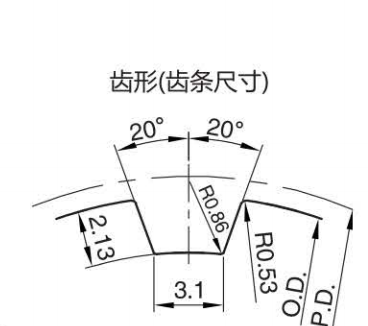

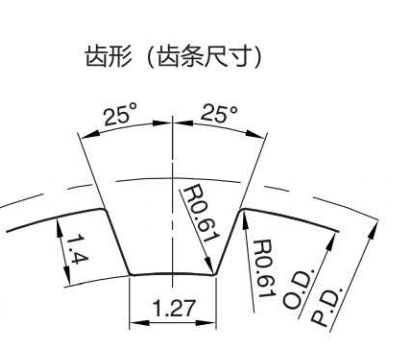

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (5,08 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.

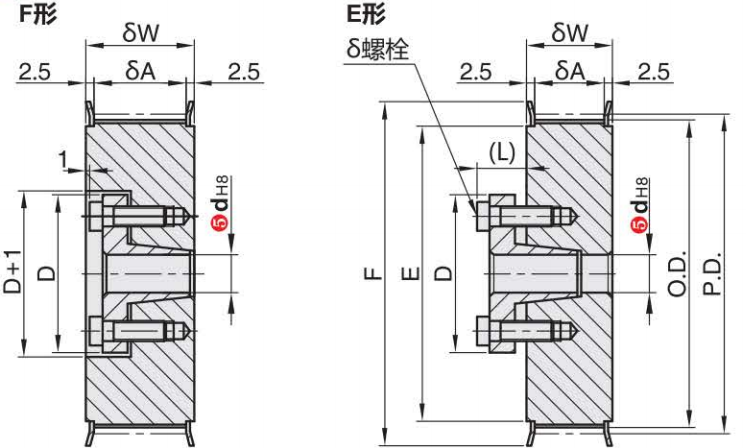

Puleggia dentata senza chiave L
④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti: (9,525 mm)
Le flange sono rivettate. Verificare il numero e la dimensione dei bulloni.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Le boccole sono disponibili in due tipi: ST e SH.

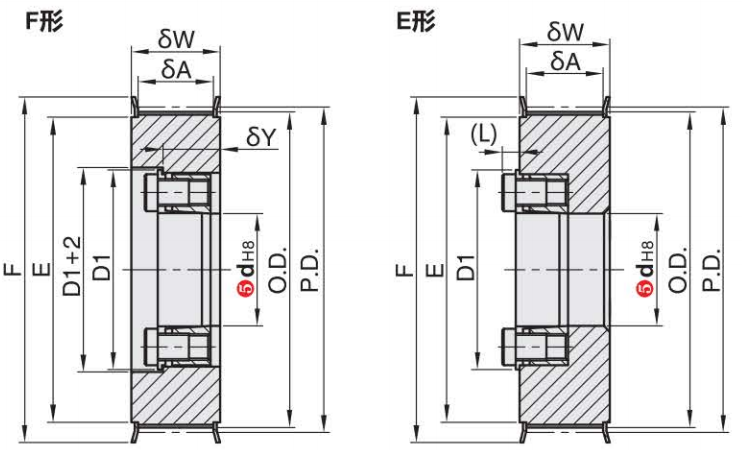

Puleggia dentata senza chiave H

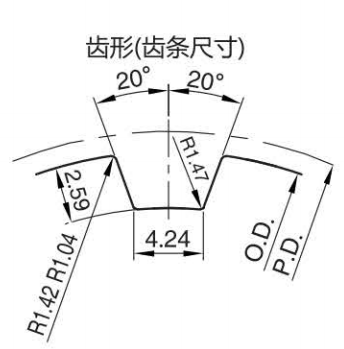

④ Profilo della puleggia
Numero dopo △: Numero di denti: 19 o meno
Le dimensioni della scanalatura possono variare leggermente a seconda del numero di denti. Passo dei denti: (12,7 mm)
Le flange sono rivettate.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Nella dimensione Y (interna), HM100 è per diametri del foro dell'albero pari o superiori a 24, mentre HM150 e HM200 sono per diametri del foro dell'albero pari o superiori a 35.
Tipo MLM con boccola.
:
-
*
-
*
-
*
-
-
