Puleggia per cinghia dentata per trasporto leggero iHF T5/T10
Pulegge dentate trapezoidali iHF serie T
:
Progettato per il trasporto leggero
Design a bassa inerzia: realizzato con materiali leggeri (come la lega di alluminio), riduce il consumo energetico ed è adatto per un funzionamento a bassa e media velocità e di lunga durata.
Adatto per carichi leggeri: la struttura ottimizzata trasmette efficacemente la tensione sui nastri trasportatori leggeri, prevenendone l'usura eccessiva.
Riduzione dei requisiti di potenza di azionamento: riduce il carico del motore e migliora l'efficienza energetica.
Trasmissione sincrona fluida
Il profilo dei denti si adatta perfettamente alla cinghia sincrona, garantendo un funzionamento senza slittamenti e un rapporto di trasmissione stabile.
Impedisce la deviazione e le vibrazioni del nastro, garantendo un trasporto regolare delle merci trasportate.
Bassa rumorosità di funzionamento, adatta ad ambienti di produzione silenziosi (come officine di lavorazione alimentare e sale di assemblaggio elettronico).
Migliora l'efficienza del trasporto
Passo preciso dei denti: mantiene la sincronizzazione della velocità e della posizione del trasportatore, riducendo al minimo il disallineamento del prodotto.
Elevata precisione di accoppiamento: riduce l'usura della cinghia e prolunga la durata della cinghia e della puleggia.
Adatto per linee di montaggio con funzionamento lungo e continuo.
Offrono affidabilità a costi contenuti con specifiche di passo standard da 5 mm e 10 mm. Caratterizzati da un profilo dei denti ottimizzato per prestazioni di accoppiamento stabili, sono progettati specificamente per trasmissioni leggere e condizioni di coppia standard.

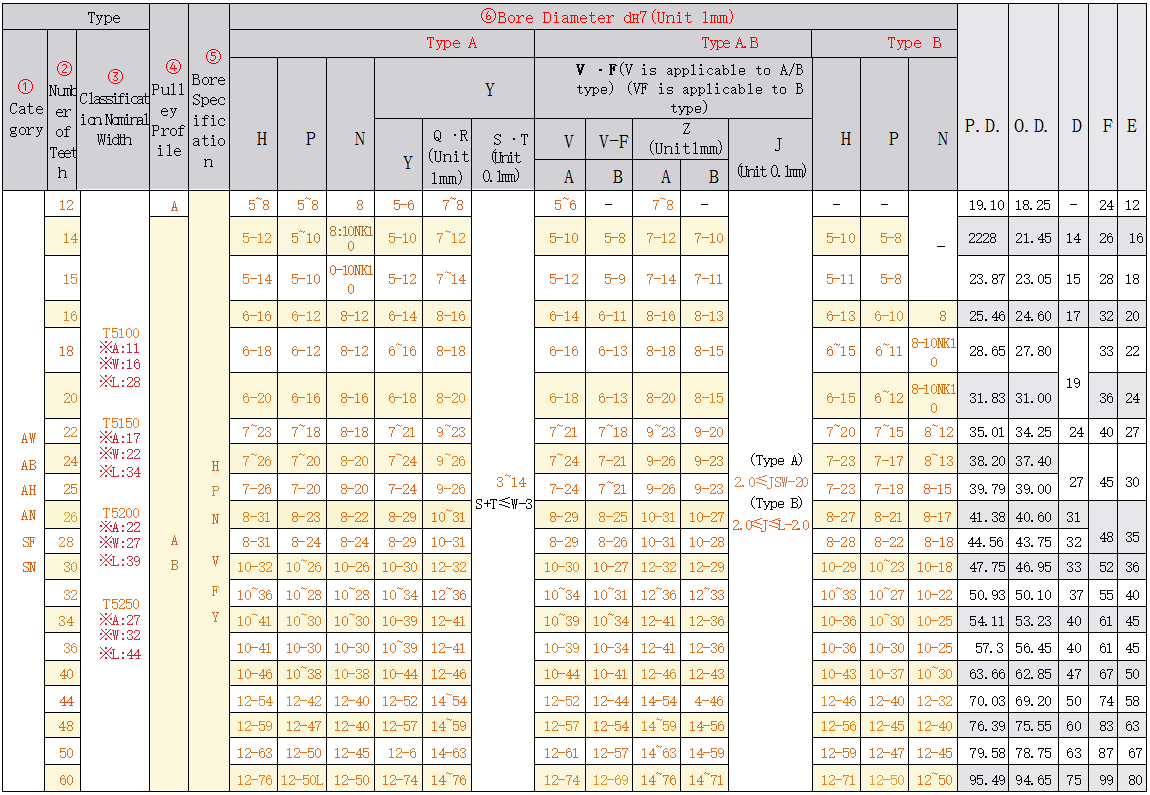

Puleggia dentata T5
| Tipo | Materiale | Trattamento superficiale | ||||
| Larghezza della cinghia: 10 mm | Larghezza della cinghia: 15 mm | Larghezza della cinghia: 20 mm | Larghezza della cinghia: 25 mm | Puleggia | Flangia | |
| A: 11 L: 16 P: 28 | A: 17 L: 22 P: 34 | A:22 L: 27 P: 39 | A: 27 L: 32 P: 44 | |||
| AW**T5100 | AW**T5150 | AW**T5200 | AW**T5250 | 6061 | 6061 | Anodizzazione naturale |
| AB**T5100 | AB**T5150 | AB**T5200 | AB**T5250 | Anodizzazione nera | ||
| AH**T5100 | AH**T5150 | AH**T5200 | AH**T5250 | Anodizzazione dura | ||
| AN**T5100 | AN**T5150 | AN**T5200 | AN**T5250 | nichelatura | ||
| SF**T5100 | SF**T5150 | SF**T5200 | SF**T5250 | S45C | SPCC | Rivestimento in ossido nero |
| Numero di serie**T5100 | Numero di serie**T5150 | Numero di serie**T5200 | Numero di serie**T5250 | nichelatura | ||

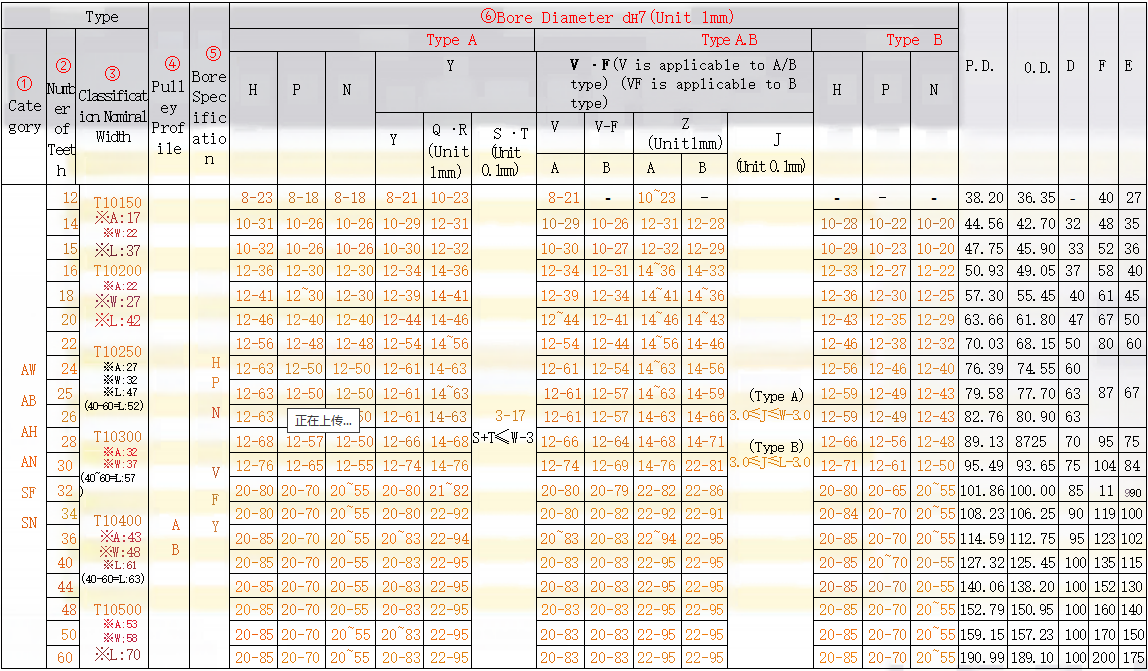

Puleggia dentata T10
| Tipo | Materiale | Trattamento superficiale | ||||||
| Larghezza della cinghia: 15 mm | Larghezza della cinghia: 20 mm | Larghezza della cinghia: 25 mm | Larghezza della cinghia: 30 mm | Larghezza della cinghia: 40 mm | Larghezza della cinghia: 50 mm | Puleggia | Flangia | |
| A: 17 L: 22 P: 37 | A:22 L: 27 P: 42 | A: 27 L: 32 P: 47(52) | A: 32 L: 37 P: 52(57) | A: 43 L: 48 P: 61(63) | A: 53 L: 58 P: 70 | |||
| AW**T10150 | AW**T10200 | AW**T10250 | AW**T10300 | AW**T10400 | AW**T10500 | 6061 | 6061 | Anodizzazione naturale |
| AB**T10150 | AB**T10200 | AB**T10250 | AB**T10300 | AB**T10400 | AB**T10500 | Anodizzazione nera | ||
| AH**T10150 | AH**T10200 | AH**T10250 | AH**T10300 | AH**T10400 | AH**T10500 | Anodizzazione dura | ||
| AN**T10150 | AN**T10200 | AN**T10250 | AN**T10300 | AN**T10400 | AN**T10500 | nichelatura | ||
| SF**T10150 | SF**T10200 | SF**T10250 | SF**T10300 | SF**T10400 | SF**T10500 | S45C | SPCC | Pellicola protettiva in ossido ferroferrico |
| Numero di serie**T10150 | SN**T10200 | Numero di serie**T10250 | Numero di serie**T10300 | Numero di serie**T10400 | SN**T10500 | nichelatura | ||
Puleggia dentata T5
Puleggia dentata T10

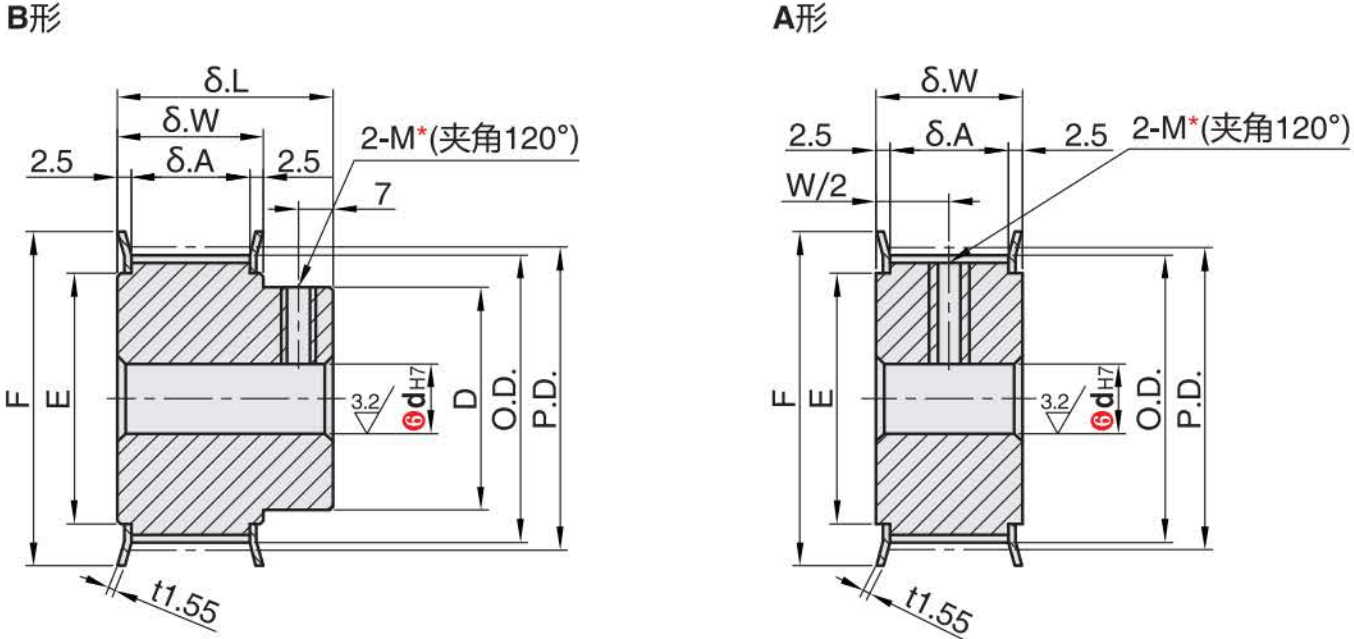

Puleggia dentata T5

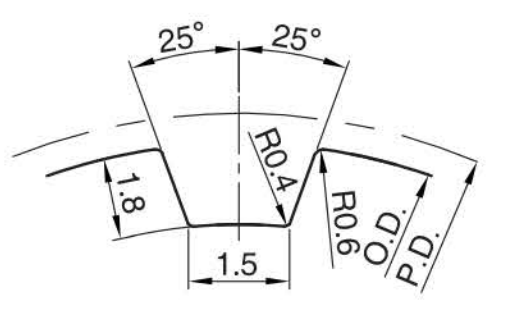

④ Profilo della puleggia
Le dimensioni della scanalatura dei denti variano leggermente a seconda del numero di denti. Passo dei denti (5 mm)
Per le specifiche dei fori dell'albero H (foro rotondo), V, F (foro a gradini) e Y (foro a gradini su entrambe le estremità), non sono presenti fori filettati.
La superficie interna del foro dell'albero potrebbe non essere trattata.
* Per le pulegge con tipo A e fori dell'albero con fori P o N, i due fori filettati si trovano a circa 120° o 90° dal centro della scanalatura del dente.

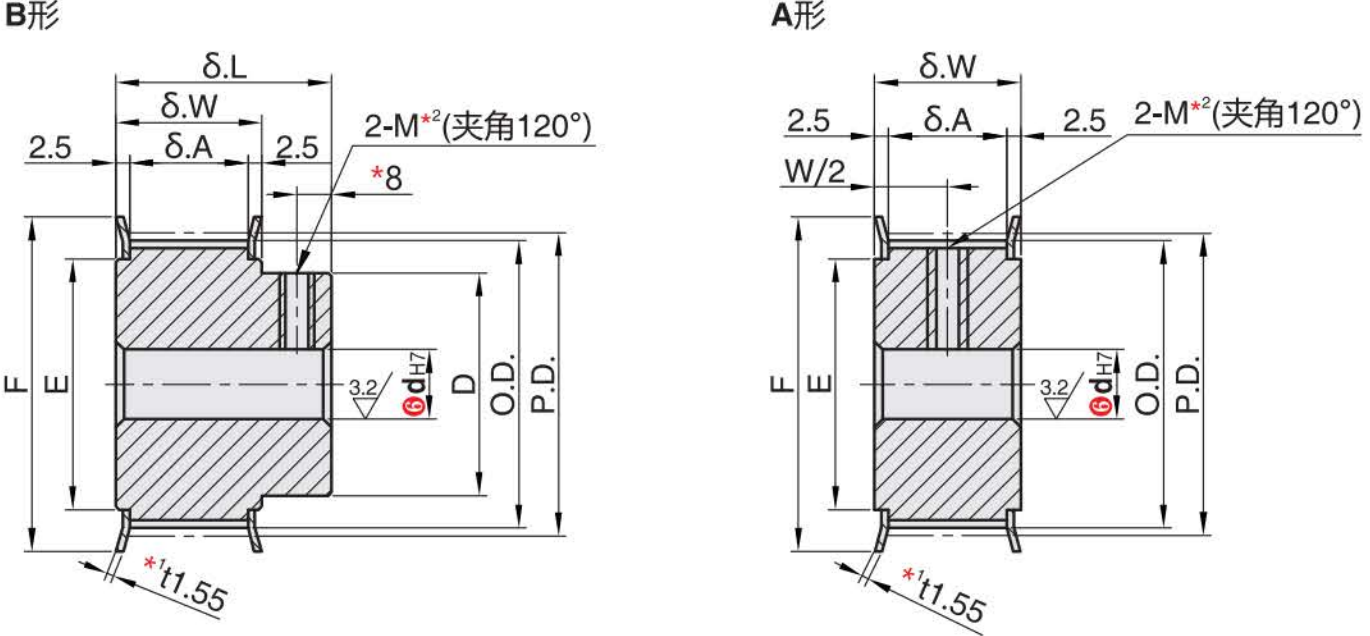

Puleggia dentata T10

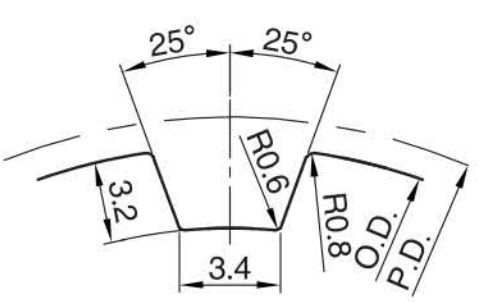

④ Profilo della puleggia
Le dimensioni del passo dei denti variano leggermente a seconda del numero di denti. Passo dei denti (10 mm)
Per 34, 50 e 60 denti, t = 2 (flangia tornita).
Per le specifiche dei fori dell'albero H (foro rotondo), V, F (foro a gradini) e Y (foro a gradini su entrambe le estremità), non sono presenti fori filettati.
La superficie interna del foro dell'albero potrebbe non essere trattata.
Per le pulegge T10250 e T10300 con 44-60 denti, il passo dei fori è 11; per le pulegge T10400 e T10600, il passo dei fori è (LW)/2.
Le dimensioni tra parentesi all'interno della dimensione L si riferiscono a pulegge con 44-60 denti.
* Per le pulegge con pulegge di tipo A e fori dell'albero di tipo P o N, i due fori filettati si trovano a circa 120° o 90° dal centro dello spazio tra i denti.
:
-
*
-
*
-
*
-
-
