Puleggia per cinghia di distribuzione per trasmissione di potenza per impieghi gravosi iHF AT5/AT10
: Casa > Centro prodotti > iHF > Puleggia dentata > Puleggia per cinghia dentata iHF Posizionamento ad alta precisione 2GT 3GT 5GT 8YU
Puleggia per cinghia dentata iHF Posizionamento ad alta precisione 2GT 3GT 5GT 8YU
Pulegge dentate curve serie iHF GT
:
Prestazioni di posizionamento ad alta precisione
Trasmissione senza gioco: i denti si ingranano perfettamente con la cinghia, eliminando il gioco durante la rotazione in avanti e indietro e migliorando la precisione di posizionamento.
Precisione di posizionamento a livello di micron: la precisione di lavorazione ad alto passo garantisce un rapporto di trasmissione stabile anche durante il funzionamento a lungo termine.
Adatto per applicazioni che richiedono elevata ripetibilità, come macchine utensili CNC e apparecchiature di misurazione di precisione.
Azionamento sincrono stabile
La conformazione dei denti garantisce un innesto fluido tra cinghia e puleggia, un rapporto di trasmissione costante e una fluttuazione della velocità pari a zero.
In questo modo si evitano errori di posizionamento causati dallo slittamento, rendendolo adatto per avviamenti e frenate ad alta frequenza.
Mantiene una trasmissione stabile anche ad alte velocità, riducendo vibrazioni e rumore.
Processo di produzione ad alta precisione
Grazie alla lavorazione di precisione CNC, la precisione del passo dei denti, la concentricità e la scentratura sono conformi agli standard internazionali.
L'equilibratura dinamica garantisce l'assenza di vibrazioni eccentriche anche ad alte velocità.
Ogni puleggia viene sottoposta a rigorosi controlli dimensionali e di qualità superficiale per garantire un assemblaggio uniforme.
Forniscono azionamenti di posizionamento ad alta precisione grazie al gioco minimo, progettati specificamente per sistemi di posizionamento di precisione. Offrono un funzionamento ultra silenzioso e sono disponibili con passo standard da 2 mm/3 mm/5 mm/8 mm.
Puleggia dentata 2GT
| Tipo | Materiale | Trattamento superficiale | |||
| Larghezza della cinghia: 4 mm | Larghezza della cinghia: 6 mm | Larghezza della cinghia: 9 mm | Puleggia | Flangia | |
| A: 5.0 L: 8.3 L: 16.0 | A:7.0 L: 10.3 L: 18.0 | A:10.0 L: 13.3 L: 21.0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | Anodizzazione naturale |
Puleggia dentata 3GT
| Tipo | Materiale | Trattamento superficiale | |||
| Larghezza della cinghia: 6 mm | Larghezza della cinghia: 9 mm | Larghezza della cinghia: 15 mm | Puleggia | Flangia | |
| A: 7,3 L: 11,0 L: 19,0 | A:10.3 L: 14.0 L: 22.0 | A:16.3 L: 20.0 L: 28.0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | Anodizzazione naturale |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | Rivestimento in ossido nero |
Puleggia dentata 5GT
| Tipo | Materiale | Trattamento superficiale | |||
| Larghezza della cinghia: 9 mm | Larghezza della cinghia: 12 mm | Larghezza della cinghia: 15 mm | Puleggia | Flangia | |
| A: 10,3 L: 14,0 L: 22,0 | A:13.3 L: 17.0 L: 25.0 | A:16.3 L: 20.0 L: 28.0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | Anodizzazione naturale |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | Rivestimento in ossido nero |
Puleggia dentata 8YU
| Tipo | Materiale | Trattamento superficiale | |||
| Larghezza della cinghia: 15 mm | Larghezza della cinghia: 20 mm | Larghezza della cinghia: 25 mm | Puleggia | Flangia | |
| A: 16,7 L: 23,0 L: 43,0 | A:21.7 L: 28.0 L: 48.0 | A: 26,7 L: 33,0 L: 53,0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | Anodizzazione naturale |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | Rivestimento in ossido nero |

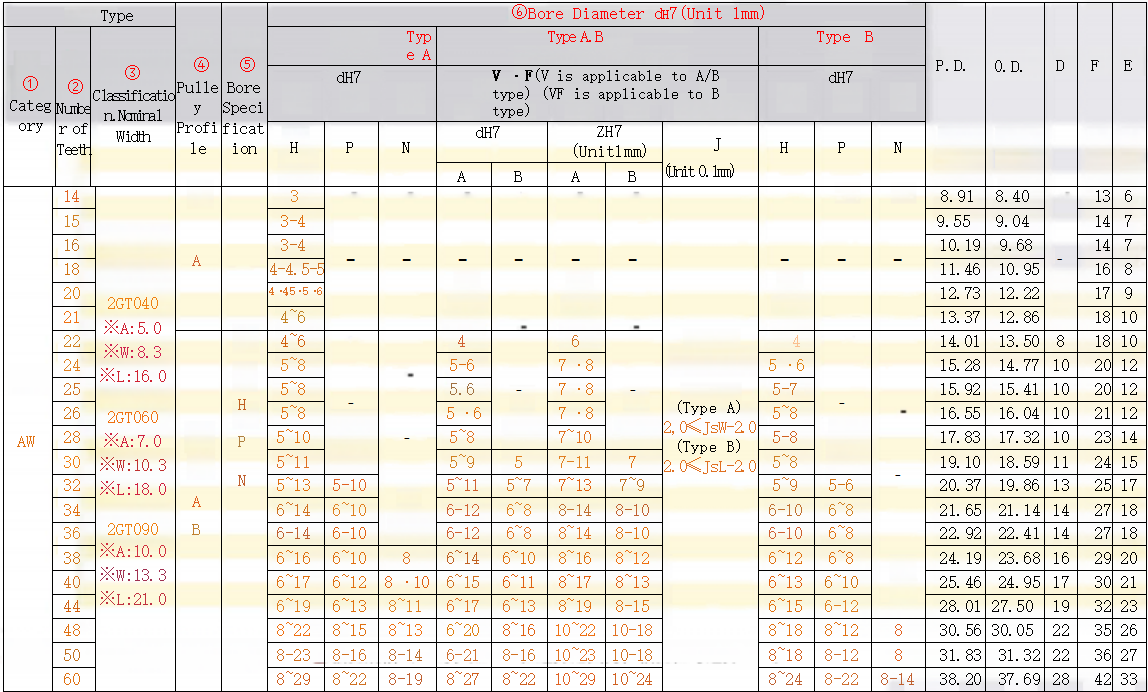

Puleggia dentata 2GT

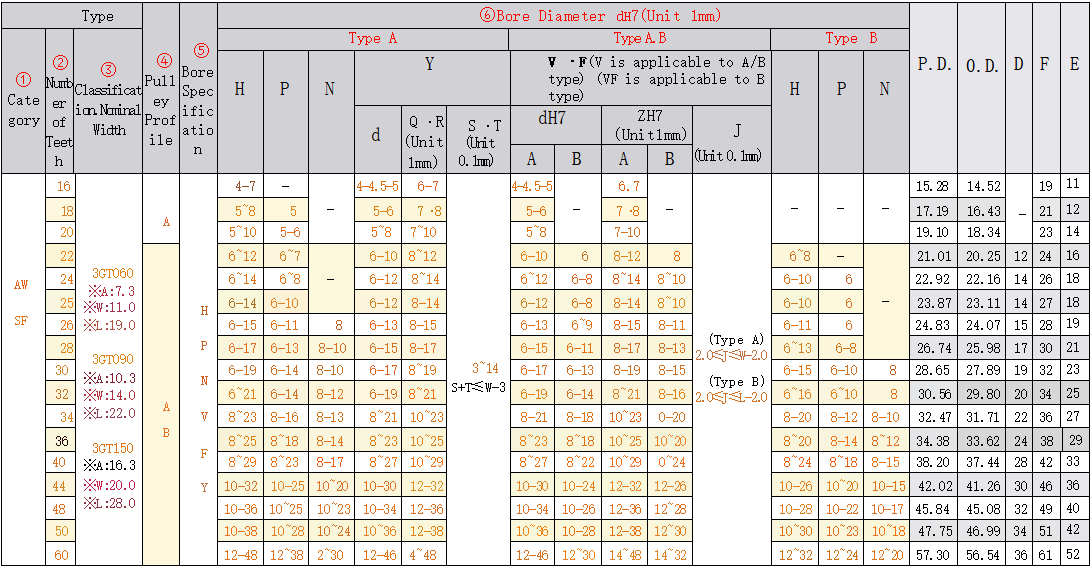

Puleggia dentata 3GT

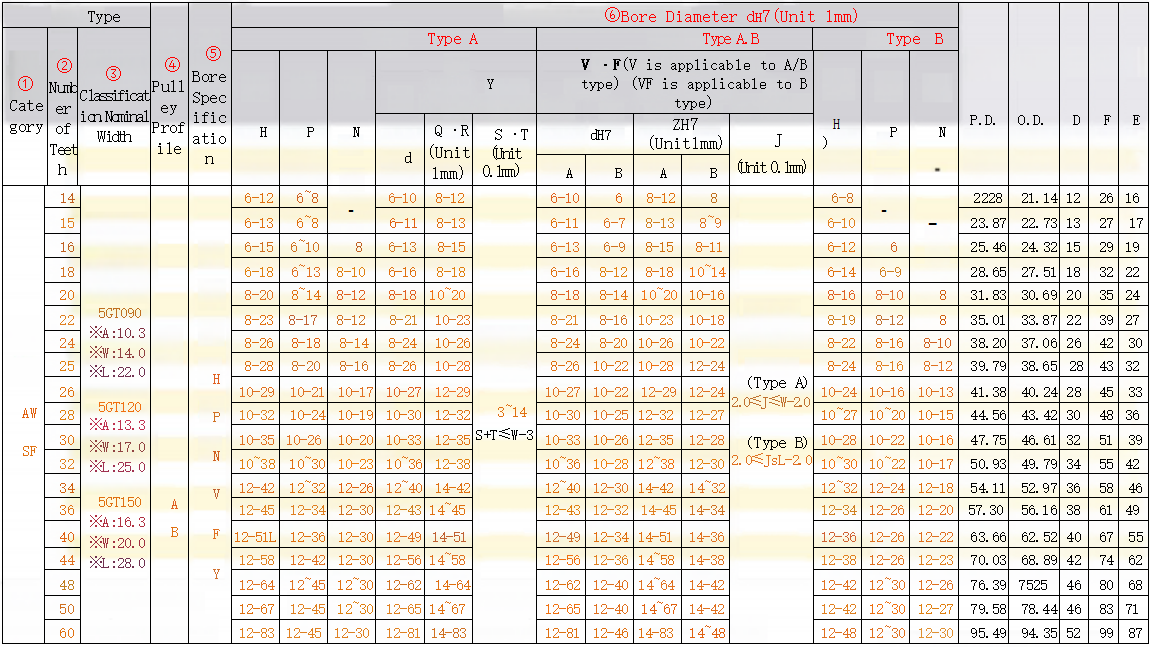

Puleggia dentata 5GT

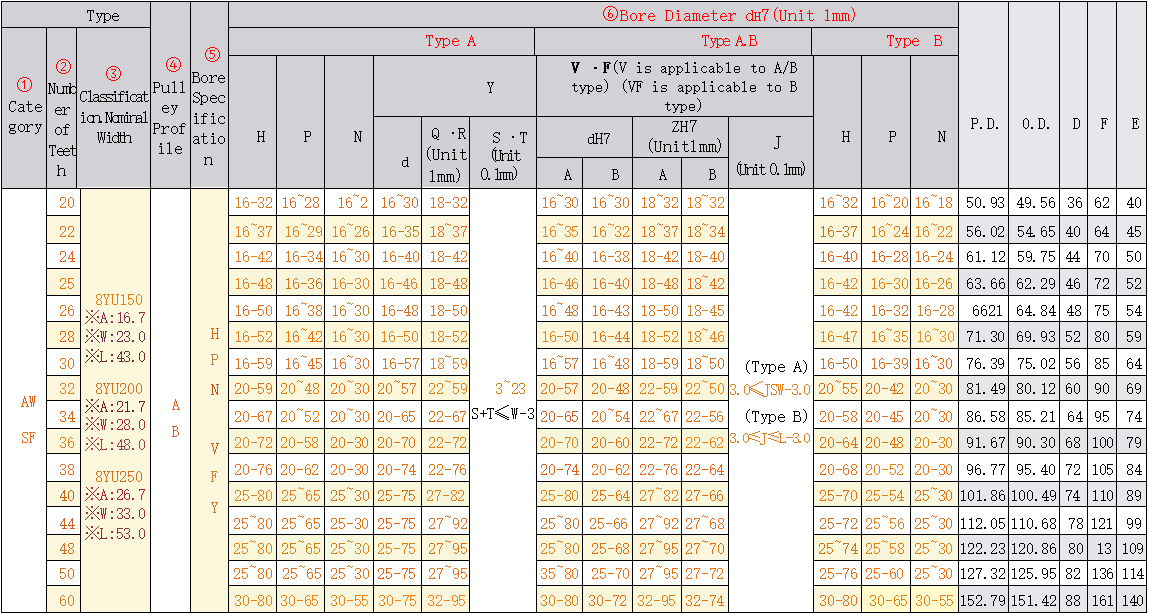

Puleggia dentata 8YU
Puleggia dentata 2GT

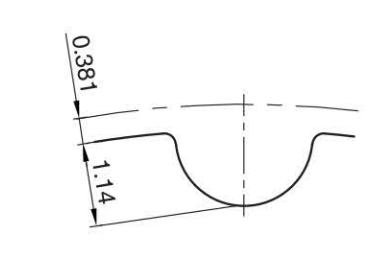

④ Profilo della puleggia
Le dimensioni delle scanalature dei denti variano leggermente a seconda del numero di denti.
Passo dei denti (2 mm)
Per la specifica del foro dell'albero H (foro rotondo), non sono presenti fori filettati.
La superficie interna del foro dell'albero potrebbe non essere trattata.

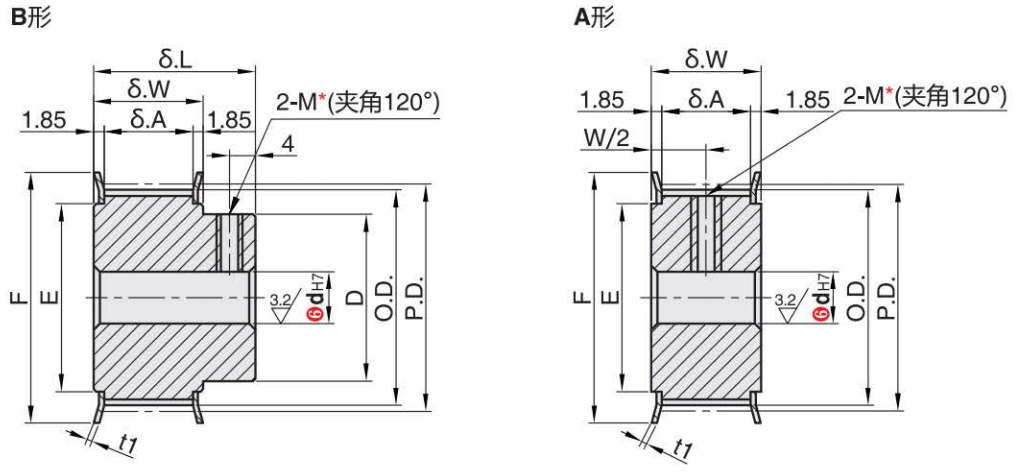

* Per le pulegge con tipo A e fori dell'albero con fori P o N, i due fori filettati si trovano a circa 120° o 90° dal centro della scanalatura del dente.
Puleggia dentata 3GT

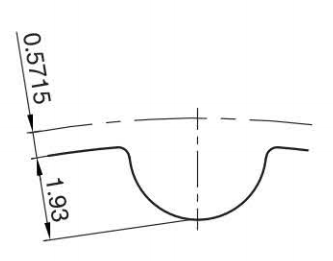

④ Profilo della puleggia
Le dimensioni delle scanalature dei denti variano leggermente a seconda del numero di denti.
Passo dei denti (3 mm)
Per le specifiche dei fori dell'albero H (foro rotondo), Y, F (foro a gradini) o Y (foro a gradini su entrambe le estremità), non sono presenti fori filettati.
La superficie interna del foro dell'albero potrebbe non essere trattata.
* Per le pulegge con tipo A e fori dell'albero P o N, i due fori filettati si trovano a circa 120° o 90° dal centro della scanalatura del dente.
Puleggia dentata 5GT

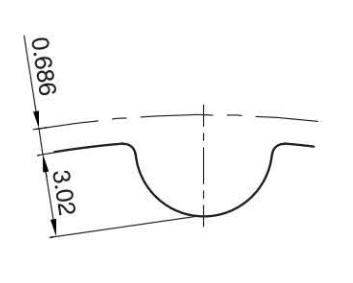

④ Profilo della puleggia
Le dimensioni delle scanalature dei denti variano leggermente a seconda del numero di denti.
Passo dei denti (5 mm)
Per le specifiche dei fori dell'albero H (foro rotondo), V, F (foro a gradini) e Y (foro a gradini su entrambe le estremità), non sono presenti fori filettati.
La superficie interna del foro dell'albero potrebbe non essere trattata.
* Per le pulegge con tipo A e fori dell'albero con angoli P o N, i due fori filettati si trovano a circa 120° o 90° dal centro della scanalatura del dente.
Puleggia dentata 8YU
④ Profilo della puleggia
Le dimensioni delle scanalature dei denti variano leggermente a seconda del numero di denti.
Passo dei denti (8 mm)
Per le specifiche dei fori dell'albero H (foro rotondo), V, F (foro a gradini) e Y (foro a gradini su entrambe le estremità), non sono presenti fori filettati.
La superficie interna del foro dell'albero potrebbe non essere trattata.
* Per le pulegge con tipo A e fori dell'albero con angoli P o N, i due fori filettati si trovano a circa 120° o 90° dal centro della scanalatura del dente.
:
-
*
-
*
-
*
-
-
